10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВИДЫ РАБОТ И СРОКИ
ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Все работы по обслуживанию пилы,
кроме пунктов, перечисленных в этой
инструкции по техническому обслужи-
ванию и эксплуатации, должны выпол-
няться в авторизированном сервисном
центре. Сроки проведения технического
обслуживания относятся только к нор-
мальным условиям эксплуатации. При
экстремальных условиях эксплуатации
(сильная запыленность, пиление сухой
древесины и т.п.) или более длительной
ежедневной работе, указанные интерва-
лы следует сократить. Виды выполняе-
мых работ и сроки обслуживания указа-
ны в Таблице 3.
ОСТОРОЖНО!
Все работы по техническому
обслуживанию выполняются
в защитных перчатках на хо-
лодном двигателе.
ОБСЛУЖИВАНИЕ ВОЗДУШНОГО
ФИЛЬТРА
Загрязнение воздушного фильтра может
препятствовать поступлению воздуха
для образования топливной смеси. Для
предотвращения неисправностей дви-
гателя надо осуществлять регулярное
обслуживание воздушного фильтра. При
работе в условиях повышенной запылен-
ности необходимо чаще обслуживать
воздушный фильтр.
ВНИМАНИЕ!
Никогда не работайте пилой
без воздушного фильтра, с
грязным или поврежденным
воздушным фильтром. Пыль и грязь
будут попадать в двигатель, что при-
ведет к его поломке. Выход из строя
карбюратора или двигателя при рабо-
те без фильтра, с грязным или повреж-
денным воздушным фильтром не подле-
жит ремонту по гарантии.
Для обслуживания воздушного
фильтра:
1. Поднимите защелку 1 (Рис. 18) вверх
и снимите крышку воздушного филь-
тра.
2. Отвинтите барашковую гайку 2 и сни-
мите воздушный фильтр 3 с корпуса
(Рис. 18). Проверьте его на наличие
повреждений.
3. Очистите капроновый фильтр мяг-
кой щеткой, промойте чистой, теплой
мыльной водой и просушите.
ВНИМАНИЕ!
Сильно загрязненный или по-
врежденный фильтр необхо-
димо заменить.
4. Установите фильтр на место. Устано-
вите крышку воздушного фильтра.
1
2
3

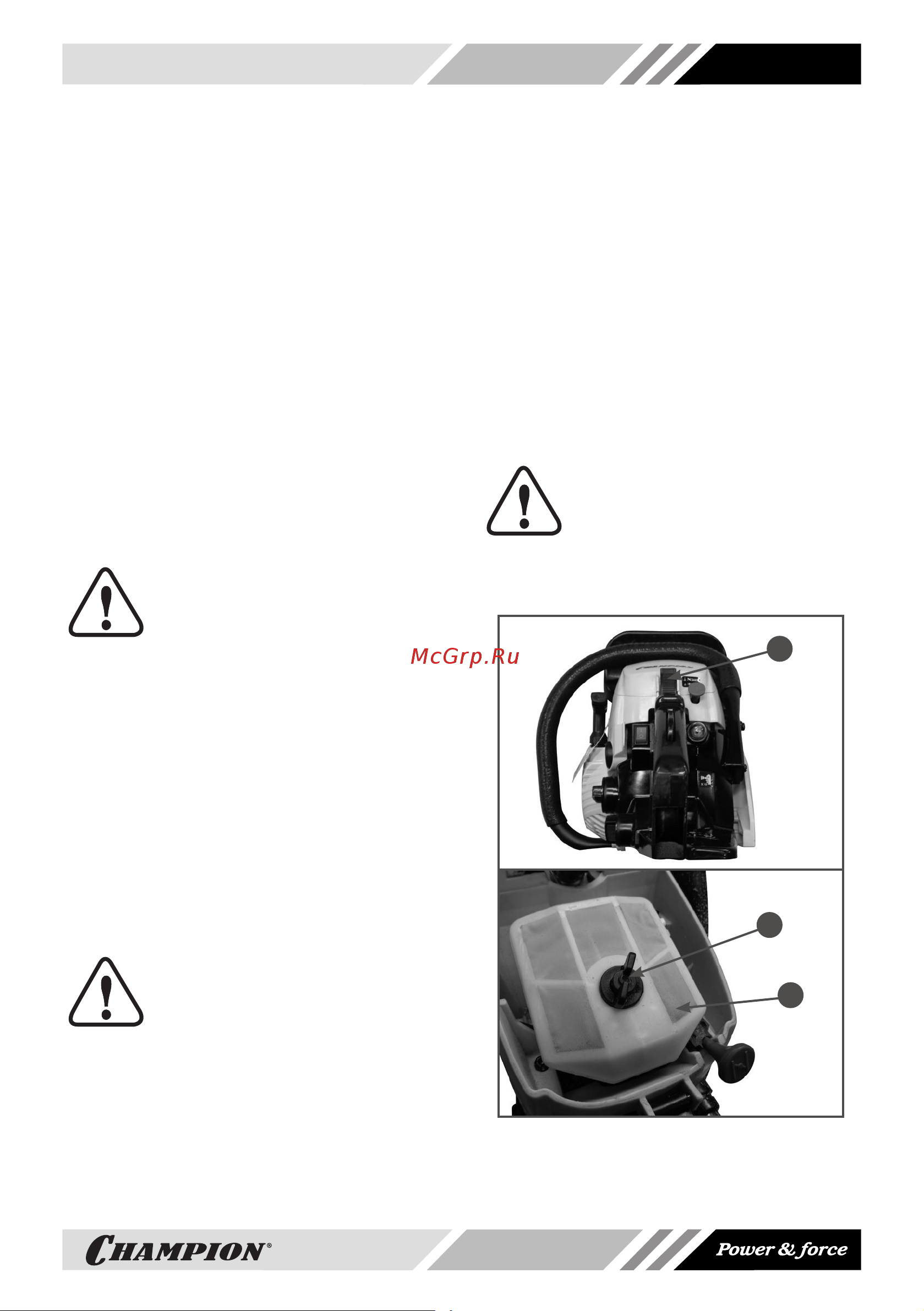

Рис. 18 Обслуживание воздушного
фильтра
