26
L — 4х1,25/9,5/19 (диаметр и шаг резь-
бы/длина резьбы/размер под ключ),
7 — калильное число, Т — один боковой
электрод.
ВНИМАНИЕ!
Выход из строя двигателя при
использовании для работы
свечи зажигания, отличной по
своим параметрам от рекомендован-
ной, не подлежит ремонту по гарантии.

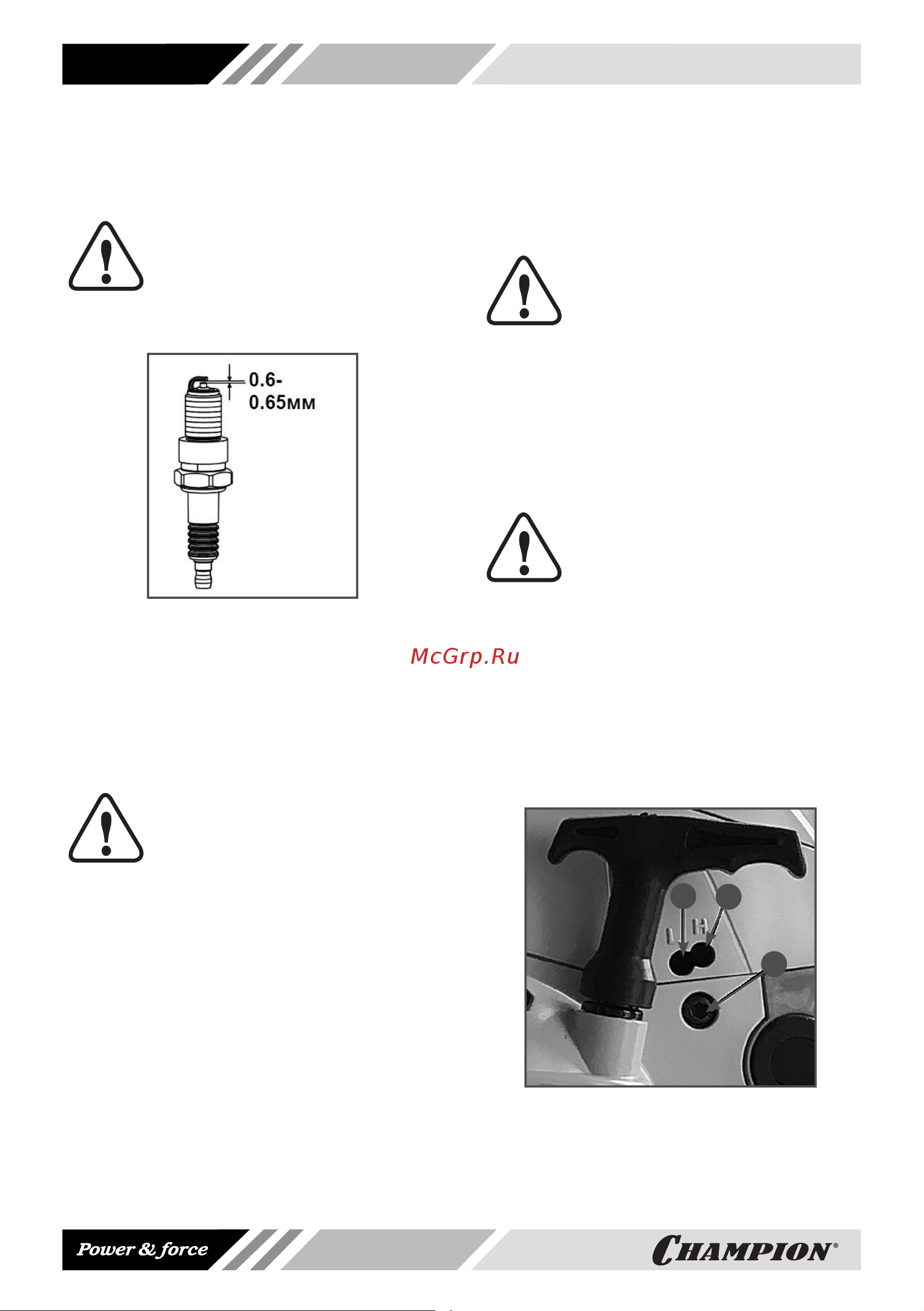

Рис.19 Свеча зажигания
Для обслуживания свечи зажигания:
1. Отсоедините колпачок свечи зажига-
ния и удалите грязь вокруг свечи за-
жигания.
2. Открутите свечу зажигания свечным
ключом.
ВНИМАНИЕ!
Никогда не выкручивайте све-
чу, пока двигатель полностью
не остыл – существует опас-
ность повреждения резьбовой части
свечного отверстия.
3. Проверьте свечу зажигания. Если
электроды изношены или поврежде-
на изоляция, замените свечу.
4. Измерьте зазор между электрода-
ми свечи зажигания специальным
щупом. Зазор должен быть 0,6-0,65
мм (Рис.19). При увеличении или
уменьшении требуемого зазора ре-
комендуется заменить свечу, так как
регулировка зазора может привести к
изменению качества искрообразова-
ния.
5. Аккуратно закрутите свечу руками.
6. После того, как свеча зажигания уста-
новлена на место, затяните её свеч-
ным ключом.
7. Установите на свечу колпачок.
ВНИМАНИЕ!
При установке новой свечи
зажигания, для обеспечения
требуемой затяжки, заверни-
те свечу ключом на ½ оборота после
посадки буртика свечи на уплотни-
тельную шайбу. При установке бывшей
в эксплуатации свечи зажигания, для
обеспечения требуемой затяжки за-
верните свечу ключом на 1/4-1/8 часть
оборота после посадки буртика свечи
на уплотнительную шайбу.
ВНИМАНИЕ!
Свеча зажигания должна быть
надежно затянута. Не завер-
нутая должным образом или
чрезмерно затянутая свеча зажигания
может привести к повреждению двига-
теля.
НАСТРОЙКА КАРБЮРАТОРА
На новой бензопиле карбюратор настро-
ен на заводе и не требует дополнитель-
ных регулировок. Расположение винтов
карбюратора приведено на Рис. 20.
1
2
3
Рис. 20 Винты регулировки карбюратора
1-винт «L», 2-винт«H», 3- винт «T»
Карбюратор имеет три регулировочных
винта:
