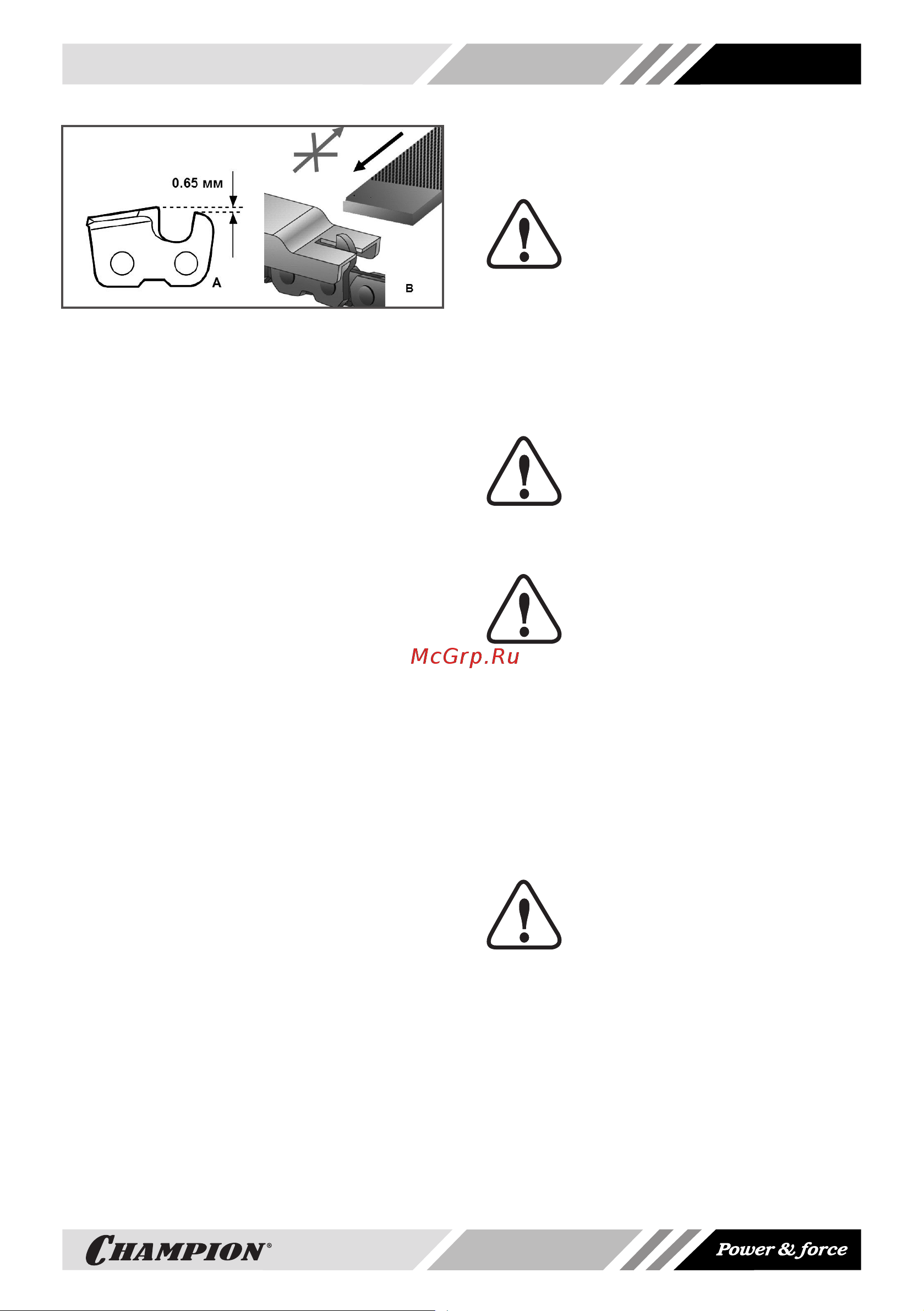

Рис. 24 Проверка высоты ограничителя
глубины резания
Ограничитель глубины резания распо-
ложен на каждом режущем зубе перед
лопаткой зуба. Разница по высоте между
верхней кромкой ограничителя глубины
и передней кромкой спинки зуба обо-
значается, как расстояние глубины ре-
зания. Это расстояние зависит от шага
цепи и от вида исполнения цепи, но на
большинстве типах цепей это расстоя-
ние составляет 0,65 мм. (Рис. 24А). Рас-
стояние глубины резания определяет
глубину врезания верхнего лезвия в дре-
весину (толщина стружки) и, тем самым,
режущую способность пильной цепи.
Для нормальной работы цепи этот пара-
метр является одним из важнейших. При
слишком высоком ограничителе цепь не
будет врезаться в древесину. Даже при
правильно заточенной острой цепи пи-
ление будет невозможно. При слишком
низком ограничителе цепь будет «вгры-
заться» в древесину, нагрузка на цепь
увеличится, возможен разрыв цепи во
время работы.
Ограничитель глубины резания стачи-
вается плоским напильником. Необхо-
димая высота ограничителя измеряется
калибром (Рис. 24В). Ограничитель ста-
чивается движением плоским напиль-
ником вперед «от себя», при движении
назад напильник приподнимается. После
стачивания ограничителя до требуемой
высоты переднюю кромку ограничителя
необходимо скруглить для плавного хода
цепи.
После окончания заточки погрузите цепь
в масло и смойте остатки металлической
стружки.
ПРИМЕЧАНИЕ!
Напильники для заточки цепи,
опиловочный калибр, приспосо-
бление для чистки шины в ком-
плект поставки не входят. В качестве
инструментов для заточки пильной
цепи с помощью напильника рекоменду-
ется использовать обойму напильника
4,0 (артикул для заказа C6552) или на-
бор для заточки пильных цепей (арти-
кул для заказа C6550).
ПРИМЕЧАНИЕ!
Рекомендуется после 5-6 за-
точек пильной цепи с помо-
щью напильника, заточить
цепь на специальном станке (артикулы
для заказа C2002, C2000, C2001).
ВНИМАНИЕ!
Выход из строя двигателя при
работе тупой или неправиль-
но заточенной цепью не под-
лежит ремонту по гарантии.
ОБСЛУЖИВАНИЕ ШИНЫ
Надлежащее обслуживание шины явля-
ется необходимым для содержания пилы
в хорошем состоянии.
Требуется регулярное, один раз в день
перед началом работы, смазывание под-
шипника ведомой звездочки шины.
ПРЕДУПРЕЖДЕНИЕ!
Никогда не проводите работы
с цепью без перчаток. Даже
неподвижная цепь может по-
резать руки!
Для смазки ведомой звездочки шины
рекомендуется шприц-масленка (в
комплекте не поставляется). Шприц-
масленка имеет кончик в виде иглы, кото-
рый эффективно смазывает подшипник
звездочки (Рис. 25).
