30

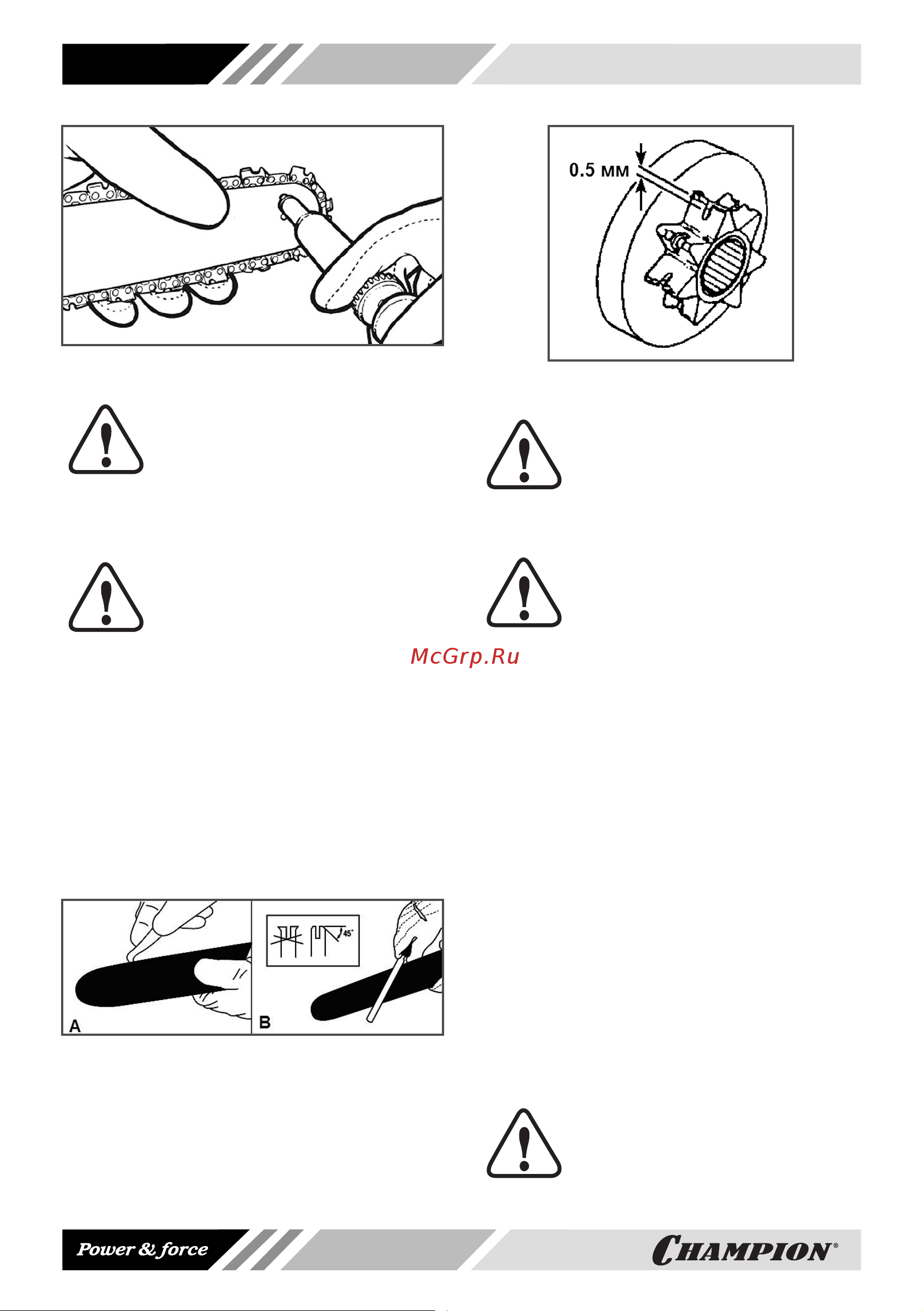

Рис. 25 Смазывание ведомой звездочки
шины
ПРЕДУПРЕЖДЕНИЕ!
Ведомая звездочка на новой
шине смазывается на заво-
де. Отказ от смазки ведомой
звездочки приведет к выходу из строя
шины и не подлежит ремонту по гаран-
тии.
ПРИМЕЧАНИЕ!
Для равномерного износа
шины рекомендуется перио-
дически ее переворачивать,
например один раз через 8-10 часов ра-
боты или при замене цепи.
Держите паз шины и отверстие для смаз-
ки цепи в чистоте, используя для этого
специальное приспособление (Рис. 26А).
Проверяйте кромки паза шины на равно-
мерность износа, в случае необходимо-
сти удаляйте заусеницы и выравнивайте
фаску (Рис. 26В). Если кромки паза шины
имеют разную высоту, шину необходимо
заменить.
Рис. 26 Обслуживание шины
Максимально допустимая глубина изно-
са зубьев ведущей звездочки составляет
0,5 мм. Если износ составляет более 0,5
мм звездочку необходимо заменить (Рис.
27).
Рис. 27 Максимально допустимая глубина
износа зубьев ведущей звездочки
ВНИМАНИЕ!
Не рекомендуется устанавли-
вать новую цепь на изношен-
ную звездочку. Это приведет
к преждевременному выходу цепи из
строя.
ПРИМЕЧАНИЕ!
Для рентабельной эксплуата-
ции пилы действует следую-
щее правило: расходуйте на
одну шину две звездочки и четыре пиль-
ных цепи.
ОЧИСТКА ОХЛАЖДАЮЩИХ
РЕБЕР ЦИЛИНДРА
Для очистки охлаждающих ребер цилин-
дра (Рис. 28) необходимо сделать следу-
ющее:
1. Поднимите защелку 1 (Рис. 18) вверх
и снимите крышку воздушного филь-
тра.
2. Отвинтите барашковую гайку 2 и сни-
мите воздушный фильтр 3 с корпуса
(Рис. 18).
3. Снимите колпачок свечи зажигания.
4. Поднимите вверх рычаг управления
заслонками карбюратора
5. Отсоедините 4 винта крепления
крышки цилиндра и снимите крышку.
ПРИМЕЧАНИЕ!
При необходимости снимите
крышку стартера.
