5 Ru
Подключение колонок
Русский

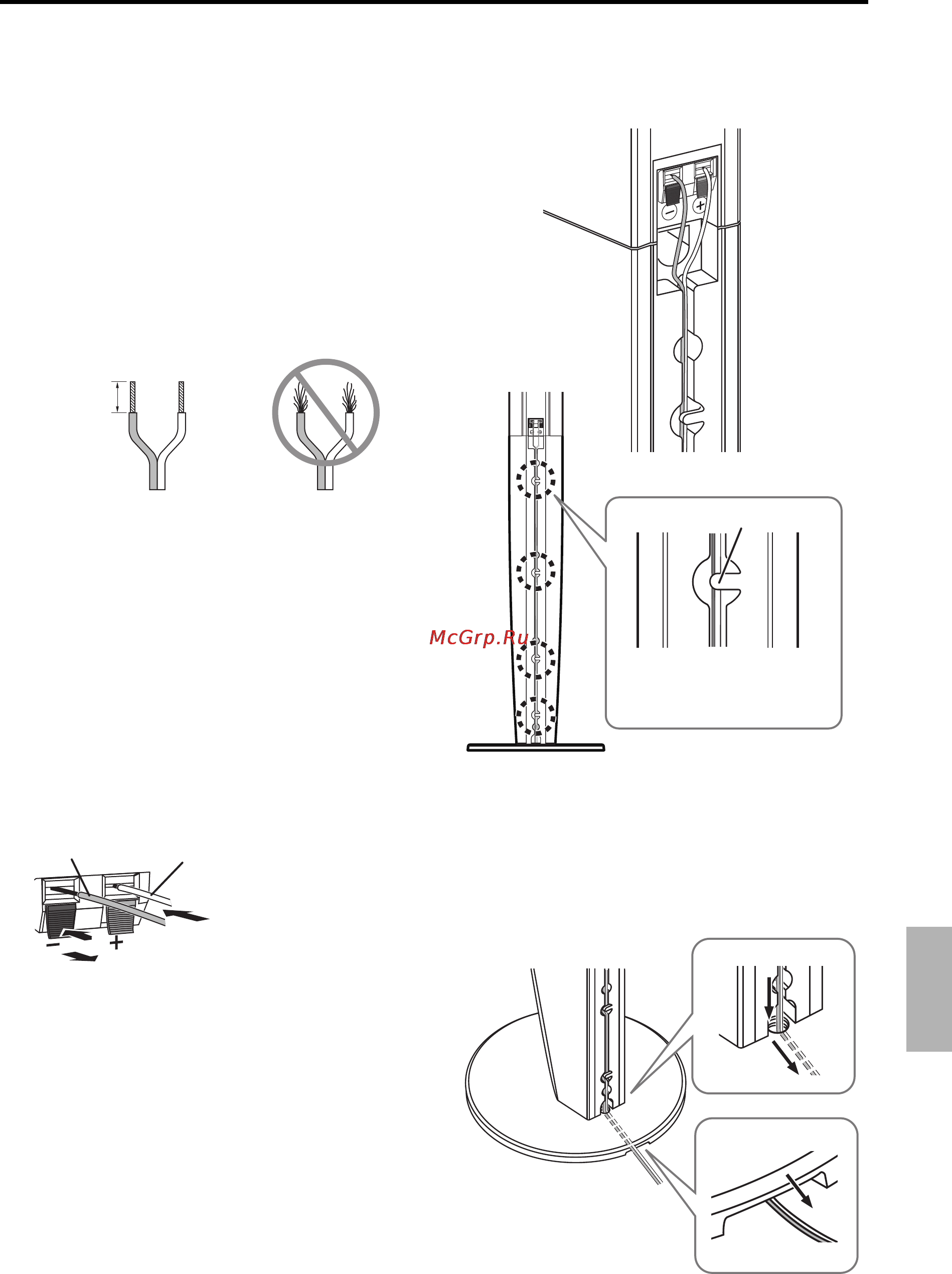

■ Подготовка кабелей колонок
После размещения колонок в местах установки
необходимо разрезать 24,5-метровый кабель
колонок на пять отрезков, чтобы подключить две
фронтальные колонки, центральную колонку и
две колонки окружающего звучания.
1 Порежьте прилагаемый кабель колонок на
отрезки необходимой длины для
центральной, фронтальных колонок и
колонок окружающего звучания.
Понадобится пять кабелей.
2 Удалите изоляцию на длине примерно
10 мм на конце каждого провода.
3 Плотно сплетите оголенные провода.
Примечание
• Кабели колонок должны быть максимально
короткими. Не связывайте и не сматывайте
избыточную часть кабеля.
• Осторожно, не споткнитесь о кабель колонки.
Колонка может перевернуться и причинить
травму.
• Оголенные провода необходимо плотно
сплести, чтобы отдельные жилы не выступали
наружу.
• Будьте осторожны, чтобы предотвратить
травмы в процессе подготовки кабелей.
■ Управление терминалами колонок
1 Нажмите и удерживайте защелку
терминала.
2 Вставьте оголенную часть провода.
3 Отпустите защелку таким образом, чтобы
она надежно прижала оголенную часть
провода, а не изоляцию.
4 Проверьте надежность подключения,
слегка потянув кабели.
Примечание
• Убедитесь в том, что оголенные части проводов
не соприкасаются, поскольку это может
привести к поломке колонок или усилителя.
• Если подключение выполнено неправильно, Вы
не услышите звука из колонок.
■ Для фронтальных колонок
1 Подключив кабель, спрячьте его в канал на
задней панели нижней части колонки.
2 Проложив кабель до основания колонки,
проведите кабель через отверстие в
подставке. Потяните кабель с внутренней
стороны подставки и проложите кабель в
пазу подставки.
Правильно Неправильно
10 мм
2
3
3
1
1
Положительный (+)
Отрицательный (–)
Примечание: Убедитесь
в том, что в терминале
зажата оголенная часть
провода, а не изоляция.
Задняя панель
фронтальной
колонки
Проложите кабель позади
четырех выступов.
Выступ
