3 En
Before you connect the speakers, place each speaker in
its respective location. Speaker positioning is very
important as it affects the overall sound quality of the
system. Place the speakers in locations that will
optimize the sound quality at your listening position.
Refer to the illustration.
The position of the subwoofer is not as critical as the
position of the other speakers because sub-bass
sounds are not very directional. Refer to “Installing the
subwoofer” for more information.
Note
Placing the speakers too close to a CRT-type TV may
impair the picture color or cause a buzzing noise. In
this case, move the speakers at least 20 cm (8") away
from the TV. This is not an issue with LCD and plasma
TVs.
Installing the front, center,
and surround speakers
Front speakers (NS-F40): Place the two front
speakers on the left and right sides of the TV facing
directly forward.
Center speaker (NS-C40): Place the center speaker
centrally between the front speakers, facing directly
forward.
Surround speakers (NS-B40): Place the left and
right surround speakers behind your listening
position, facing slightly inward.
The center and surround speakers can be placed on a
flat surface or wall- mounted.
See “Wall-mounting the speakers” for more
information.
Installing the subwoofer
Place the subwoofer on the outside of either the right
or the left front speaker, as shown in A and B.
The placement shown in C is also possible, however, if
the subwoofer is placed directly facing a wall and your
listening position is in the center of the room, you may
not be able to obtain enough bass sound from the
subwoofer. This is because “standing waves” are
forming between the two parallel walls and cancelling
out the bass sounds. In this case, position the
subwoofer at an angle to the wall. It may be necessary
to break up parallel wall surfaces by placing
bookshelves, etc., along them.
Wall-mounting the speakers
You can mount the speakers on the wall as follows.
1 Install screws (commercially available) into a
solid wall or wall support as shown in the
illustration. Use 3.5 to 4 mm (1/8") diameter
self-tapping screws.
2 Hang each speaker by its keyhole slots onto
the protruding screws.
Note
Make sure the shaft of the screw is seated in the
narrow part of the keyhole slot. Otherwise, the speaker
may fall.

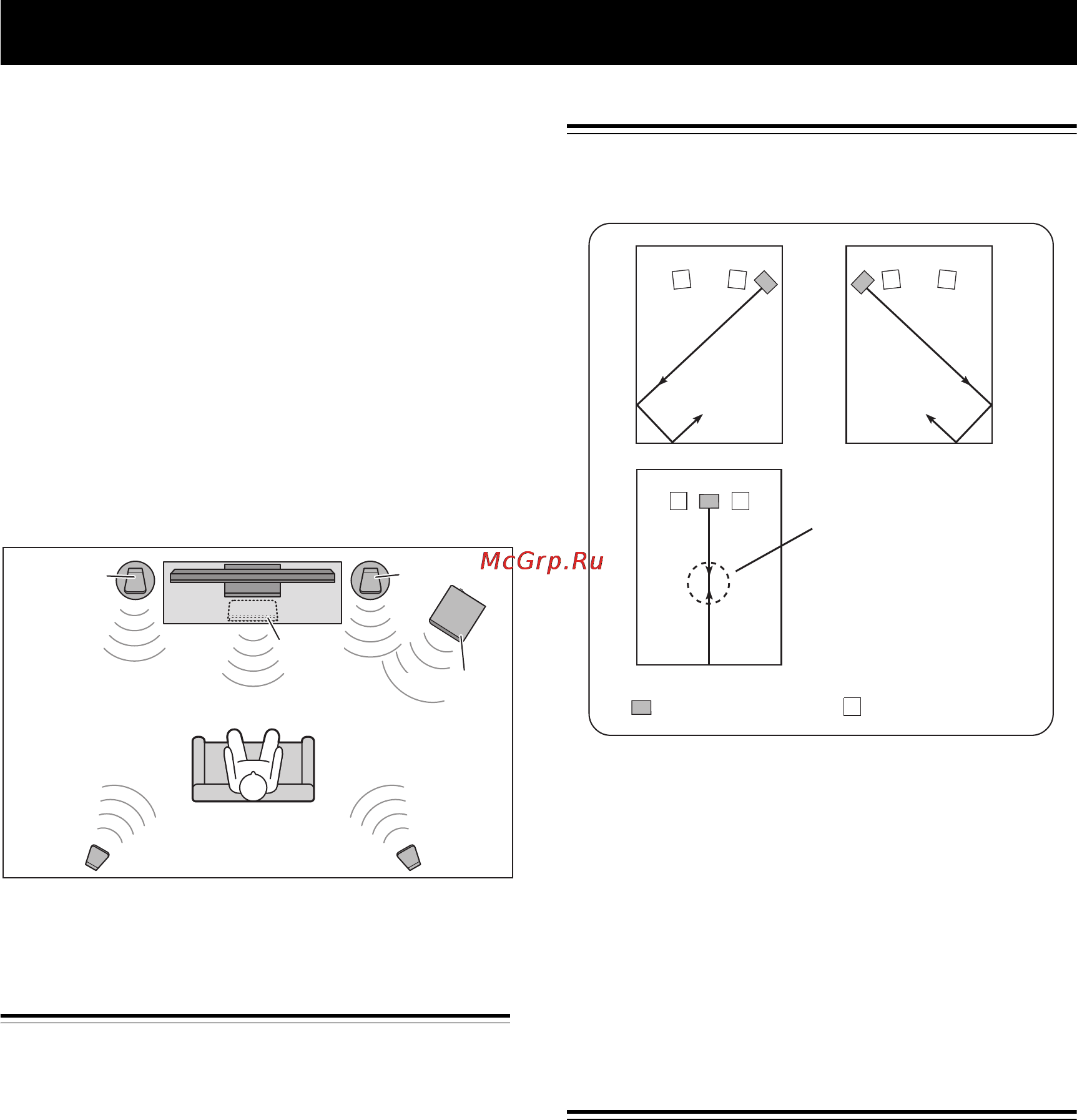

Installing the speakers
Center
Front right
Subwoofer
Surround
left
Front left
Surround
right
Subwoofer Front speaker
AB
C
Note: Standing waves
may make it difficult to
hear bass sounds here.
