5 Sv
Anslutning av högtalarna
Svenska
■ Förbereda högtalarkablarna
När du har bestämt var högtalarna ska stå, behöver du
kapa den 24,5 meter långa högtalarkabeln så att du får
fem kablar för anslutning av de två fronthögtalarna,
centerhögtalaren och de två surroundhögtalarna.
1 Kapa den medföljande högtalarkabeln i
lämpliga längder för front-, center- och
surroundhögtalarna. Du behöver fem kablar.
2 Ta bort cirka 10 mm av isoleringen från änden
på var och en av högtalarkablarna.
3 Tvinna ihop de blottlagda ledningarna
ordentligt.
Observera
• Gör högtalarkablarna så korta som möjligt.
Överskottskabel ska inte buntas eller rullas ihop.
• Var försiktig så att du inte snubblar på
högtalarkabeln. Detta kan göra att högtalaren välter
och kan resultera i personskada.
• Tvinna de blottlagda ledningarna ordentligt så att
enskilda trådar inte spretar.
• Var försiktig så att du inte gör dig illa när du
förbereder högtalarkablarna.
■ Handhavande av högtalarkontakterna
1 Tryck in och håll kontakttabben intryckt.
2 För in den blottlagda ledningen.
3 Släpp upp tabben så att den sluter till om den
blottlagda ledningen, inte isoleringen.
4 Prova att anslutningen sitter säkert genom att
dra försiktigt i kabeln.
Observera
• Kontrollera att de blottlagda ledningarna inte ligger
emot varandra, eftersom detta kan skada högtalaren
eller förstärkaren.
• Om anslutningarna är felaktigt utförda, hörs inget
ljud från högtalarna.

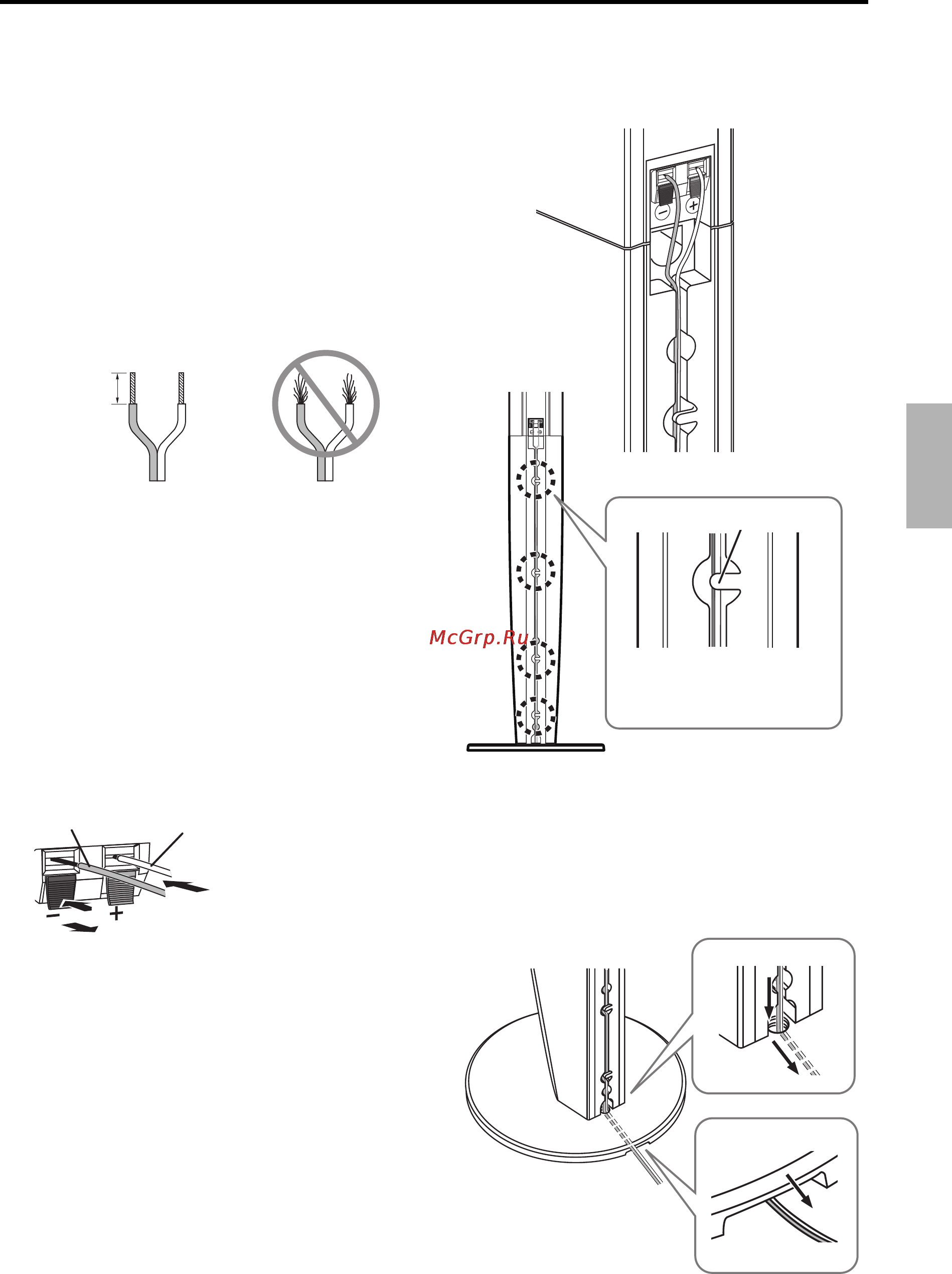

■ För fronthögtalarna
1 Efter att du anslutit kabeln, passa in den i
spåret på bakpanelen av varje underdel.
2 Efter att du passat in kabeln hela vägen ned till
bottenplattan drar du kabeln genom hålet i
bottenplattan. Dra försiktning kabeln från
undersidan av bottenplattan och för den
genom skåran på bottenplattan.
Rätt Fel
10 mm
2
3
3
1
1
Plus (+)
Minus (–)
Observera: Se till att
kontakten griper den
blottlagda ledningen,
inte isoleringen.
Bakpanel på
fronthögtalare
Dra kabeln bakom de fyra
utskjutande tapparna.
Tapp
