6 Ru
Использование сабвуфера
Осторожно
• Чтобы переместить фронтальную колонку в
другое место, возьмитесь за подставку и
нижнюю часть колонки.
• Если кабель выходит из паза, закрепите его в
пазу с помощью липкой ленты.
• Следите, чтобы дети не опирались о колонку. В
противном случае она может перевернуться и
причинить травмы.
■ Подключение колонок
Подключите каждую колонку к соответствующим
терминалам колонок на усилителе с помощью
подготовленных ранее кабелей. Подробнее см.
“Схема подключения” на стр. 4.
Убедитесь в том, что при подключении колонок
была соблюдена правильная
полярность—положительные (+) терминалы к
положительным (+) терминалам, а отрицательные
(–) терминалы к отрицательным (–) терминалам.
Если их перепутать, звук будет неестественным и
будет плохо слышно низкие звуковые частоты.
В настройках размеров акустической системы AV-
ресивера укажите малый размер (или “S”) для всех
акустических систем NS-PA40.
При подсоединении сабвуфера к DSP-усилителю
Yamaha или AV-ресиверу, подключите его к
выходу SUBWOOFER или LOW PASS.
Подключение силовых кабелей
По завершении подключения всех колонок и
сабвуфера подключите сабвуфер, усилитель и
прочие аудиовидеокомпоненты к подходящей
розетке переменного тока.

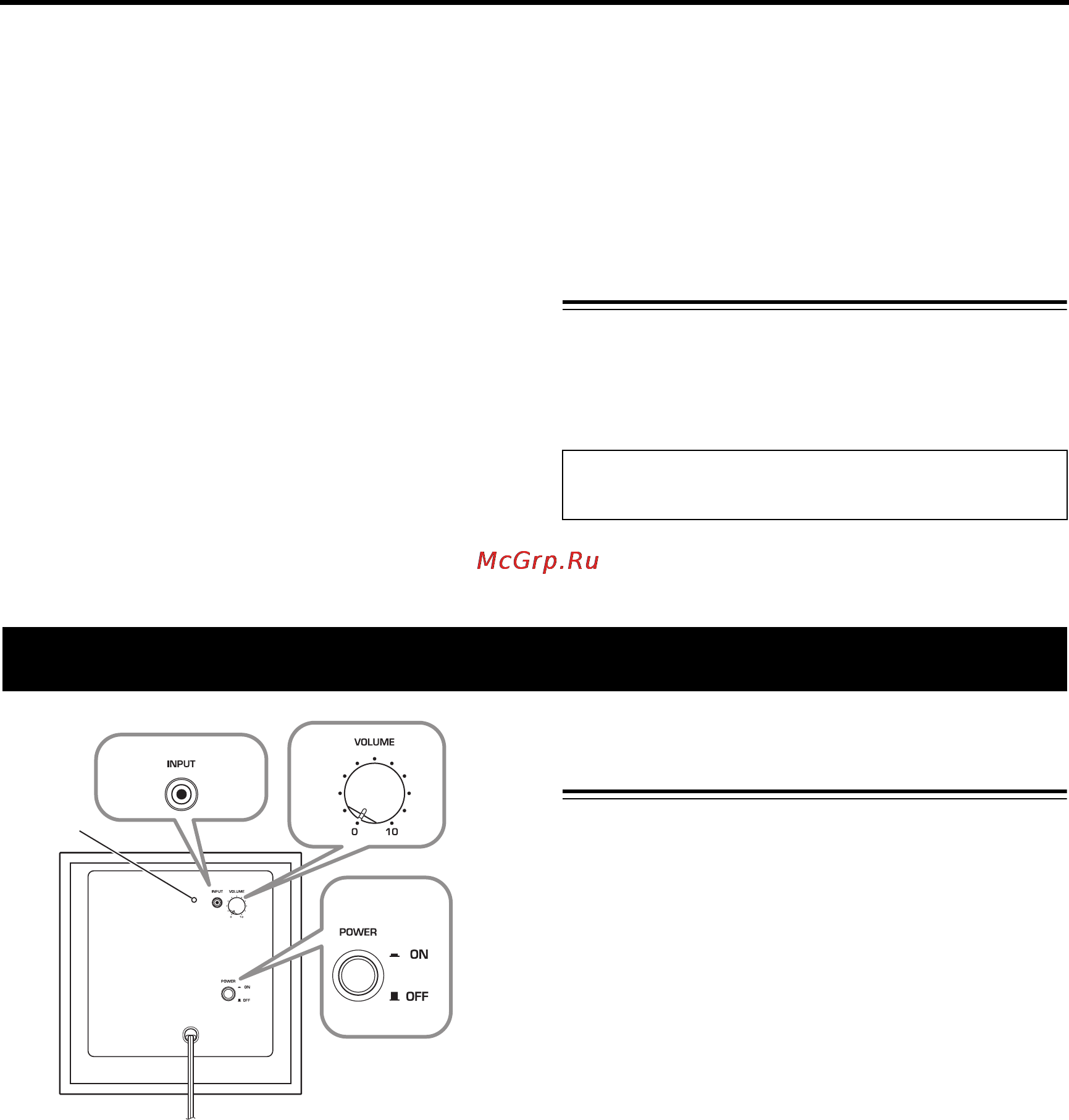

1 Индикатор питания
Загорается при установке переключателя
POWER в положение ON; гаснет при
установке переключателя POWER в
положение OFF.
2 Гнездо INPUT
Входное гнездо для подключения сигнала от
выхода сабвуфера на усилителе.
3 Регулятор VOLUME
Регулирует уровень громкости сабвуфера. Для
увеличения уровня громкости поворачивайте
его по часовой стрелке; для уменьшения
уровня громкости поворачивайте против
часовой стрелки.
4 Переключатель POWER
Установите в положение ON для включения
сабвуфера. Установите в положение OFF для
выключения сабвуфера.
Установка уровня громкости
сабвуфера
При использовании сабвуфера в первый раз
необходимо установить баланс звука между
сабвуфером и фронтальными колонками, как
описано ниже.
1 Включите прочие аудиовидеокомпоненты.
2 Установите регулятор VOLUME на
сабвуфере в минимальное положение (0).
3 Установите переключатель POWER на
сабвуфере в положение ON.
Загорится индикатор питания на задней
панели.
4
Воспроизведите источник аудиоданных,
содержащий низкие звуковые частоты.
С помощью регулятора на усилителе
установите подходящий уровень громкости.
5 Плавно поворачивайте регулятор VOLUME
на сабвуфере в сторону увеличения
громкости, пока не установится хороший
баланс между сабвуфером и прочими
колонками.
Примечание
• Установив уровень громкости сабвуфера,
можно оставить регулятор VOLUME на
сабвуфере в таком положении, а уровень
громкости всей системы можно регулировать с
помощью регулятора громкости на усилителе.
• Если заменить фронтальные колонки (NS-F40)
другими колонками, необходимо будет заново
отрегулировать уровень громкости сабвуфера.
Перед использованием снимите защитный
материал.
Использование сабвуфера
1
2
3
4
Задняя панель
