3 Fr
Français
Avant de raccorder les enceintes, placez chacune d’elles
à l’emplacement approprié. Le positionnement des
enceintes est un facteur très important car il influence
le son général du système. Placez donc chaque enceinte
à un endroit produisant un son de qualité optimale à la
position d’écoute. Référez-vous à l’illustration.
L’emplacement du subwoofer est moins déterminant
que celui des autres enceintes car les sons très graves
ne sont pas très directionnels. Reportez-vous à
“Installation du subwoofer” pour de plus amples
informations.
Remarque
Si des enceintes sont trop près d’un téléviseur à écran
cathodique, la couleur de l’image peut s’en ressentir et
cela peut générer un bourdonnement. Dans ce cas,
éloignez les enceintes d’au moins 20 cm du téléviseur.
Les téléviseurs à écran LCD ou plasma ne posent
aucun problème.
Installation des enceintes avant,
de l’enceinte centrale et des
enceintes surround
Enceintes avant (NS-F40): Placez les deux
enceintes avant à la gauche et à la droite du téléviseur,
en les orientant vers l’avant.
Enceinte centrale (NS-C40): Placez l’enceinte
centrale à mi-chemin entre les enceintes avant, en
l’orientant directement vers l’avant.
Enceintes surround (NS-B40): Placez les enceintes
surround gauche et droite derrière la position d’écoute,
en les orientant légèrement vers l’intérieur.
L’enceinte centrale et les enceintes surround peuvent
être soit posées sur une surface plane, soit suspendues
au mur.
Reportez-vous à “Suspension murale des enceintes”
pour de plus amples informations.
Installation du subwoofer
Placez le subwoofer à l’extérieur du champ, à côté de
l’enceinte avant droite ou gauche, comme illustré sous
A et B.
La position illustrée sous C est également possible
mais si le subwoofer est placé directement face à un
mur alors que votre position d’écoute est au centre de
la pièce, vous risquez de ne pas entendre assez de
graves en provenance du subwoofer. Ce phénomène
est dû à la formation “d’ondes stationnaires” entre les
deux murs parallèles qui annulent les sons graves.
Dans ce cas, placez le subwoofer dans un angle, en
l’orientant vers un mur. Il peut être nécessaire de
rompre le parallélisme entre deux murs en plaçant des
étagères etc. le long de ces murs.
Suspension murale des enceintes
Vous pouvez suspendre les enceintes au mur de la
façon suivante.
1 Vissez des vis (disponibles dans le commerce)
dans un mur solide ou un support mural
comme illustré. Utilisez des vis auto-
taraudeuses de 3,5 à 4 mm de diamètre.
2 Suspendez chaque enceinte en insérant ses
orifices sur les vis protubérantes.
Remarque
Vérifiez que la tige de la vis s’insère bien dans la
section étroite de l’orifice. Faute de quoi, l’enceinte
risque de tomber.

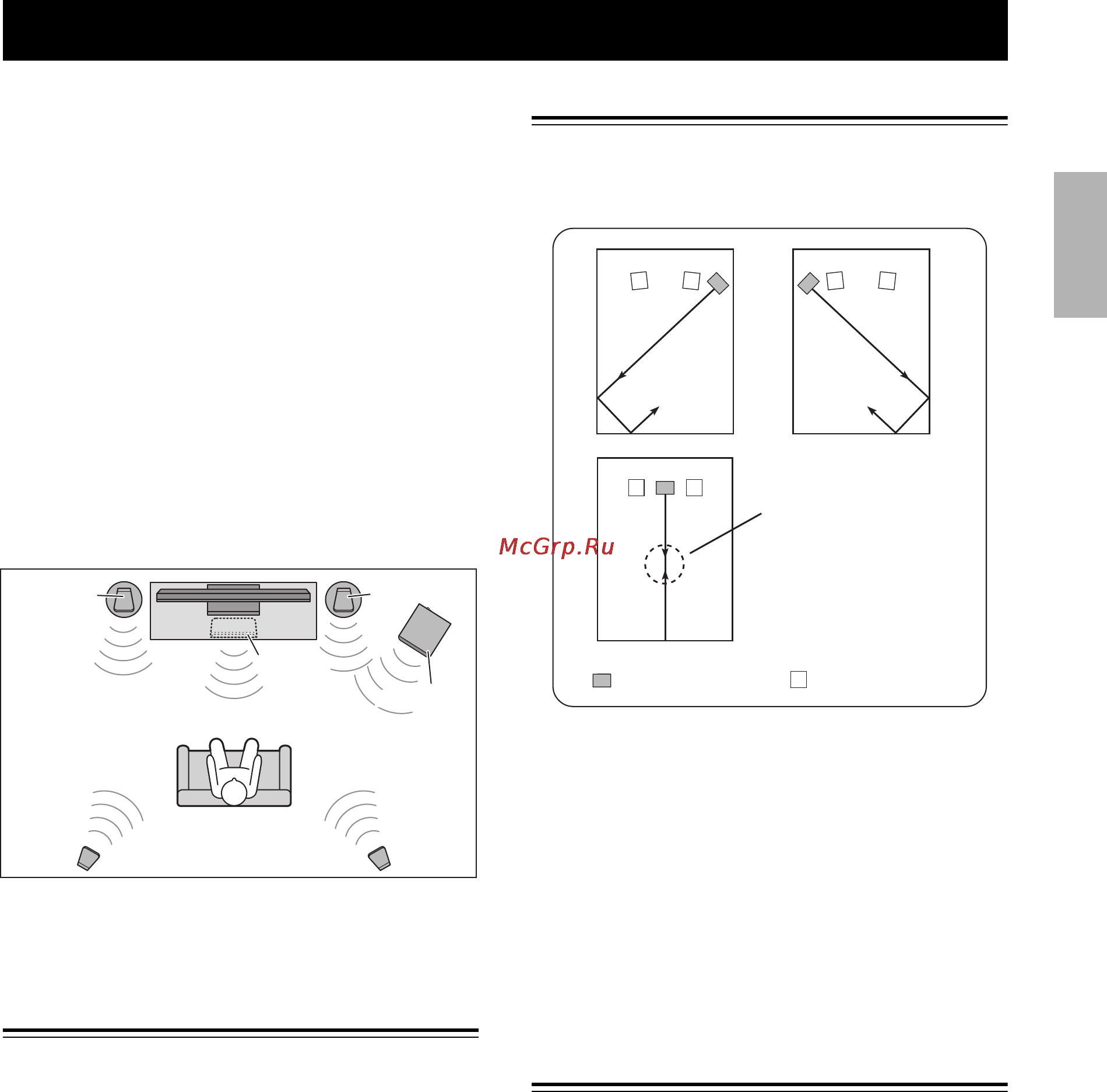

Installation des enceintes
Centrale
Avant droite
Subwoofer
Surround
gauche
Avant
gauche
Surround
droite
Subwoofer Enceinte avant
AB
C
Remarque: Des ondes
stationnaires peuvent
entraver l’audition des
graves ici.
