2 It

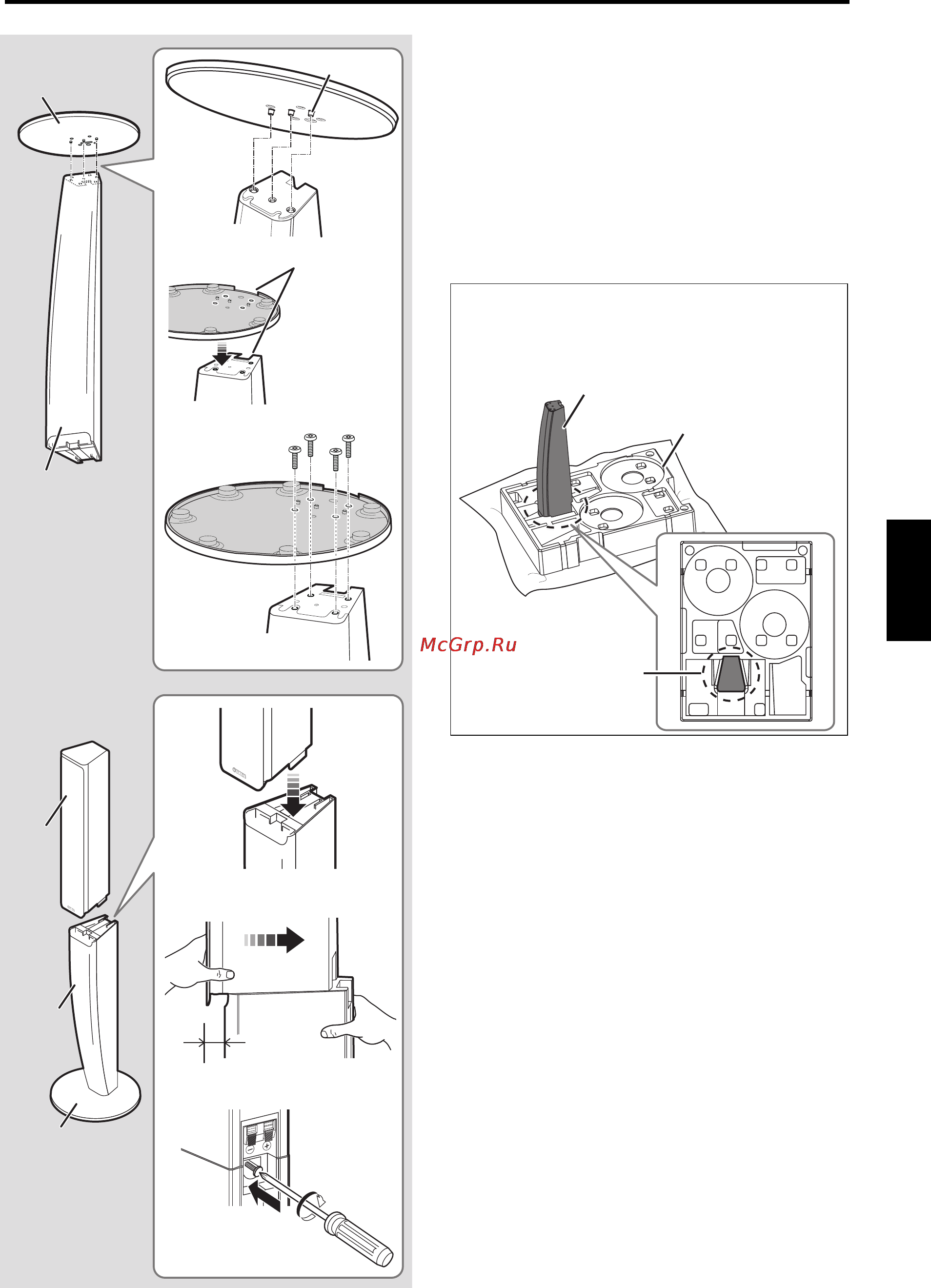

Collegare gli altoparlanti anteriori
Italiano
1 Collegate la base al lato inferiore.
1 Inserite le tre sporgenze sulla base nei tre fori
sull’estremità inferiore del fondo. Assicuratevi
che la tacca alla base sia rivolta nella stessa
direzione del pannello posteriore del fondo, che
comprende una scanalatura per il cavo.
2 Inserite le quattro viti (incluse nella confezione)
dal lato inferiore della base per fissarla al fondo.
Prima stringete a turno ciascuna vite con le dita
e poi fissatele tutte in maniera sicura.
2 Collegate il lato superiore a quello inferiore.
1 Collocate il lato inferiore e la base montati sul
pavimento come illustrato in figura.
Sistemate il lato superiore su quello inferiore in
modo che quello superiore sia rivolto
leggermente in avanti (di circa 15 mm).
2 Spostate lentamente il lato superiore indietro
fino a quando non si ferma e il pannello
posteriore del lato superiore non è allineato con
il retro del lato inferiore.
3 Collegate il lato inferiore e superiore utilizzando
un cacciavite Phillips per fissare le viti in
dotazione. Avvitate circa dodici volte in senso
orario.
1
2
3
Circa 15 mm
Lato
superiore
Lato
inferiore
(anteriore)
Lato ante-
riore
Lato poste-
riore
Lato
supe-
riore
(ante-
riore)
Lato
posteriore
Lato
anteriore
Lato
inferiore
Circa
12 giri
1
2
Questa tacca
deve essere
rivolta nella
stessa
direzione del
pannello
posteriore.
Base
Lato inferiore
(anteriore)
Sporgenza
Base
Lato
inferiore
(anteriore)
Lato inferiore
(anteriore)
Lato inferiore
(anteriore)
Base
Base
1
2
Base
Ribaltate il lato inferiore e
inseritelo in questa
apertura.
Parte superiore del
polistirolo
dell’imballaggio
Lato inferiore
Suggerimento
Come illustrato in figura, è possibile utilizzare il
polistirolo dell’imballaggio per sostenere il lato
inferiore.
