5 It
Collegare gli altoparlanti
■ Preparare i cavi degli altoparlanti
Dopo avere posizionato gli altoparlanti dovete tagliare
il cavo degli altoparlanti di 24,5 metri e ricavare cinque
cavi per collegare i due altoparlanti anteriori,
l’altoparlante centro e i due altoparlanti surround.
1 Tagliate il cavo degli altoparlanti fornito in
dotazione in parti adatte agli altoparlanti
anteriori, centro e surround. Dovete ottenere
cinque cavi.
2 Rimuovete circa 10 mm di isolante
dall’estremità di ogni cavo.
3 Attorcigliate i fili.
Nota
• Fate in modo che i cavi degli altoparlanti siano i più
corti possibile. Non attorcigliate il cavo in eccesso.
• Prestate attenzione a non inciampare sul cavo
dell’altoparlante. In caso contrario potrebbe
ribaltarsi e causare infortuni.
• Attorcigliate bene i fili in modo che questi non
fuoriescano.
• Fate attenzione a non ferirvi mentre preparate i cavi
degli altoparlanti.
■ Utilizzare i terminali degli altoparlanti
1
Premete e tenete premuta l’aletta del terminale.
2 Inserite i fili.
3 Rilasciate l’aletta in modo che faccia presa sui
fili, non sull’isolante.
4 Per controllare che il collegamento sia stato
effettuato correttamente, tirate leggermente il
cavo.
Nota
• Evitate che i cavi degli altoparlanti privi di isolante
vengano in contatto l’uno con l’altro in quanto
potreste danneggiare l’altoparlante o l’amplificatore.
• Se il collegamento non viene eseguito
correttamente, gli altoparlanti non emettono suoni.

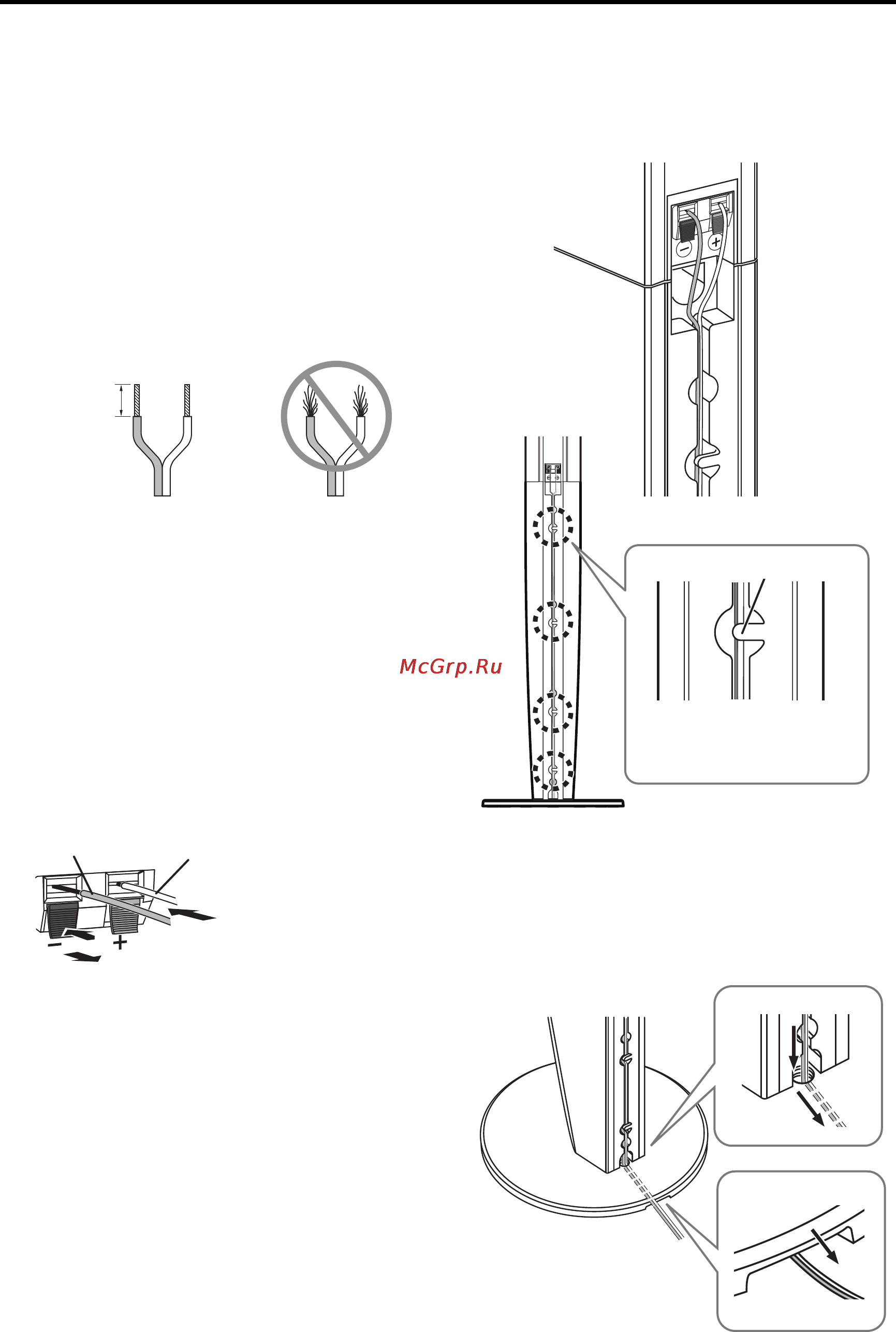

■ Per gli altoparlanti anteriori
1 Una volta collegato il cavo, inseritelo nella
scanalatura sul pannello posteriore di ciascun
lato inferiore.
2 Una volta collocato il cavo in posizione fino alla
base, passate il cavo attraverso il foro sulla
base. Tirate delicatamente il cavo dal lato
inferiore della base e passatelo attraverso la
tacca sulla base.
Giusto Sbagliato
10 mm
2
3
3
1
1
Positivo (+)
Negativo (–)
Nota: Accertatevi che
il terminale faccia
presa sui fili, non
sull’isolante.
Pannello poste-
riore altopar-
lanti anteriori
Passate il cavo dietro le
quattro sporgenze.
Sporgenza
