1 Sv
Svenska
• Kontrollera att alla delar följer med i paketet.
• Var noga med att inte tappa bottenplattorna när du tar upp dem ur lådan.
Försiktighet
• Montera högtalarna ovanpå ett mjukt underlag, som en matta, på en plan yta.
• Fatta inte tag i skyddsgallret på högtalarnas frontpanel när du tar ut dem ur förpackningen eller monterar dem.
Detta kan skada skyddsgallren.
• Installera högtalarna med hjälp av skruvarna som följer med i paketet.
• Förvara skruvarna utom räckhåll för barn för att förhindra att de sväljer en skruv av misstag.
• Dra åt skruvarna ordentligt så att fronthögtalaren förblir stadig.
• Stoppa ej in fingrarna i någon av springorna mellan rörliga ytor. Detta kan klämma och skada dina fingrar.
• Du kan inte använda bara överdelen av högtalaren. Du måste montera överdelen av högtalaren på underdelen
och bottenplattan.

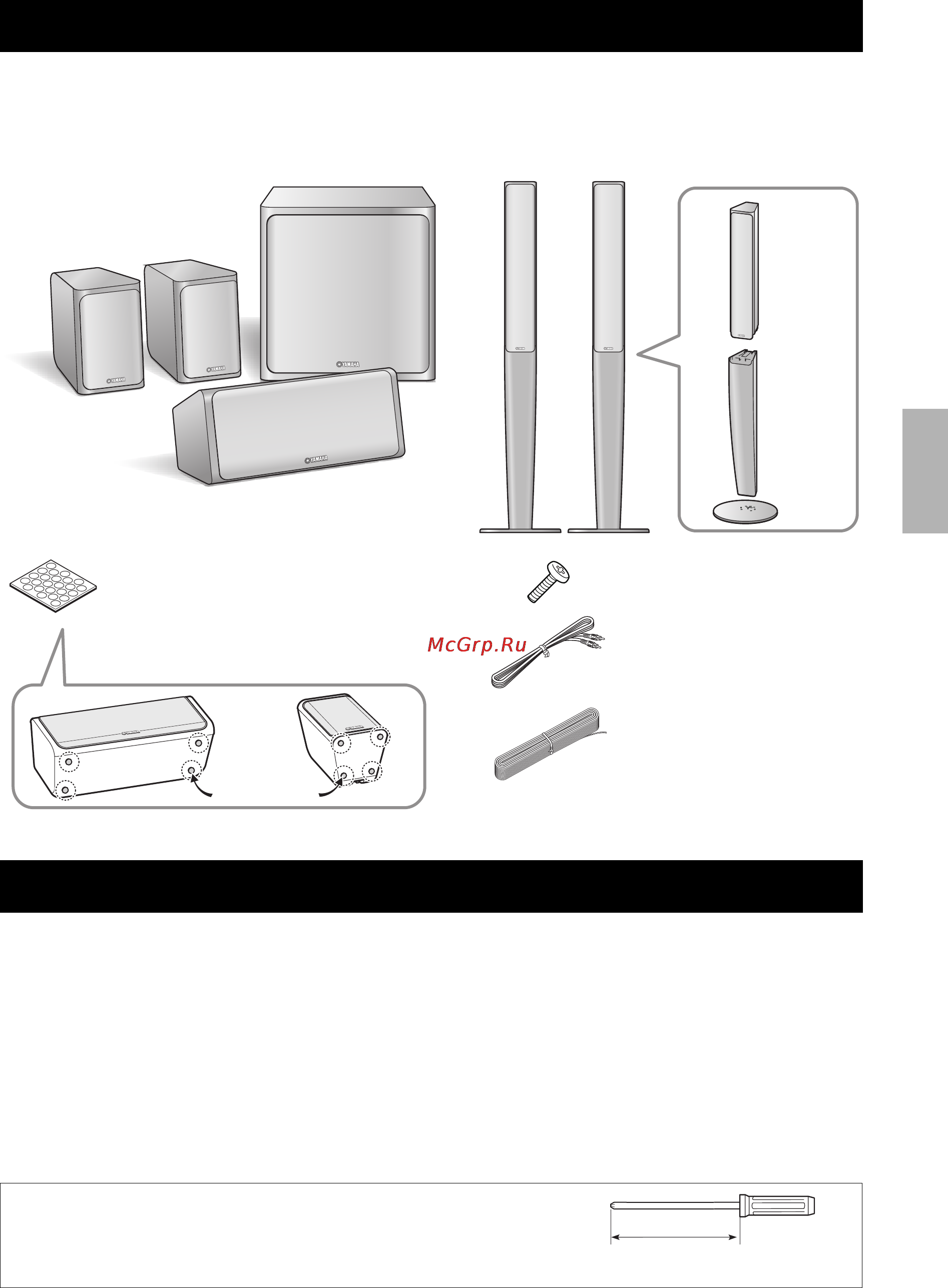

Förpackningens innehåll
Högtalarkabel 24,5 m x 1
Kapas i 5 längder för front-, center-
och surroundhögtalarna. Var
försiktig när du gör i ordning
kablarna så att du inte skadar dig.
Subwooferkabel 5 m x 1
Subwoofer (NS-SW40) x 1
Surroundhögtalare (NS-B40) x 2
Centerhögtalare
(NS-C40) x 1
Glidskydd (24 st.) x 1
För center- och surroundhögtalarna.
(Inklusive 12 extra glidskydd.)
Sätt de medföljande glidskydden på
undersidan av högtalarna vid placering på en
jämn yta, såsom visas. Glidskydden förhindrar
att högtalaren flyttar sig.
Glidskydd
Fronthögtalare (NS-F40) x 2
Överdel
Underdel
Botten-
platta
Skruvar x 10 (till fronthögtalarna)
Montering av fronthögtalarna
Mejsellängd
80 mm eller mer
Observera
Använd en stjärnskruvmejsel av Phillips-modell (med en mejsellängd
på 80 mm eller mer) vid montering.
