Yamaha NS-PA40 Black [25/76] Anschließen der lautsprecher
![Yamaha NS-PA40 Black [25/76] Anschließen der lautsprecher](/views2/1086547/page25/bg19.png)
4 De

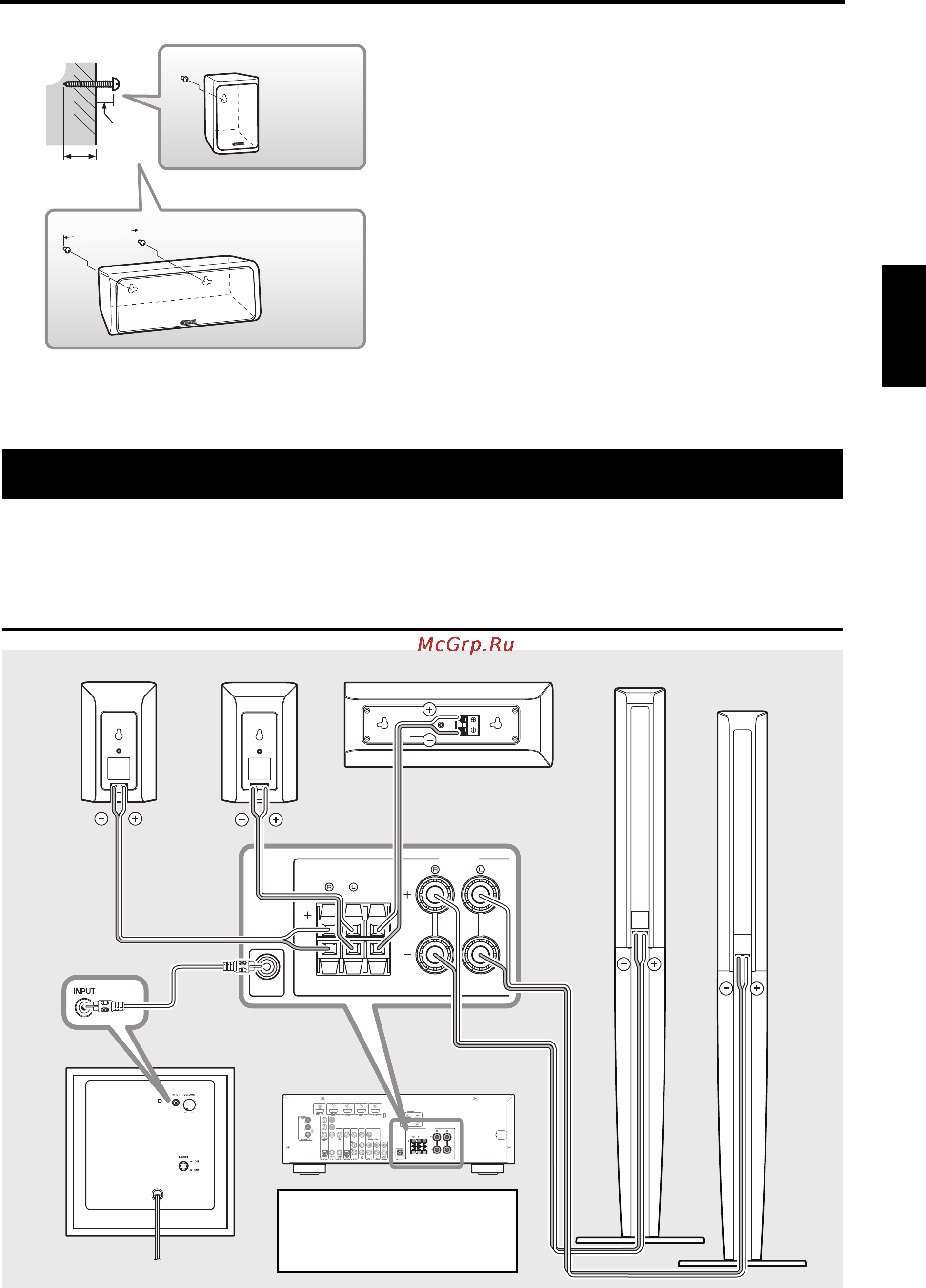

Anschließen der Lautsprecher
Deutsch
Warnung
• Die Lautsprecher dürfen nicht an einer Wand aus
dünnen Schichtholzplatten oder mit weicher
Außenbeschichtung montiert werden. Andernfalls
könnten die Schrauben sich lösen und die
Lautsprecher herabfallen, beschädigt werden oder
Verletzungen verursachen.
• Versuchen Sie niemals, die Lautsprecher an Nägeln
aufzuhängen bzw. mit Klebestreifen oder anderen
Notlösungen zu befestigen. Nach einer Weile können
die Vibrationen nämlich dazu führen, dass ein so
angebrachter Lautsprecher fällt.
• Um Unfälle beim Verheddern in den
Lautsprecherkabeln zu vermeiden, sollten Sie die
Lautsprecherkabel an der Wand befestigen.
• Bringen Sie die Lautsprecher immer an Stellen an,
wo es ziemlich unwahrscheinlich ist, dass sie eine
Person verletzen können, wenn sie unerwartet doch
fallen.
• Wenn Sie sich nicht im Klaren darüber sind, wie die
Lautsprecher sicher zu installieren sind, wenden Sie
sich bitte an einen qualifizierten Installateur oder
eine geeignete Baufirma.
Achtung
Vor dem Anschließen der Lautsprecher müssen Sie den Netzanschluss des Subwoofers und der übrigen AV-Geräte
lösen.
Anschluss-Schema
NS-B40
0,59 kg
NS-C40
0,73 kg
Wand/
Träger
6 mm
Minimal
20 mm
150 mm
Anschließen der Lautsprecher
SPEAKERS
CENTER
SURROUND
FRONT
SUBWOOFER
CENTER
SURROUND
FRONT
SUBWOOFER
SPEAKERS
Zur Steckdose
Center-Lautsprecher
Subwoofer
Verstärker
Front-Lautsprecher
Rechts
Links
Hinweis: Die genaue Anordnung
der Lautsprecheranschlüsse
richtet sich nach dem
verwendeten Verstärker.
Surround-Lautsprecher
Rechts
Links
Subwoofer-Kabel
(im Lieferumfang enthaltenen)
