Электрический механизм подключается с

помощью малой пяти штекерной вилки в зад-

ней части станка. При его подключении ста-

нок должен быть отсоединен от электросети.

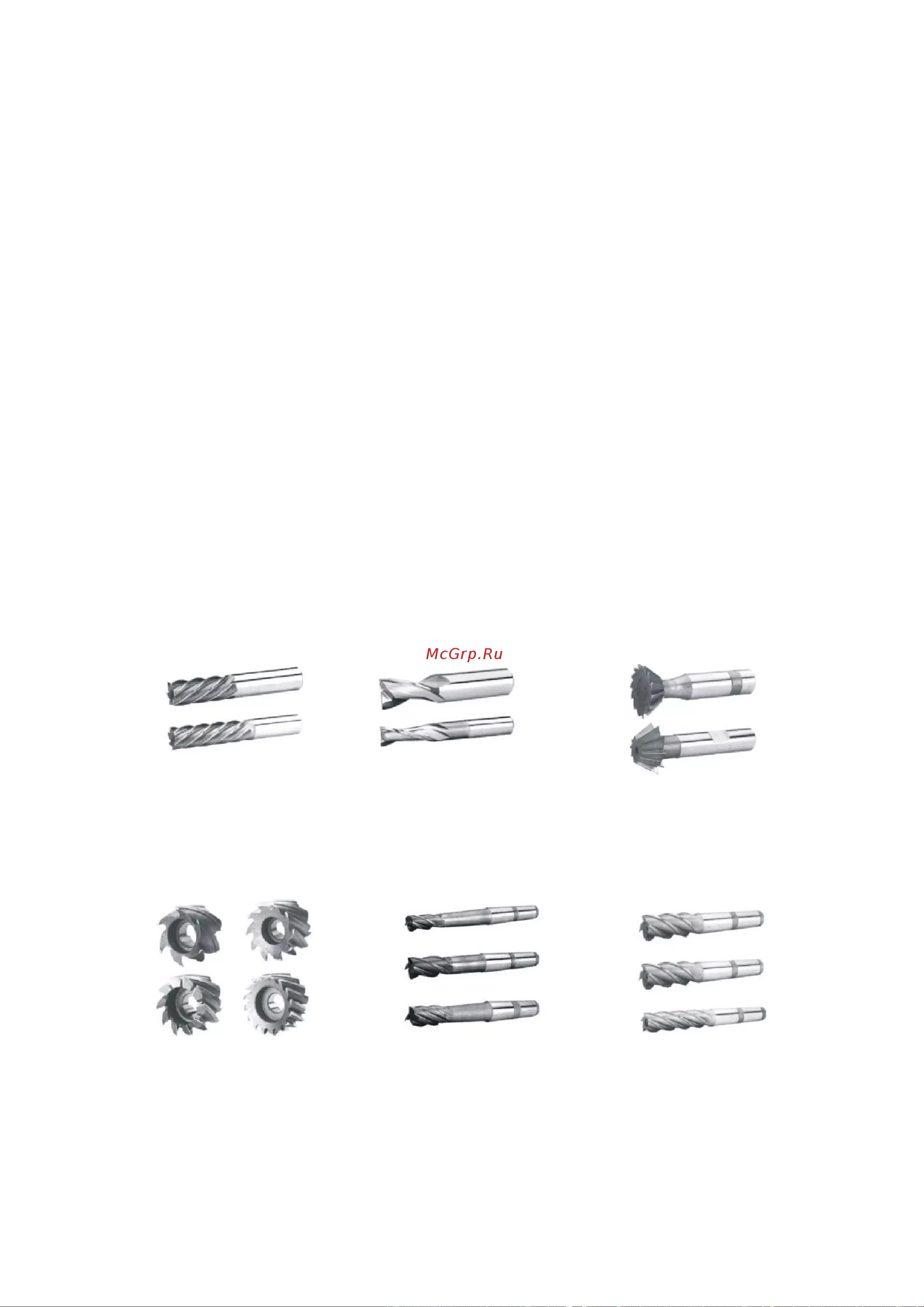

Электрический вращающийся механизм

можно использовать самостоятельно. При

шлифовании с использованием этого меха-

низма можно использовать угловую шкалу

или же отдельное оборудование (трехкулач-

ковый патрон, оправки ø 16, 22, 32 мм).

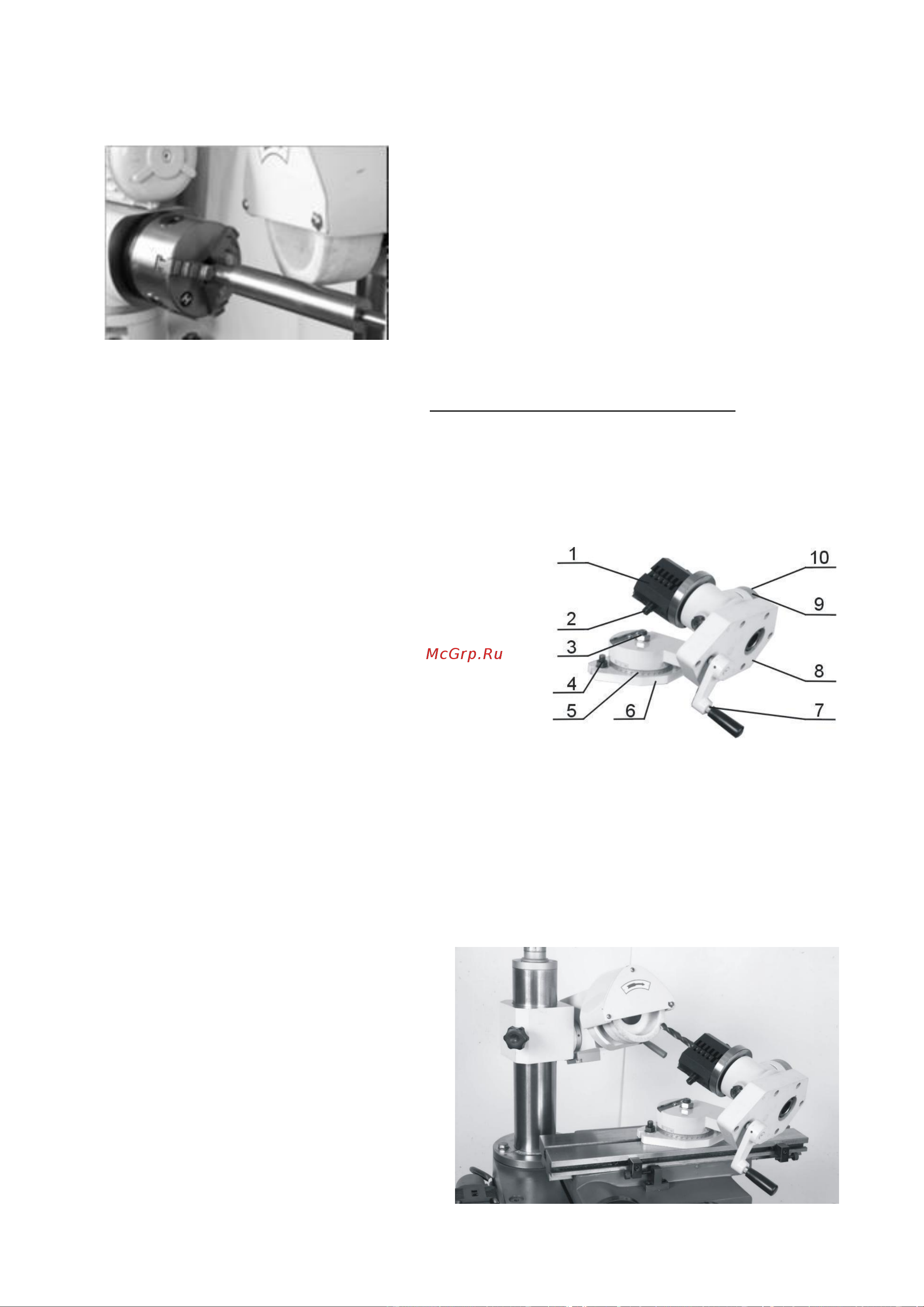

Оборудование для заточки сверл (фото)

1 – два зажима для закрепления сверла;

2 – болт для управления зажимами;

3 – болт для зажима вращения оборудования;

4 – болт для крепления оборудования на столе;

5 – шлака для установки поворота головки;

6 – основание;

7 – рукоятка для вращения шлифовального

инструмента (вращается только по часовой

стрелке);

8 – приводной механизм;

9 – шкала для регулировки наклона;

10 – болт арретации для установки наклона.

Оборудование для заточки сверл используется для заточки сверл правого

вращения диаметрами 5 – 20 мм. Преимуществом данного оборудования яв-

ляются крепежные зажимы, в которых можно закрепить сверла любого разме-

ра. После выбора сверла и закрепления его в зажимах, инструмент прочно за-

крепляется болтом (2). Ослабьте болт (3) и при помощи шкалы 5 установите

требуемый угол сверла при вершине резьбы (этот угол определяется в соответ-

ствии с материалом – сталь, чугун, цветной металл, жесть).

Для контроля правильно за-

крепления инструмента действуйте

следующим способом. При помощи

крестового стола установите вер-

шину инструмента к диску. Про-

дольным перемещением отдалите

упорный центр инструмента для то-

го, чтобы при пробной заточке не

произошел контакт со шлифоваль-

ным диском. Медленно вращая ру-

коятку (7) следите за задней гранью
