4. Технические данные.
Потребляемая мощность привода шпинделя
180
Ватт.
Потребляемая мощность вертикальной подачи
60 Ватт.
Питание
3/ N PE AC/ 400 V, 50 Hz
Скорость вращения заточного круга
2800 об./ мин.
Скорость вращения поворотного устройства
1400 об./ мин.
Продольный ход стола
360
мм.
Поперечный ход стола
155
мм.
Вертикальное перемещение шлиф. головки
175
мм.
Угол наклона шлифовальной головки
± 50°
Угол поворота шлифовальной головки
± 40°
Максимальное расстояние от стола до оси шпинделя
270
мм.
Цена деления лимба поперечной подачи
0.03 мм.
Цена деления лимба вертикальной подачи
0.02 мм.
Ход пиноли правой и левой опоры
50 мм.
Максимальная длина затачиваемого инструмента
100
мм.
Максимальный диаметр затачиваемого инструмента
80 мм.
Максимальный диаметр заточного круга
127
мм.
Размер стола
535
Х 130 мм.
Размер «Т» – образного паза.
14 мм.
Размеры станка
700
Х 750 Х 550 мм.
Масса станка
280
кг.
5. Оценка шума оборудования.
Уровень акустического давления А (L
WA
):
L
WA
= 68,4 dB (A) – оценка, измеренная с технологией;
L
WA
= 66,2 dB (A) – оценка, измеренная без технологии.
Уровень шума (А) на рабочем месте (L
p
A
eq
):
L
p
A
eq
= 60,2 dB (A) – оценка, измеренная с технологией;
L
p
A
eq
= 58,8 dB (A) – оценка, измеренная без технологии.

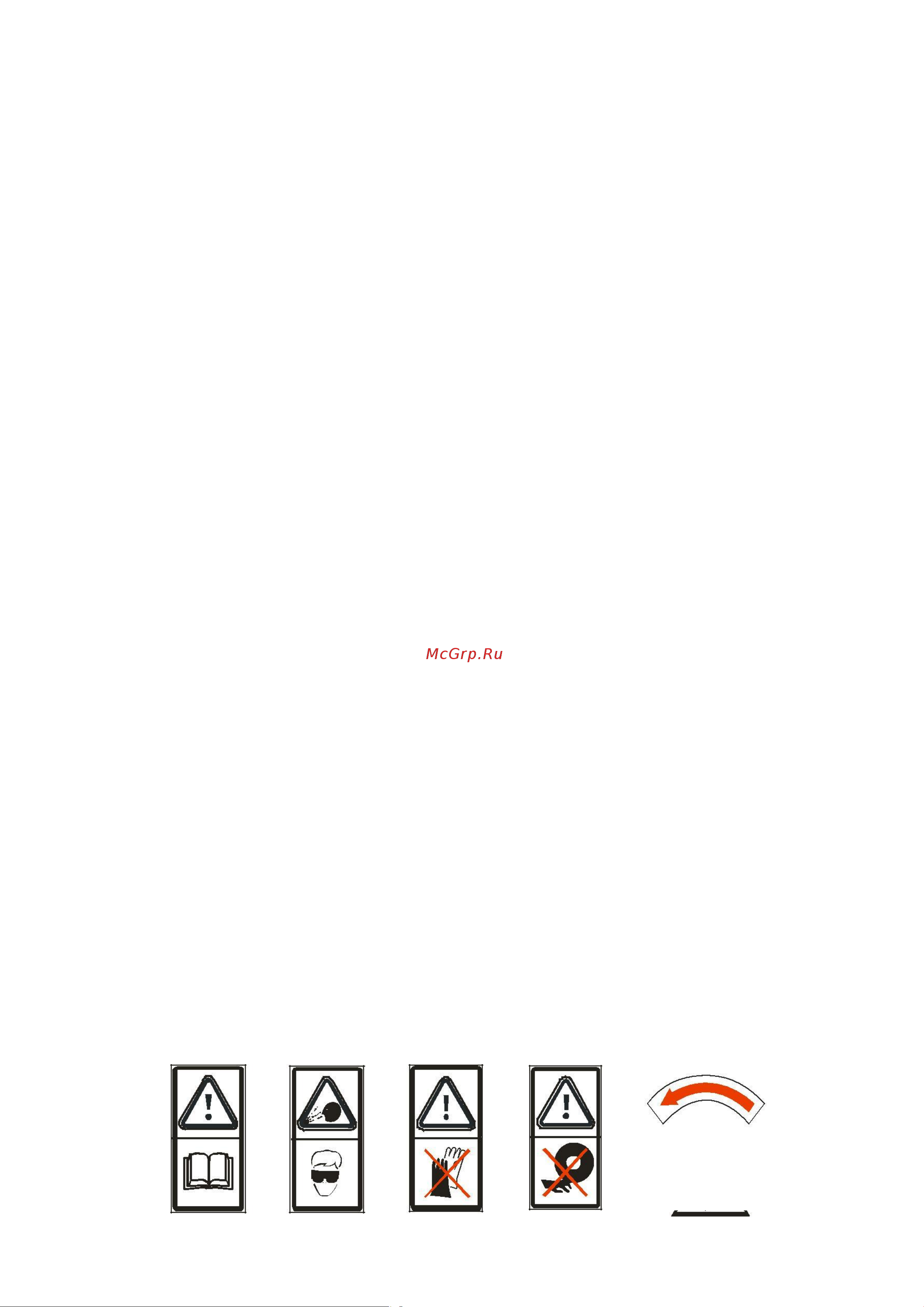

6. Предупреждающие знаки.
На станке размещены информационные знаки и предупреждающие знаки, ука-
зывающие на исходящую опасность (см. рис.)
1
2
3
6
4
5
6
