3 – рычаг для быстрого перемещения стола;

4 – колесо поперечного перемещения.

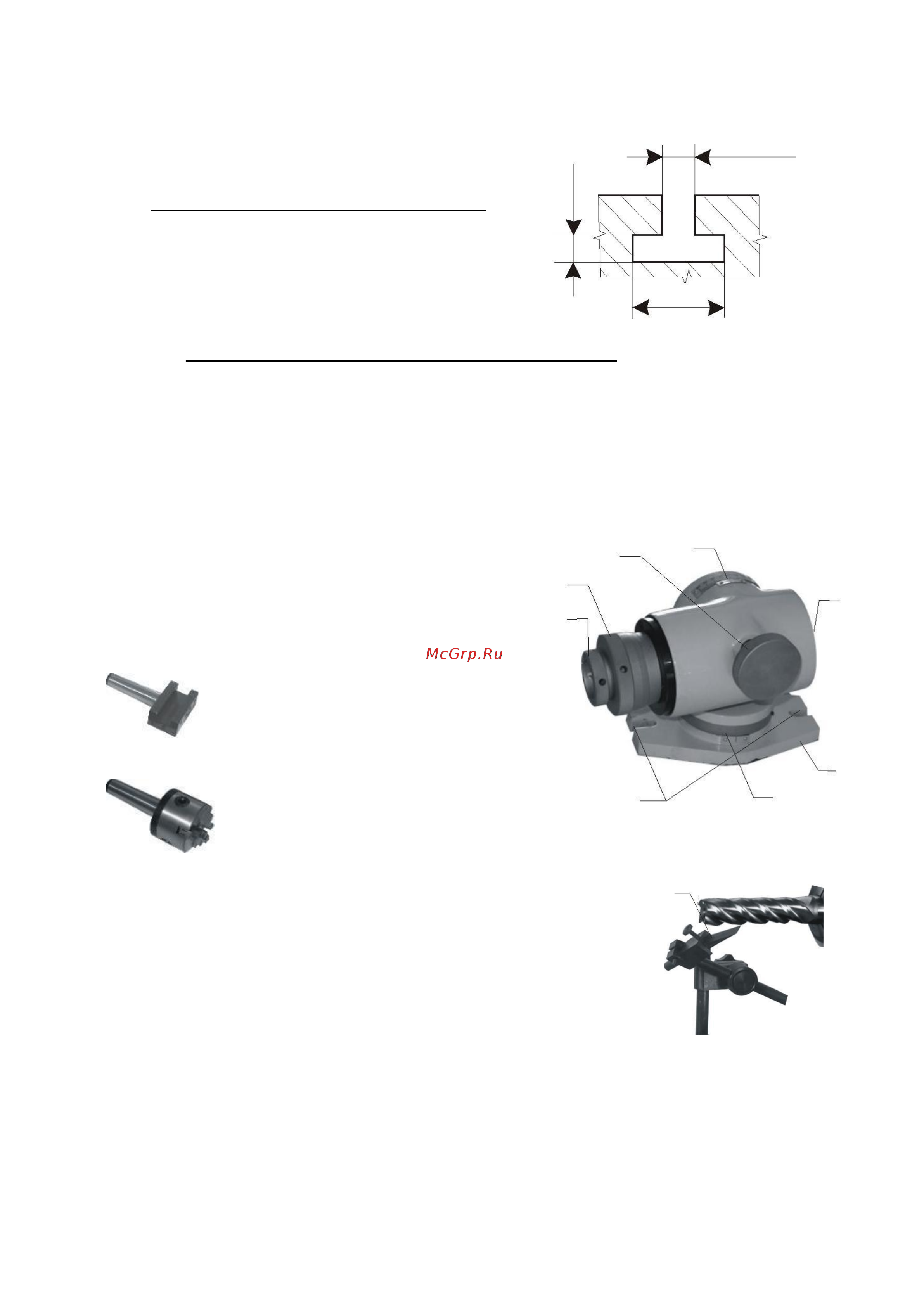

Т - образный паз продольного стола

механизмы настройки вращения инструмента.

14 mm

25 mm

Установка инструмента осуществляется непосредственно через хвостовик

с конусом Морзе МК IV или при необходимости с помощью переходных вту-

лок. Инструменты с цилиндрическим хвостовиком устанавливаются при по-

мощи прижима (нет в комплекте поставки).

После того как выбран требуемый диаметр конуса, вставьте инструмент

во вращающийся механизм.

Крепление инструмента при помощи Морзе

обеспечивает при вращении инструмента мини-

мальное биение. В соответствие с типом ин-

струмента установите требуемые углы уклон на

вращающемся механизме.

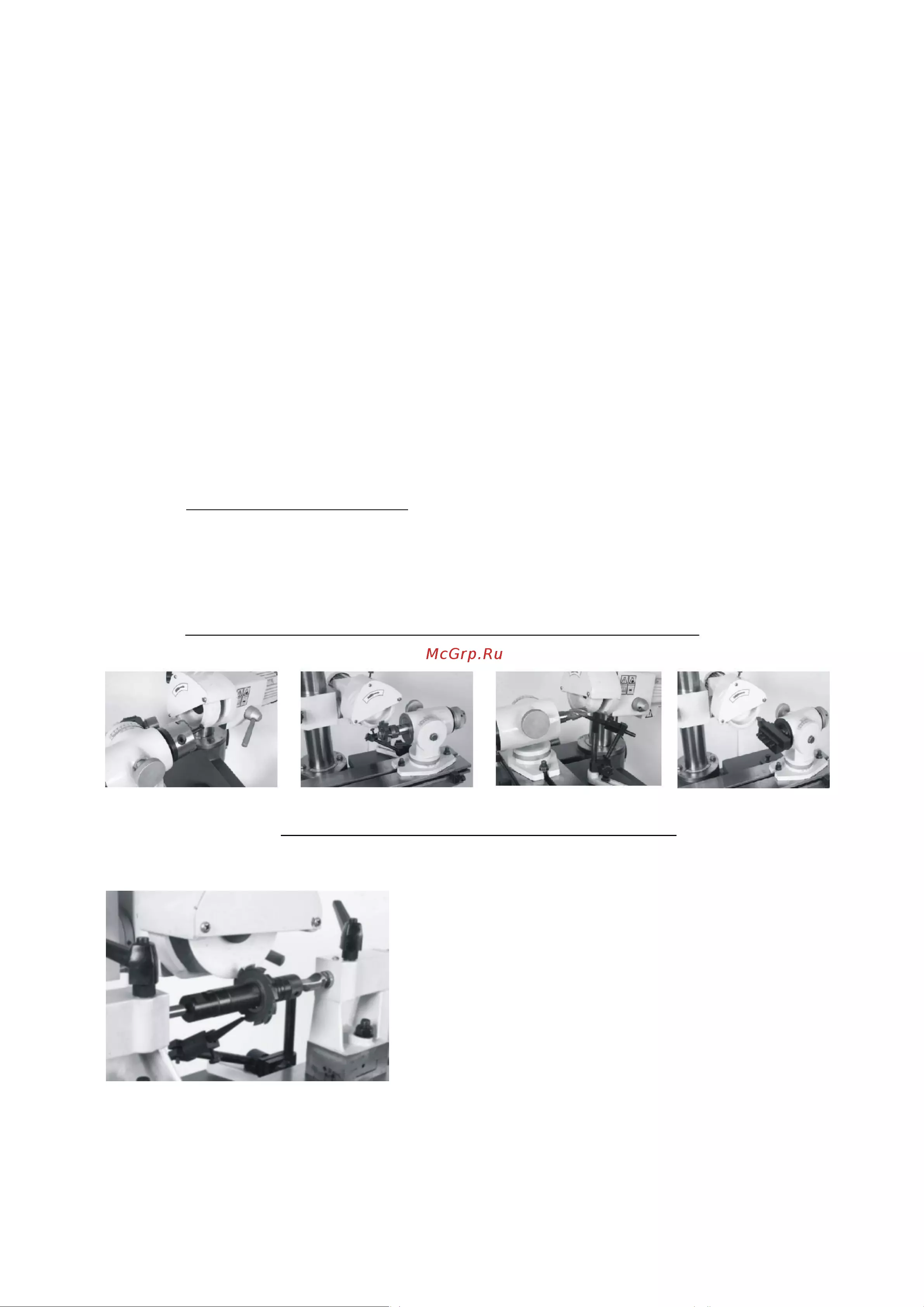

Универсальность

вращающегося механизма расши-

ряет возможности основного обо-

рудования, которые можно ис-

пользовать для

закрепления рез-

цов для токарных станков (9), а

использование трех кулачкового

патрона – для закрепления инструментов с нестандартными ци-

линдрическими хвостовиками (10).

Регулируемая опора

служит для поддержки ин-

струмента в близи круга. Устанавливайте его таким обра-

зом, чтобы он во время заточки не соприкасался с заточ-

ным кругом. При шлифовании винтовых линий необходи-

мо высоту регулируемой опоры установить в соответствие

с таблицей, которая приведена в конце данной инструк-

ции, чтобы избежать шлифования под неверным углом.

Шлифование винтовых линий проводится следующим образом. После

точной установки инструмента и выбора заточного круга установить при по-

мощи поперечного перемещения необходимую глубину шлифования. Медлен-

но вращая ручку продольного перемещения, плавно двигаемся к шлифоваль-

ному диску, продвигая инструмент все время по опоре к концу затачиваемой

части.
