Proma ON-800 [7/28] Ручка зажатия для положения шлифовальной головки по высоте

бив ручку (10) и меняя положение корпуса за-

точного круга (9) можно обеспечить достаточ-

ное пространство в зоне обработки детали и

тем самым гарантировать соблюдение условий

безопасности работы на станке. Диапазон

установки шлифовального круга дает возмож-

ность затачивать торцовые поверхности и ци-

линдрические инструменты, а так же некото-

рые типы фасонных фрез.

Для того чтобы быстро установить требу-

емое положение заточного круга, рекоменду-ем, прежде всего, установить

наклон круга, после этого установить требуемую

высоту круга относительно опоры. Дополнительную настройку после пробной

шлифовки удобнее всего провести поворотом опоры.

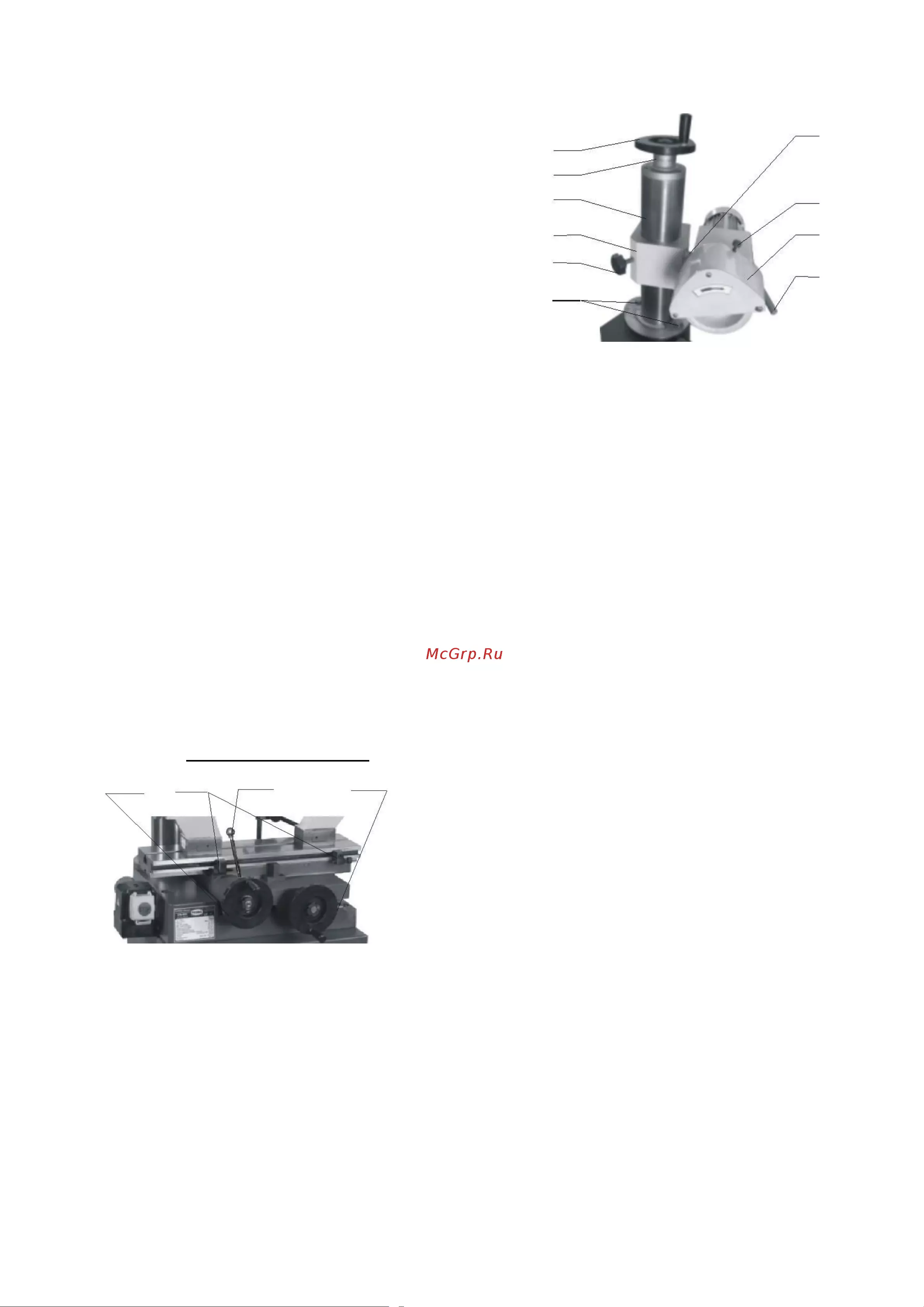

На фото.

– болты зажатия поворота опоры;

– ручка зажатия для положения шлифовальной головки по высоте;

– шлифовальная головка;

– стойка;

– лимб отсчѐта регулировки высоты шлифовальной головки.

– маховичѐк для перемещения шлифовального круга по высоте;

– место поворота при изменении наклона шлифовальной головки;

– винт крепления защитного кожуха заточного круга;

– защитный кожух;

10 – ручка крепления наклона шлифовальной головки.

Перемещение стола

Перемещение стола обеспечивается вра-

щением маховичков в лицевой части станка, с

помощью которых можно установить опти-

мальное расстояние между заточным кругом и

затачиваемым инструментом. Маховичѐк (4)

обеспечивает поперечное перемещение стола

и служит для присадки обрабатываемого ин-

струмента. Маховичѐк (1) совместно с рыча-

гом (3) обеспечивают быстрое продольное перемещение стола, движение ко-

торого может быть ограничено упорами продольного перемещения. Продоль-

ное перемещение используется для отвода инструмента от заточного круга,

при переустановке инструмента. С помощью упоров продольного перемеще-

ния осуществляют возврат затачиваемого инструмента в первоначальное по-

ложение.

На схеме:

1 – колесо продольного перемещения;

2 – фиксаторы продольного перемещения;
