Proma ON-800 [17/28] Схема стойки стола
Превью страниц
Страница 17 /
28
![Proma ON-800 [17/28] Схема стойки стола](/views2/1882960/page17/bg11.png)
Содержание
264- Оn 800
- Инструкция по эксплуатации
- Http www zavodprodam ru
- Танок для заточки инструментов
- N pe ac 400 v 50 hz
- Потребляемая мощность привода шпинделя
- Питание
- Предупреждающие знаки
- Цена деления лимба вертикальной подачи 0 2 мм
- Ход пиноли правой и левой опоры 50 мм
- Потребляемая мощность вертикальной подачи 60 ватт
- Х 750 х 550 мм
- Поперечный ход стола
- Х 130 мм
- Уровень шума а на рабочем месте
- Оценка шума оборудования 5 оценка шума оборудования
- Уровень акустического давления а
- На станке размещены информационные знаки и предупреждающие знаки ука на станке размещены информационные знаки и предупреждающие знаки ука зывающие на исходящую опасность см рис
- Угол поворота шлифовальной головки 40
- Мм цена деления лимба поперечной подачи 0 3 мм
- Масса станка
- Угол наклона шлифовальной головки 50
- Максимальный диаметр затачиваемого инструмента 80 мм максимальный диаметр заточного круга
- Технические данные
- Максимальное расстояние от стола до оси шпиндел
- Скорость вращения поворотного устройства 1400 об мин
- Максимальная длина затачиваемого инструмента
- Скорость вращения заточного круга 2800 об мин
- Вертикальное перемещение шлиф головки
- Размеры станка
- Размер т образного паза 14 мм
- Ватт
- Размер стола
- Продольный ход стола
- Затачивания инструмента в центрах 9 ограничители продольного перемещения 10 основание поперечного перемещения стола 11 маховичѐк поперечного перемещения стола 12 подставка станка 13 маховичѐк продольного перемещения 14 основание станка 15 выключатель 16 стол 17 стойка 18 заточной круг
- Электродвигатель
- Устройство станка см фото
- Ручка для зажатия положе
- Вертикального
- Ручк
- Регулируемая опора инстру
- Правая и левая опора для
- Пиноли в опорах центров
- Перемещения шлифовально
- Перемещения
- Ния заточного круга по вы
- Мента мента
- Маховичѐк
- Кожу
- Шлифовального диска
- Ка ка
- Шлифовального дис
- Зажим
- Соте
- Го диска го диска
- Ручка зажима угла наклона
- Внимание перед началом работы прочитайте инструкцию по использо ванию знак расположен в лицевой части электродвигателя 2 внимание при работе на станке используйте защитные очки знак рас положен в лицевой части электродвигателя 3 внимание не работайте на станке в перчатках знак расположен в ли цевой части электродвигателя 4 внимание опасность травмы в рабочем пространстве шлифовального диска знак расположен в лицевой части электродвигателя 5 внимание шлифовальный диск вращается по стрелке как указано на щитке знак расположен на крышке шлифовального диска 6 внимание при открытой крышке существует опасность поражения электрическим током знак расположен на выключателе
- Page11
- Установки шлифовального круга дает возмож
- Колесо продольного перемещения 2 фиксаторы продольного перемещения
- Точного круга 9 можно обеспечить достаточ
- Защитный кожух
- Тем самым гарантировать соблюдение условий
- Емое положение заточного круга рекоменду ем прежде всего установить емое положение заточного круга рекоменду ем прежде всего установить наклон круга после этого установить требуемую высоту круга относительно опоры дополнительную настройку после пробной шлифовки удобнее всего провести поворотом опоры
- Стойка
- Для того чтобы быстро установить требу
- Рые типы фасонных фрез
- Винт крепления защитного кожуха заточного круга
- Ручка крепления наклона шлифовальной головки
- Болты зажатия поворота опоры
- Ручка зажатия для положения шлифовальной головки по высоте
- Бив ручку 10 и меняя положение корпуса за
- Перемещение стола перемещение стола
- Безопасности работы на станке диапазон
- Перемещение стола обеспечивается вра
- Page13
- Ность затачивать торцовые поверхности и ци
- Ное пространство в зоне обработки детали и
- На фото на фото
- На схеме
- Место поворота при изменении наклона шлифовальной головки
- Щением маховичков в лицевой части станка с помощью которых можно установить опти мальное расстояние между заточным кругом и затачиваемым инструментом маховичѐк 4 обеспечивает поперечное перемещение стола и служит для присадки обрабатываемого ин струмента маховичѐк 1 совместно с рыча гом 3 обеспечивают быстрое продольное перемещение стола движение ко торого может быть ограничено упорами продольного перемещения продоль ное перемещение используется для отвода инструмента от заточного круга при переустановке инструмента с помощью упоров продольного перемеще ния осуществляют возврат затачиваемого инструмента в первоначальное по ложение
- Маховичѐк для перемещения шлифовального круга по высоте
- Шлифовальная головка
- Лимб отсчѐта регулировки высоты шлифовальной головки
- После того как выбран требуемый диаметр конуса вставьте инструмент
- Пользовать для закрепления рез
- Патрона для закрепления инструментов с нестандартными ци
- Обеспечивает при вращении инструмента мини
- Шлифование винтовых линий проводится следующим образом после
- Механизмы настройки вращения инструмента
- Цов для токарных станков 9 а
- Мальное биение в соответствие с типом ин
- Установка инструмента осуществляется непосредственно через хвостовик
- Линдрическими хвостовиками 10
- Точной установки инструмента и выбора заточного круга установить при по мощи поперечного перемещения необходимую глубину шлифования медлен но вращая ручку продольного перемещения плавно двигаемся к шлифоваль ному диску продвигая инструмент все время по опоре к концу затачиваемой части
- Крепление инструмента при помощи морзе
- Т образный паз продольного стола
- Струмента установите требуемые углы уклон на
- Использование трех кулачкового
- Струмента в близи круга устанавливайте его таким обра
- Зом чтобы он во время заточки не соприкасался с заточ зом чтобы он во время заточки не соприкасался с заточ ным кругом при шлифовании винтовых линий необходи мо высоту регулируемой опоры установить в соответствие с таблицей которая приведена в конце данной инструк ции чтобы избежать шлифования под неверным углом
- Служит для поддержки ин
- Вращающемся механизме универсальность
- С конусом морзе мк iv или при необходимости с помощью переходных вту лок инструменты с цилиндрическим хвостовиком устанавливаются при по мощи прижима нет в комплекте поставки
- Вращающегося механизма расши
- Ряет возможности основного обо
- Во вращающийся механизм
- Рычаг для быстрого перемещения стола 4 колесо поперечного перемещения
- Page15
- Рудования которые можно ис
- Регулируемая опора
- На фото стр 10
- Вать упорный центр с пережимом вать упорный центр с пережимом
- Трический вращающийся механизм трический вращающийся механизм
- Page17
- То 1 в первую очередь необходимо прочно то 1 в первую очередь необходимо прочно
- Те чтобы выбор упорных центров был вер те чтобы выбор упорных центров был вер
- 9 приспособление для установки токарных резцов 10 приспособление для установки цилиндрических хвостовиков 11 регулируемая опора
- Приспособления станка фото на стр 10
- Примеры как шлифовать с вращающимся механизмом см фото
- При шлифовании вкруговую фото2 при шлифовании вкруговую фото2
- После обработки одной детали при помощи рычага продольного переме
- Пазы для закрепления на столе 5 стопорное кольцо патрона
- Обработка между центрами и по диаметру фото обработка между центрами и по диаметру фото
- Ным если необходимо обработать материал ным если необходимо обработать материал
- Необходимо сменить опору центра на элек необходимо сменить опору центра на элек
- Малых размеров или инструмент до края у малых размеров или инструмент до края у
- Конус морзе мк iv 2 основание вращающегося механизма 3 шкала для установки угла поворота
- Щения отодвиньте инструмент от заточного круга и опоры поверните инстру мент на одну режущую кромку и повторите процесс по винтовой линии второй режущей кромки в случае неровностей на затачиваемой части инструмента процесс можно повторить заново
- Кольцо для осевой установки инструмента 7 зажимной болт для установки наклона 8 шкала для установки наклона
- Центрового отверстия необходимо использо центрового отверстия необходимо использо
- Закрепить опоры на подвижном столе следи закрепить опоры на подвижном столе следи
- Фото 1 при шлифовании между центрами фо
- Page19
- Щением поперечной режущей кромки изменяется осевое давление тип в ис пользование двойного центра с ленточкой подливается срок службы режущей кромки тип е 10 типы затачиваемых инструментов
- Фрезы цилиндрические с отверстием на торце под оправку см фото фрезы копирующие по центру см фото
- Фрезы концевые с цилиндрическим хвостовиком см фото фрезы шпоночные с цилиндрическим хвостовиком см фото фрезы фасонные с цилиндрическим хвостовиком см фото
- Фрезы концевые с коническим хвостовиком см фото
- На станке можно заточить и специально изготовленные сверла сокра
- Конструкцией сверла вращайте сверлом до тех пор пока не будет достигнут требуемый угол наклона или измените вылет сверла или же отрегулируйте угол наклона который можно комбинировать с наклоном шлифовального дис ка таким образом чтобы избежать неверного шлифования после переустанов ки инструмента центр сверла установите перед шлифовальным диском мед ленным вращением рукоятки 7 отшлифуйте обе стороны режущей кромки сверла информация о геометрических параметрах винтового сверла приведе на в таблицах в технических и производственных нормах
- И наклоном сверла установите инструмент таким образом чтобы при макси мальном выносе головы достигалась конечная фаза шлифования
- Если очевидно что начало или конец шлифования не сопоставимы с
- Для закрепления этих инструментов используется зажимы
- Page21
- Внимание после распаковки и монтажа оборудования рекомендуем
- Page23
- Таблица рекомендуемых углов
- Провести пятиминутную обкатку оборудования на холостом ходу при этом необходимо обеспечить безопасность окружающего рабочего пространства
- Который не входит в комплект поставки 11 техническое обслуживание
- Для того чтобы заменить заточной круг необходимо ослабить три кресто
- Для некоторых типов заточки необходимо использовать заточной круг
- Вых винта на крышке кожуха заточного круга и вывернуть болт крепления круга после чего можно старый круг снять перед установкой нового заточно го круга максимальные размеры которого приведены на табличках станка проверьте его на отсутствие трещин и сколов для этого слегка ударьте дере вянным молоточком по шлифовальному диску если звук тусклый или при глушенный этот заточной круг не должен быть использован при установке нового заточного круга между кругом и фланцами вложите бумажную про кладку установите круг и фланцы и закрутите болт крепления круга новый круг правьте до минимального биения алмазным карандашом
- Возможные виды заточки режущей кромки сверла а н см рис
- Довании можно проводить при отключенном питании электросети
- Для выравнивания заточного круга используется алмазный карандаш ко
- Данный станок имеет три места для смазки
- Чистку смазку смену шлифовальных дисков и ремонт на данном обору
- Внимание шлифование можно проводить только для инструментов
- Торый входит в комплект поставки данного оборудования
- Внимание при замене шлифовальных дисков следите за тем чтобы их
- Струкцией
- Внимание перед работой на станке обязательно ознакомьтесь с ин
- Станок для заточки оборудования снабжен
- Берегите заточной круг от ударов и от каких либо воздействий химически
- Смазка
- См фото рекомендуемый тип масла для пресс масленки mogul машинное масло lk 22 или его аналог mobil dte oil heavy medium смазку про
- Агрессивных веществ
- Рекомендуем один раз в год проводить осмотр электродвигателя специа
- Page25
- Охлаждение если возникает необходимость охладить
- Однорядными закрытыми шариковыми подшипни ками которые имеют консистентную смазку и ре монту не подлежат
- Обрабатываемую деталь реко мендуем проводить охлаждение кистью смоченной в охлаждающей жидкости эмульсии масле и т д по окончании обработки необходимо устранить из лишки охлаждающей жидкости с поверхности чтобы обеспечить качество шлифованных поверхностей
- Максимальный размер не превышал параметров 125 х 32 х 32 мм
- Листом электромехаником
- Которые могут быть прочно закреплены в зажимах или при помощи mk iv
- Изводить всегда перед началом и окончанием рабо ты на станке
- Km реле контактора
- Оборудовании может только специалист имею щий соответствующую квалификацию
- I отключается красной кнопкой 0 кнопка стоп служит для экстренно
- Ния инструмента фото справа
- Напряжение 3 n pe ac 400 v 50 hz подключение к сети 16 а l1 l2 l3 фазовые провода
- Ма вращения инструмента хр приводная вилка
- Красная кнопка 0
- Кнопка стоп кнопка экстренно
- Ключение к сети на16 а
- Зеленая кнопка i
- Запуск станка см фото запуск станка см фото
- Электрооборудование см фото
- Го отключения оборудования
- Электродвигатель механиз
- Внимание работать на данном электро
- Штекер подключения механизма враще
- Sb2 кнопка стоп
- Sb1 кнопка старт km1 контактор
- Схема подключения станка
- Page27
- Станок запускается зеленой кнопкой
- N средний провод pe защитный провод
- Предупреждение рекомендуемое под
- M электродвигатель шлифо вального диска м 1
- Отключения оборудования
- Наименование запасной части
- Название фирмы ____________________________________
- Модель оборудования заводской номер год выпуска
- Контактное лицо ____________________________________ дата________________________________________________
- Кол во марка тип размер
- Заявка заказ
- Заказ запасных частей
- Для заказа запасных частей и комплектующих просим вас пользоваться следующим бланком заказа
- Page29
- Штук паспорта
- Факс _______________________________________________
- Узла
- Уважаемый владелец оборудования proma
- Телефон ____________________________________________
- Страница
- Паспорта
- Номер позиции из
- Page31

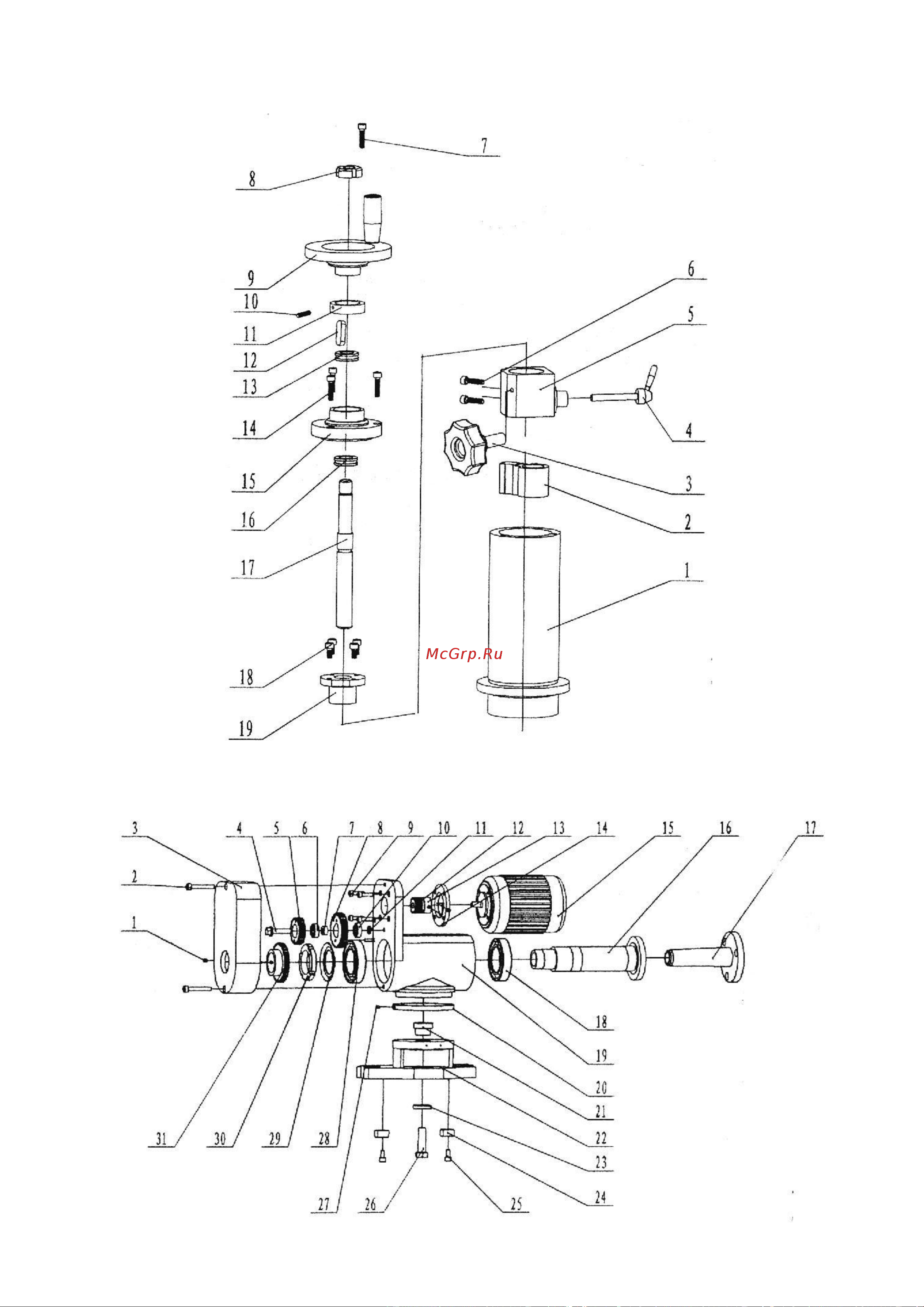

- Схема стойки стола
- Схема поворотного устройства с электроприводом
- Page33

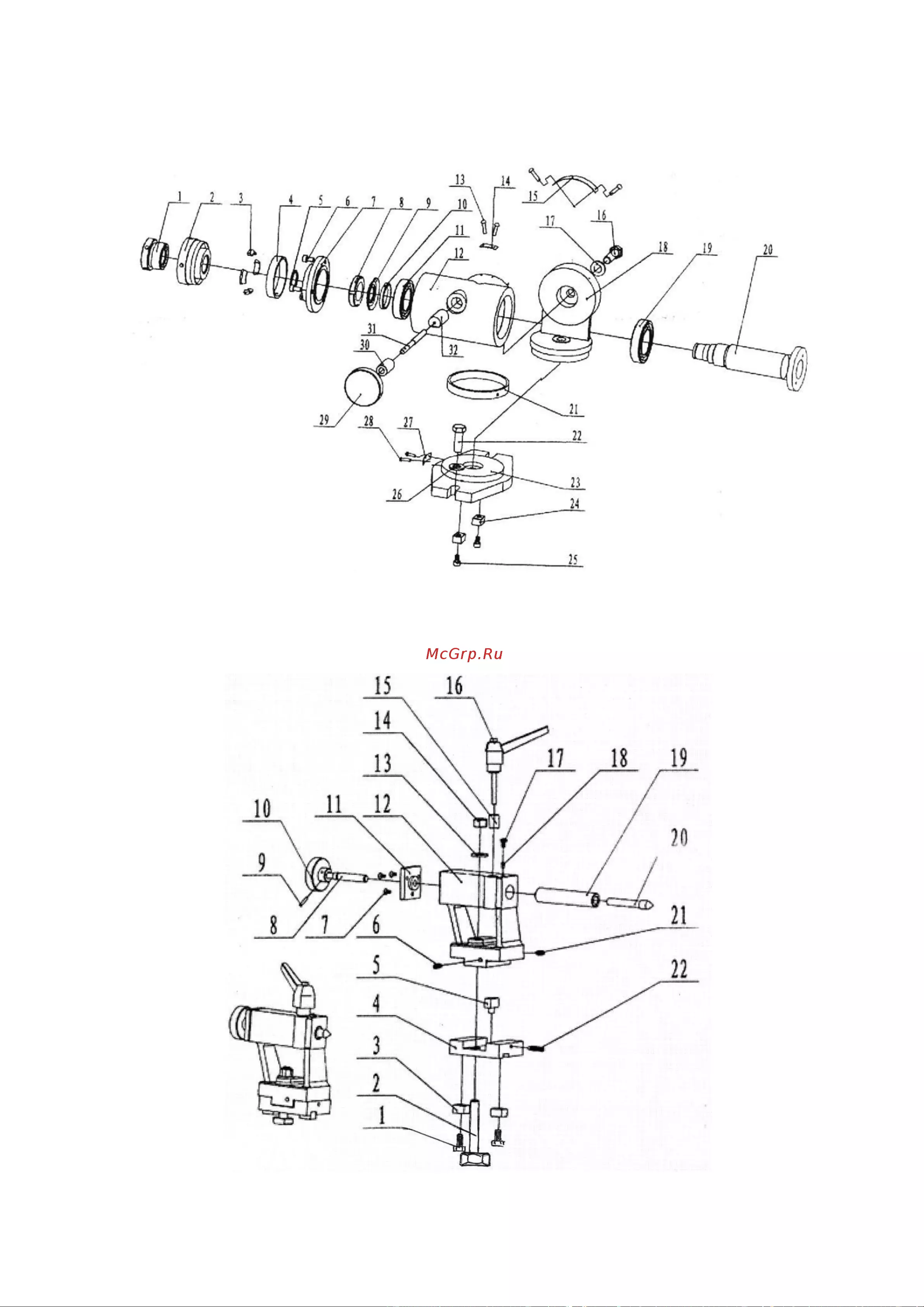

- Схема универсального поворотного устройства
- Схема левой опоры
- Page35
- Page37
- Схема электрического привода вращения заточного круга
- Схема правой опоры
- Предостережение
- Опасность предупреждение предостережение
- Опасность
- Они имеют следующее значение
- Общие положения
- Ного станка руководство по эксплуатации техобслуживанию наладке про граммированию и т д и не изучили каждую функцию и процесс
- Несоблюдение данных инструкций опасно для жизни
- Несоблюдение данных инструкций может привести к серьезному травма
- Указания по технике безопасности имеющиеся в данном руководстве
- Несоблюдение данных инструкций может привести к повреждению обо
- Тизму или к значительному повреждению оборудования
- Не включайте станок для работы если вы не прочли все инструкции дан
- Техника безопасности
- Можно разделить на 3 категории
- Служивающего персонала так и для защиты самого станка несмотря на это нельзя предусмотреть все возможные ситуации поэтому прежде чем присту пить к обслуживанию данного агрегата нужно прочитать и уяснить данный раздел кроме того обслуживающий персонал должен предусмотреть и другие аспекты возможной опасности связанные с окружающими условиями и мате риалом
- Данный станок оснащен различным оборудованием как для защиты об
- Рудования или к небольшим ранениям
- Всегда соблюдайте инструкции по технике безопасности указанные на
- Прикрепленных к оборудованию табличках не удаляйте и не повреждайте эти наклейки в случае повреждения табличек или их плохой читаемости свяжи тесь с фирмой производителем
- Page39
- Призыв к осторожности
- Предупреждение
- Page41
- Основные положения техники безопасности
- Опасность
- Page43
- Page45
- Page47
- Условия гарантийного сопровождения станков proma
- Page49
- Page51
- Рекламация
- ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________
- ______________________________
- Page53
Похожие устройства
-
Белмаш GC-650Руководство по использованию -
Champion C2001 PROРуководство по эксплуатации -
Белмаш GSB-700Инструкция по эксплуатации -
Белмаш GC-650Инструкция по эксплуатации -
Stihl 52032000008Инструкция по эксплуатации -
Einhell PXC GE-CS 18 Li-Solo (4499940)Инструкция по эксплуатации -
Диолд МЗС-02Инструкция по эксплуатации -
СОЮЗ ТСС-60013Инструкция по эксплуатации -
Rezer EG-235-CNИнструкция по эксплуатации -
Rezer EG-85-CNИнструкция по эксплуатации -
Кратон PBS-630Инструкция по эксплуатации -
Champion C2002 12VИнструкция по эксплуатации
