![Proma ON-800 [5/28] Затачивания инструмента в центрах 9 ограничители продольного перемещения 10 основание поперечного перемещения стола 11 маховичѐк поперечного перемещения стола 12 подставка станка 13 маховичѐк продольного перемещения 14 основание станка 15 выключатель 16 стол 17 стойка 18 заточной круг](/views2/1882960/page5/bg5.png)
1. Внимание! Перед началом работы прочитайте инструкцию по использо-
ванию! (знак расположен в лицевой части электродвигателя);
2. Внимание! при работе на станке используйте защитные очки! (знак рас-
положен в лицевой части электродвигателя);
3. Внимание! Не работайте на станке в перчатках! (знак расположен в ли-
цевой части электродвигателя);
4. Внимание! Опасность травмы в рабочем пространстве шлифовального
диска! (знак расположен в лицевой части электродвигателя);
5. Внимание! Шлифовальный диск вращается по стрелке, как указано на
щитке! (знак расположен на крышке шлифовального диска);
6. Внимание! При открытой крышке существует опасность поражения
электрическим током! (знак расположен на выключателе).

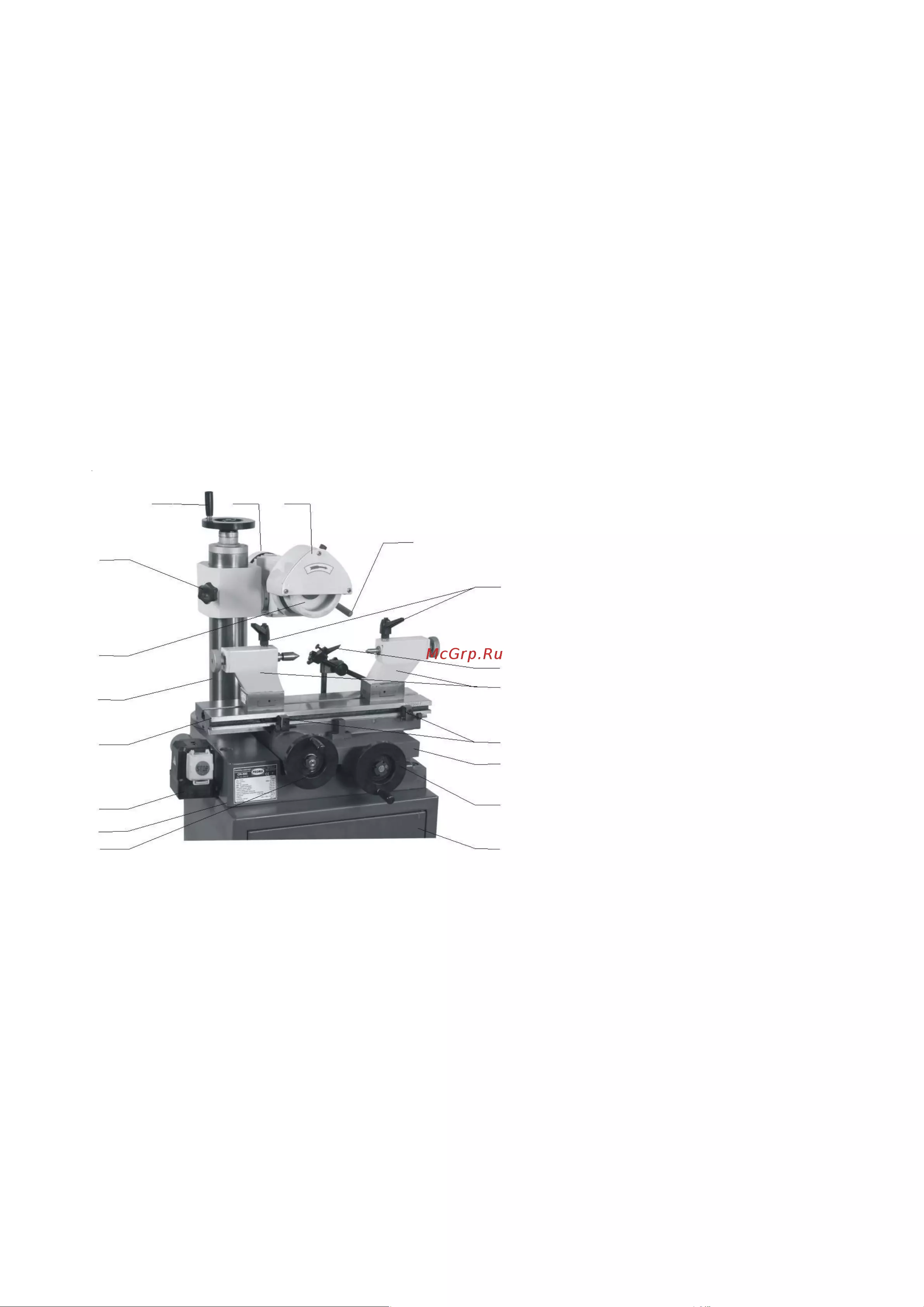

7. Устройство станка (см. фото).
1
18
17
16
15
14
13
2
3
4
1.
Ручка для зажатия положе-
5
ния заточного круга по вы-
соте.
6
2.
Маховичѐк
вертикального
перемещения
шлифовально-
го диска.
7
3.
Электродвигатель;
8
4.
Кожух
шлифовального дис-
ка.
9
5.
Ручка
зажима
угла наклона
10
шлифовального диска;
6.
Ручка
зажима
перемещения
11
пиноли в опорах центров.
12
7.
Регулируемая опора инстру-
мента.
8. Правая и левая опора для
затачивания инструмента в центрах.
9. Ограничители продольного перемещения.
10. Основание поперечного перемещения стола.
11. Маховичѐк поперечного перемещения стола.
12. Подставка станка.
13. Маховичѐк продольного перемещения;
14. Основание станка;
15. Выключатель.
16. Стол.
17. Стойка.
18. Заточной круг.
7
