После обработки одной детали при помощи рычага продольного переме-

щения отодвиньте инструмент от заточного круга и опоры. Поверните инстру-

мент на одну режущую кромку и повторите процесс по винтовой линии второй

режущей кромки. В случае неровностей на затачиваемой части инструмента,

процесс можно повторить заново.

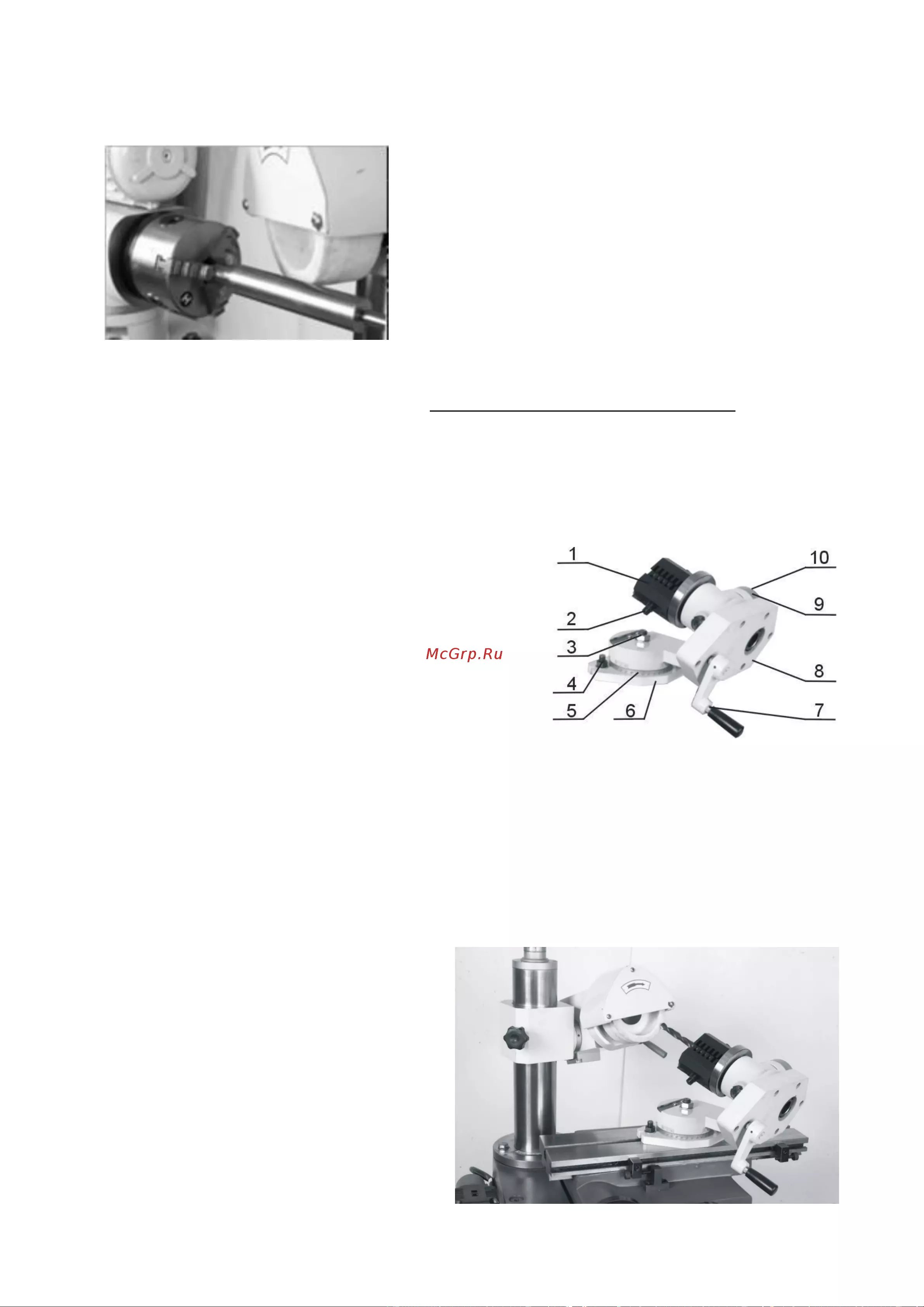

На фото стр. 10:

1 - Конус Морзе Мк IV;

2 – основание вращающегося механизма;

3 – шкала для установки угла поворота;

4 – пазы для закрепления на столе;

5 – стопорное кольцо патрона;

6 – кольцо для осевой установки инструмента;

7 – зажимной болт для установки наклона;

8 – шкала для установки наклона.

Приспособления станка (фото на стр 10):

(9) – приспособление для установки токарных резцов;

(10) – приспособление для установки цилиндрических хвостовиков;

(11) – регулируемая опора.

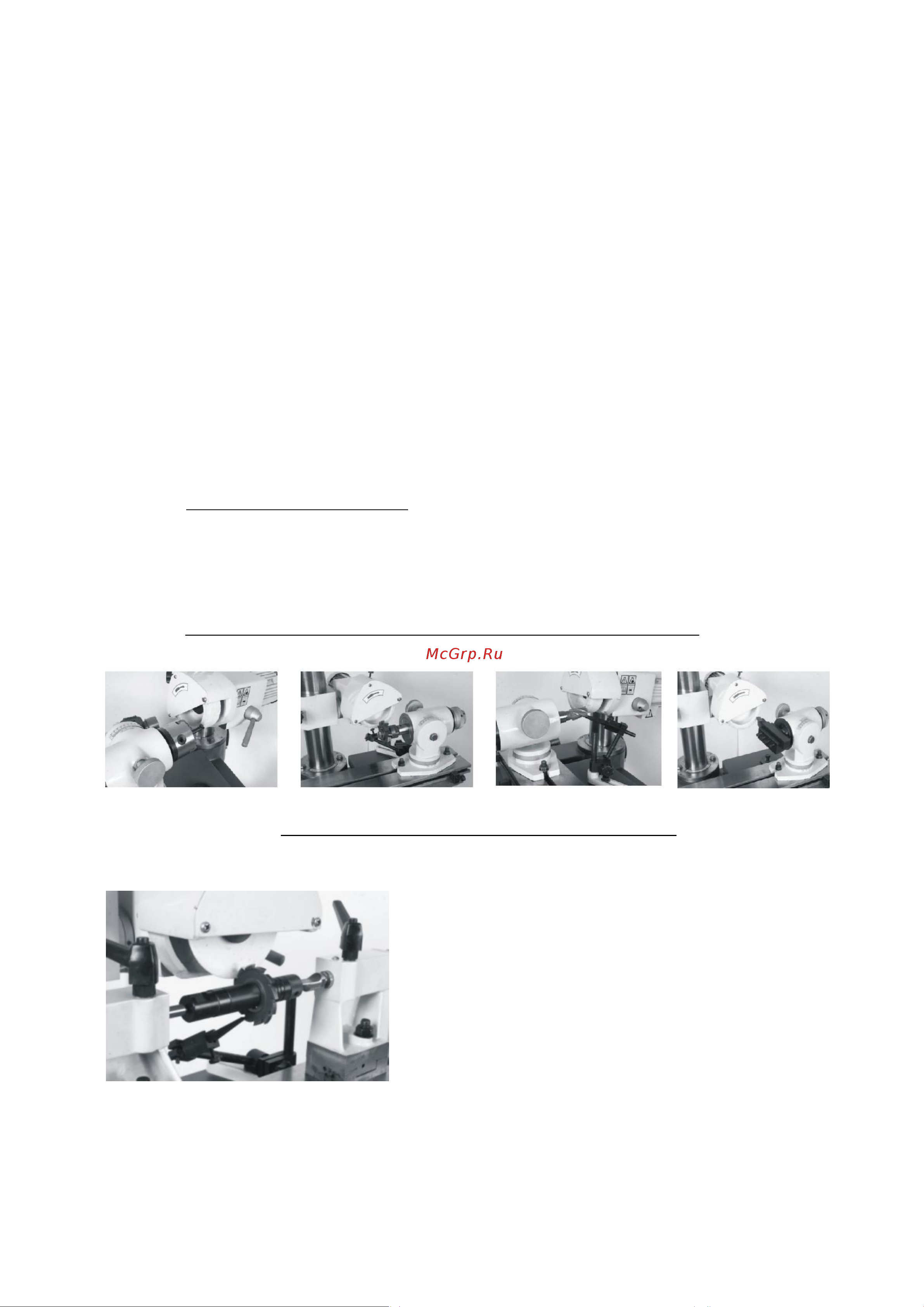

Примеры, как шлифовать с вращающимся механизмом (см. фото).

Обработка между центрами и по диаметру (фото)

Фото 1

При шлифовании между центрами (фо-

то 1) в первую очередь необходимо прочно

закрепить опоры на подвижном столе. Следи-

те, чтобы выбор упорных центров был вер-

ным. Если необходимо обработать материал

малых размеров или инструмент до края у

центрового отверстия необходимо использо-

вать упорный центр (с пережимом).

При шлифовании вкруговую (фото2)

необходимо сменить опору центра на элек-

трический вращающийся механизм.
