8. Перевозка и монтаж.

После освобождения станка от упаковки, проверьте комплект поставки

согласно списку, приведенному в данной инструкции. Все металлические ча-

сти станка покрыты специальным защитным материалом, который необходимо

удалить перед началом работы оборудования. Не используйте нитро раствори-

тель, он негативно влияет на краску станка. После очистки станка от защитно-

го материала все шлифованные поверхности (такие как, например, стол, опора

или шпиндель) необходимо смазать обычным машинным маслом.

Для монтажа станка следуйте данной инструкции и последовательно вы-

полните следующие шаги:

1. Подготовьте все детали и составные части станка.

2. Станок для заточки инструмента прикрепите к рабочему столу болта-

ми через отверстия в основании (анкерных болтов нет в комплекте поставки).

Длина болтов зависит от прочности материала рабочего стола или подставки.

В случае если фундамент под станок сделан из металла, рекомендуем подло-

жить деревянную амортизирующую прокладку для исключения вибрации

станка.

Способ установки.

Рекомендуем установить станок для заточки оборудования на специаль-

ное тщательно подготовленное место. Для перемещения станка необходимо

задействовать как минимум два человека. Перед тем как изменить местополо-

жение станка убедитесь, все ли зажимные болты прочно затянуты.

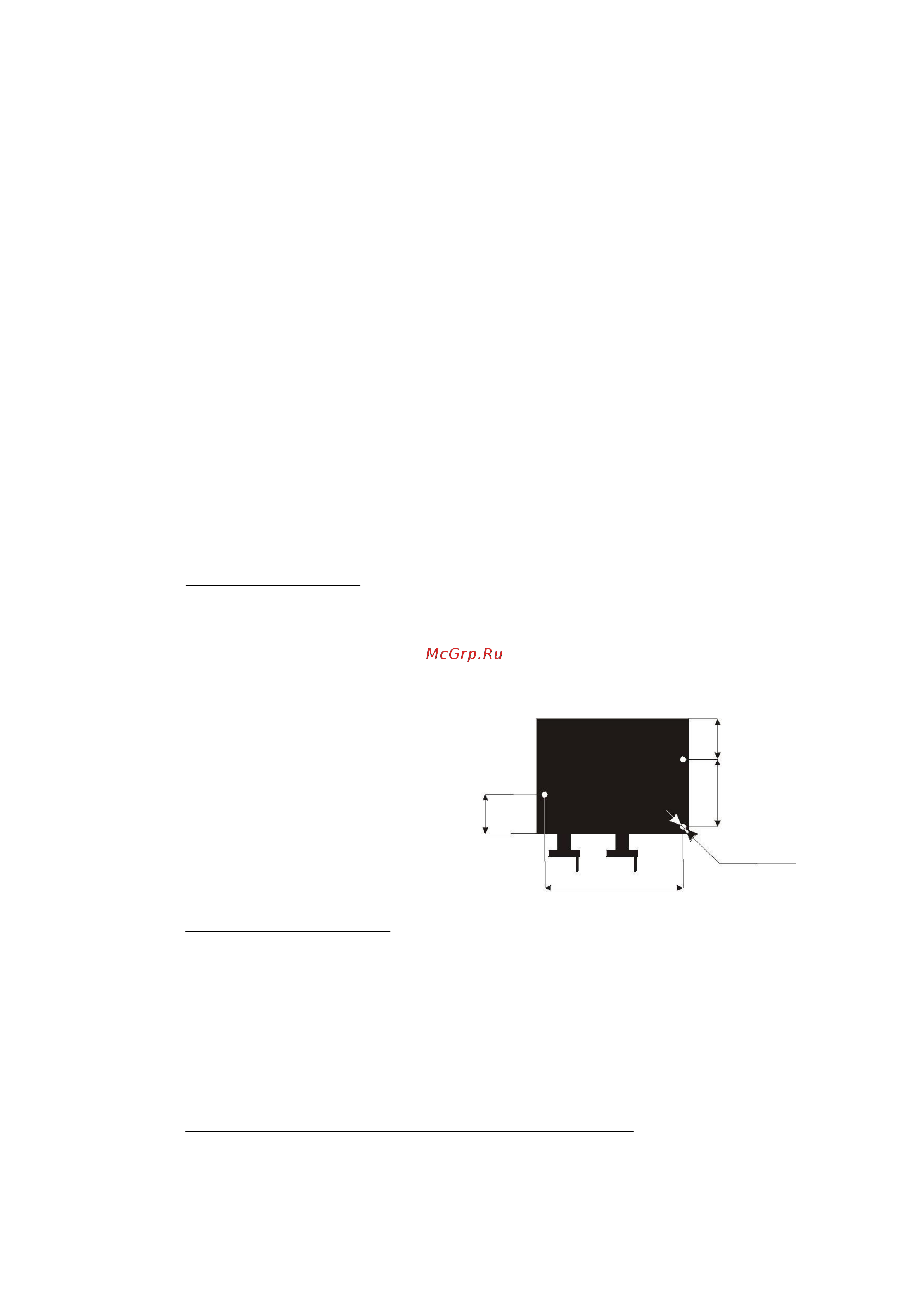

Размещение станка на

подставке (см. схему)

100 mm

3 x 8 mm

430 mm

Обслуживание станка На станке для заточки инструмента

единовременно должен работать толь-

ко один человек. Единственно правильное положение рабочего персонала

находится с лицевой части станка, откуда можно свободно управлять всеми

элементами управления станка.

9. Управление станком.

Регулировка положения шлифовальной головки (см. рис. на стр. 9)

Ослабьте зажимной ручку (2), установите необходимую высоту шлифо-

вальной головки (3), используя маховичек (6) с лимбом (5) на стойке (4). Здесь

же можно отрегулировать наклон заточного круга под разными углами. Осла-
