и наклоном сверла. Установите инструмент таким образом, чтобы при макси-
мальном выносе головы достигалась конечная фаза шлифования.
Если очевидно, что начало или конец шлифования не сопоставимы с
конструкцией сверла, вращайте сверлом до тех пор, пока не будет достигнут
требуемый угол наклона, или измените, вылет сверла или же отрегулируйте
угол наклона, который можно комбинировать с наклоном шлифовального дис-
ка таким образом, чтобы избежать неверного шлифования. После переустанов-
ки инструмента центр сверла установите перед шлифовальным диском. Мед-
ленным вращением рукоятки (7) отшлифуйте обе стороны режущей кромки
сверла. Информация о геометрических параметрах винтового сверла приведе-
на в таблицах в технических и производственных нормах.
На станке можно заточить и специально изготовленные сверла. Сокра-

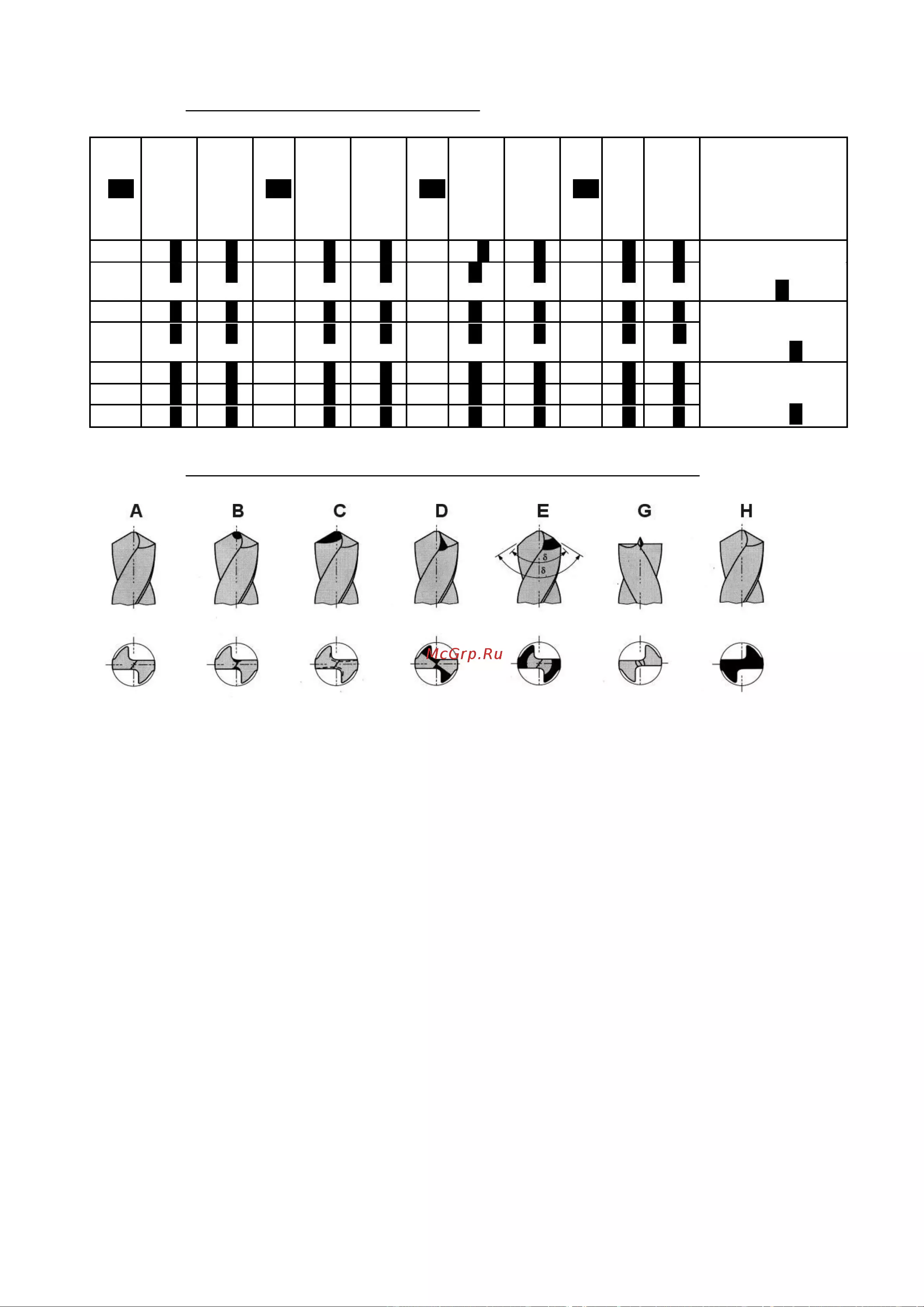

щением поперечной режущей кромки изменяется осевое давление (тип В). Ис-
пользование двойного центра с ленточкой подливается срок службы режущей
кромки (тип Е).
10. Типы затачиваемых инструментов.

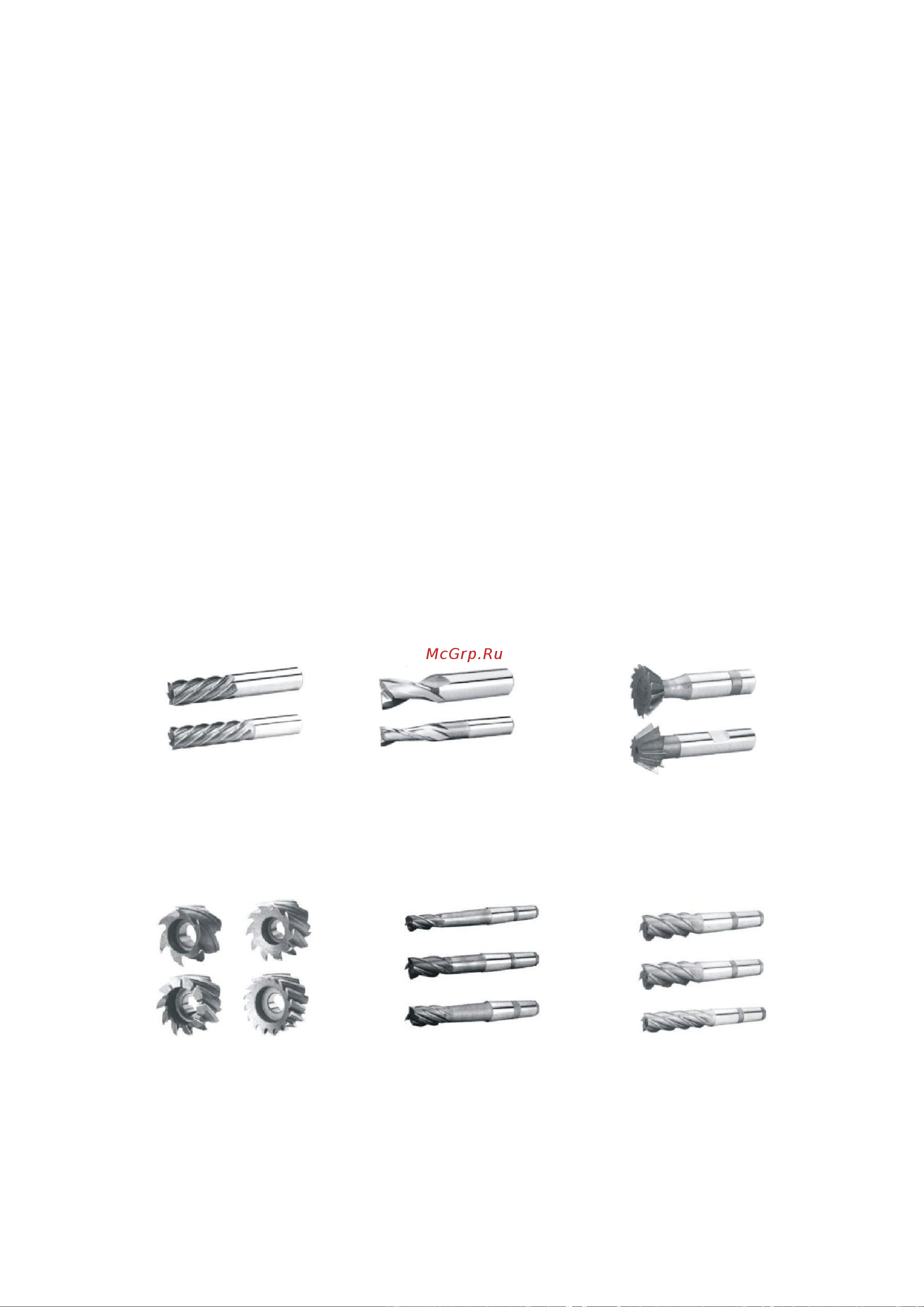

Фрезы концевые с цилиндрическим хвостовиком (см. фото)
Фрезы шпоночные с цилиндрическим хвостовиком (см. фото)
Фрезы фасонные с цилиндрическим хвостовиком (см. фото)
Для закрепления этих инструментов используется зажимы!
Фрезы цилиндрические с отверстием на торце под оправку (см.
фото) Фрезы копирующие (по центру, см. фото)
Фрезы концевые с коническим хвостовиком (см. фото)
13
