12. Электрооборудование (см. фото).

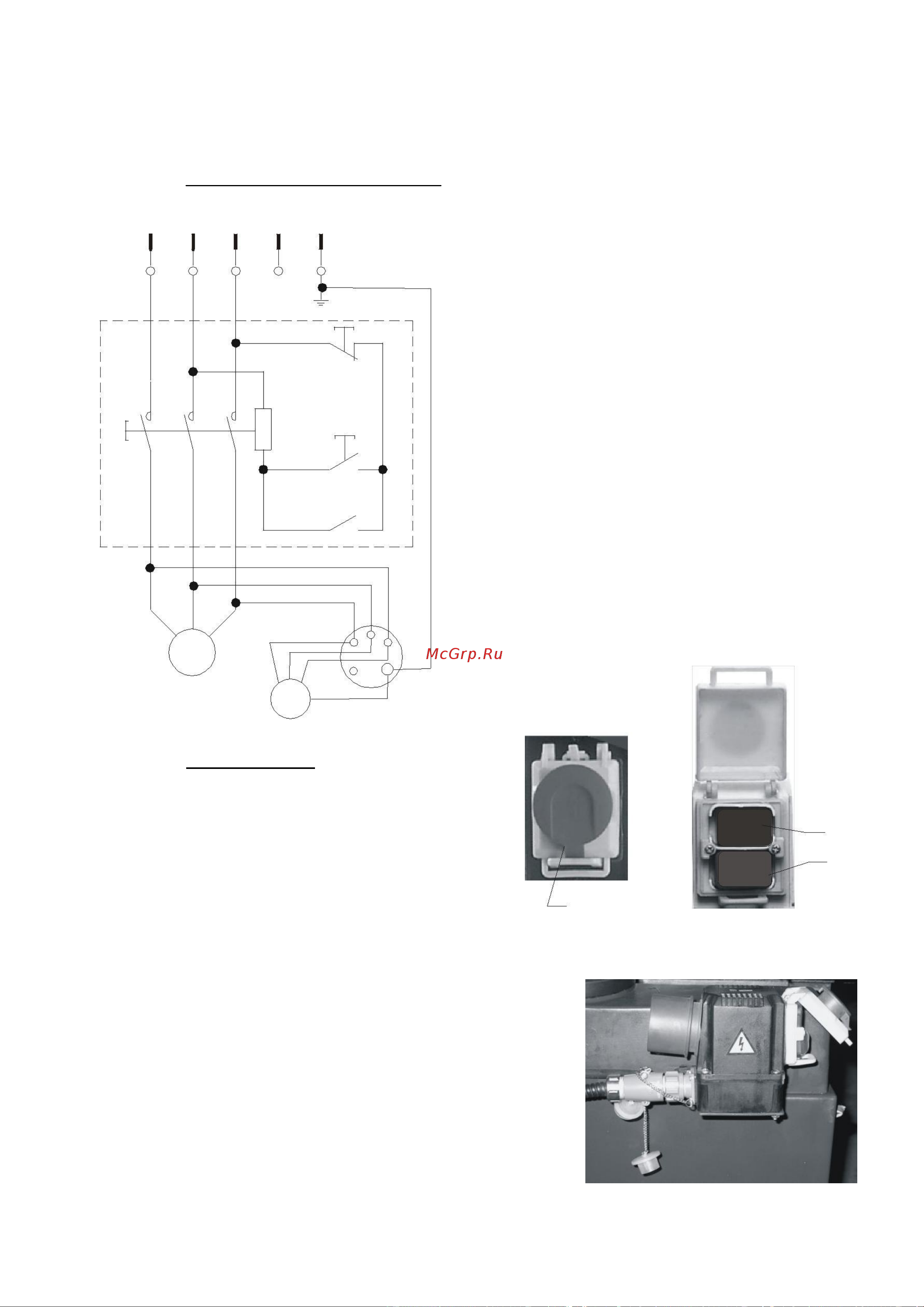

Схема подключения станка

SB2

SB1

KM1

120W

60W

Напряжение 3/ N PE AC/ 400 V, 50 Hz

Подключение к сети 16 А

L1,L2,L3 фазовые провода

N средний провод

PE защитный провод

SB2 кнопка стоп

SB1 кнопка старт

KM1 контактор

KM реле контактора

M электродвигатель шлифо-

вального диска

М 1 электродвигатель механиз-

ма вращения инструмента

ХР приводная вилка

Запуск станка (см. фото)

– зеленая кнопка «I»;

– красная кнопка «0»;

– кнопка «Стоп» (кнопка экстренно-

го

отключения оборудования).

I 0

Станок запускается зеленой кнопкой

«I», отключается красной кнопкой «0». Кнопка «Стоп» служит для экстренно-

го отключения оборудования.

Штекер подключения механизма враще-

ния инструмента (Фото справа)

Внимание! Работать на данном электро-

оборудовании может только специалист, имею-

щий соответствующую квалификацию.

Предупреждение! Рекомендуемое под-

ключение к сети на16 А.
