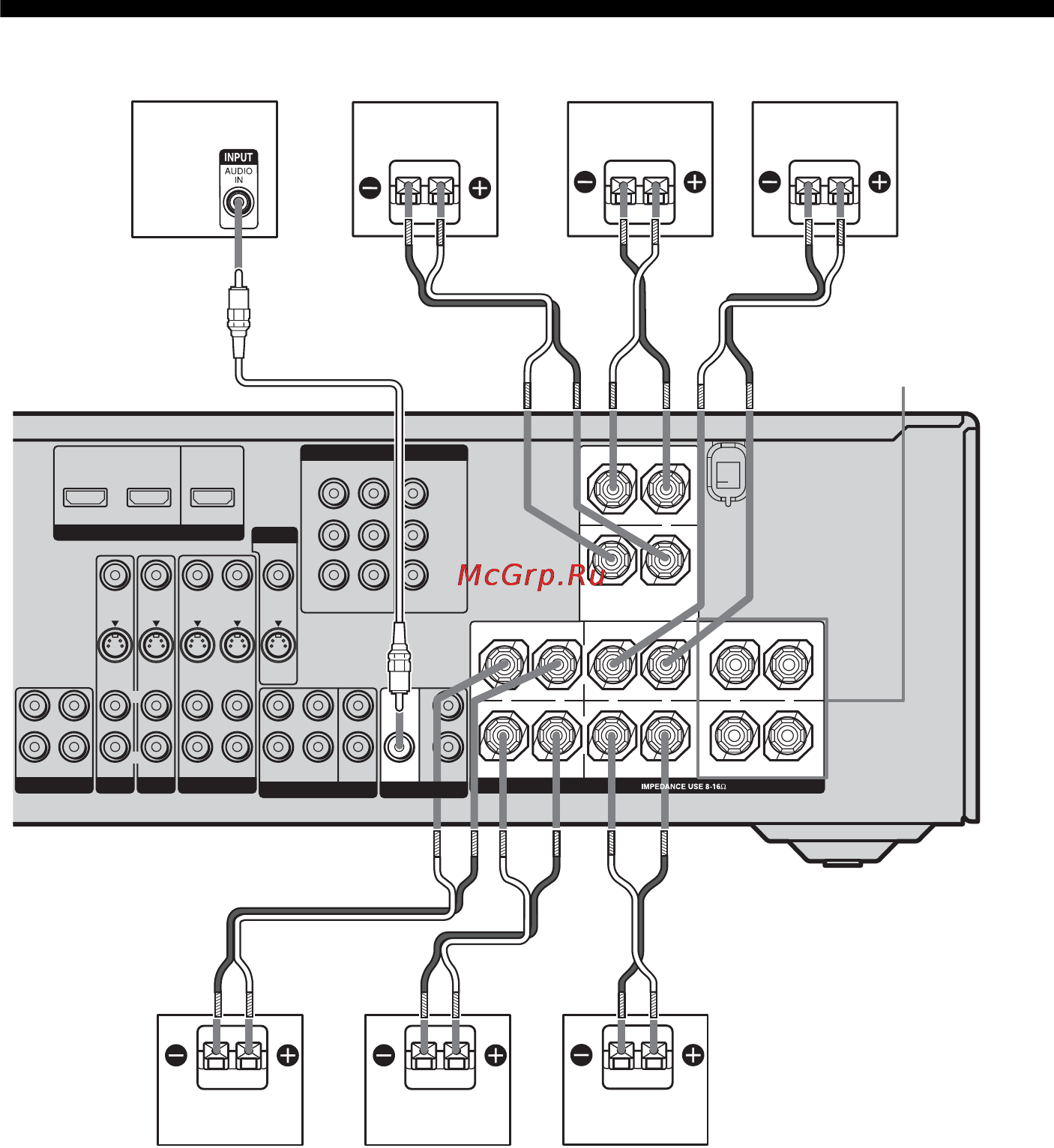

2. Подключение громкоговорителей
AПередний громкоговоритель A (Л)
BПередний громкоговоритель A (П)
CЦентральный громкоговоритель
DГромкоговоритель объемного
звучания (Л)
EГромкоговоритель объемного
звучания (П)
FЗадний громкоговоритель
объемного звучания
GСабвуфер
b)
HDMI
DVD IN
ASSIGNABLE
VIDEO 2 IN
MONITOR OUT
L
R
AUDIO IN
VIDEO IN
DVD
AUDIO IN
S-VIDEO
IN
VIDEO IN
VIDEO 2
AUDIO IN
S-VIDEO
IN
VIDEO OUT
VIDEO 1
AUDIO OUT
S-VIDEO
OUT
VIDEO IN
S-VIDEO
IN
L
R
MD/TAPE
OUT
L
R
IN
VIDEO OUT
S-VIDEO
OUT
MONITOR
PRE OUT
SURROUND
SUB
WOOFER
CENTER
FRONT
L
R
MULTI CH IN
SURROUND BACK
CENTER
–
FRONT A
R
R
FRONT B
R
L
L
L
+
–
+
–
+
–
SUB
WOOFER
L
R
DVD
IN
VIDEO 2
IN
MONITOR
OUT
COMPONENT VIDEO
Y
ASSIGNABLE
P
B
/C
B
/B–Y
P
R
/C
R
/R–Y
PRE OUT
SURROUND
SPEAKERS
SURROUND
+
GF
BED
A
SPEAKERS FRONT B
a)
C
B
B
A
AМонофонический аудиокабель (не входит в комплект)
BКабели громкоговорителей (не входят в комплект)
