30
RU
C:\Documents and
Settings\pc13\Desktop\JC061094_2680065812DG700_RU\2680065812\RU03CON_STR-DG700-
CEL.fm
masterpage: Left
STR-DG700
2-680-065-81 (2)

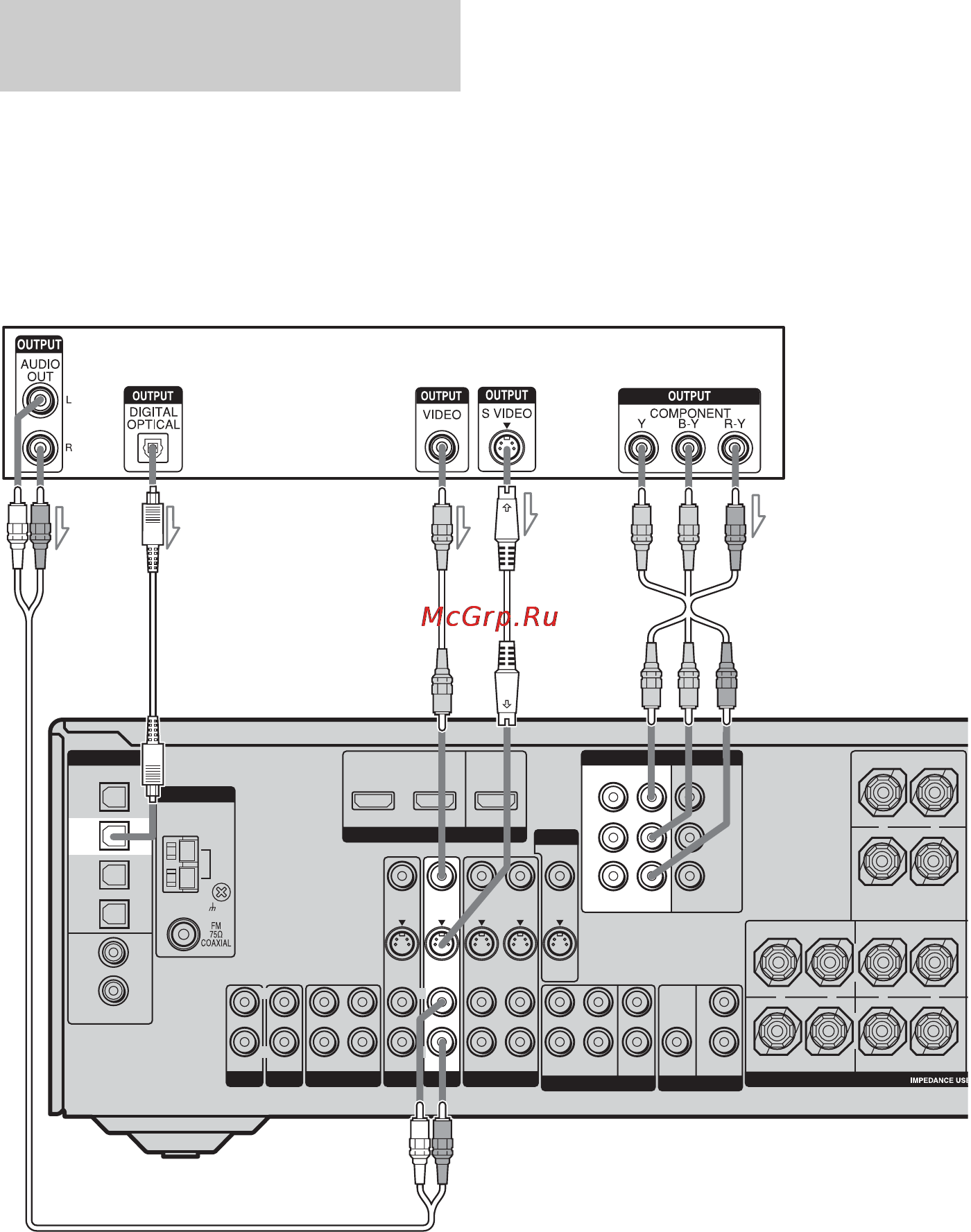

На следующем рисунке показано, как
подсоединить спутниковый тюнер.
Подключать все кабели не требуется.
Подсоедините аудио- и видеокабели к
соответствующим гнездам
компонентов.
Примечания
•При подключении оптических цифровых
кабелей вставляйте разъемы кабелей до
щелчка.
•Не перегибайте и не скручивайте
оптические кабели.
Совет
Все цифровые аудиогнезда поддерживают
частоты дискретизации 32 кГц, 44,1 кГц,
48 кГц и 96 кГц.
Подсоединение
спутникового тюнера
ANTENNA
AM
DVD IN
ASSIGNABLE
L
R
AUDIO IN
VIDEO IN
DVD
AUDIO IN
S-VIDEO
IN
VIDEO 1
AUDIO OUT
S-VIDEO
OUT
VIDEO IN
S-VIDEO
IN
L
SA-CD
/
CD
MD/TAPE
OUT
L
R
IN
IN
AUX
IN
L
R
VIDEO OUT
S-VIDEO
OUT
MONITOR
SURROUND BACK
CENTER
+
–
SURROUND FRONT A
R
R
L
L
+
–
+
–
SPEAKERS
SUB
WOOFER
SURROUND
PRE OUT
L
R
SURROUND
SUB
WOOFER
CENTER
FRONT
L
R
MULTI CH IN
VIDEO IN
S-VIDEO
IN
DIGITAL
VIDEO 1
IN
VIDEO 2
IN
MD/
TAPE
IN
MD/
TAPE
OUT
DVD
IN
SA-CD/
CD
IN
COAXIAL
OPTICAL
DVD
IN
VIDEO 2
IN
MONITOR
OUT
Y
P
R
/C
R
/R–Y
VIDEO OUT
VIDEO 2
AUDIO IN
R
HDMI
VIDEO 2 IN
MONITOR OUT
COMPONENT VIDEO
ASSIGNABLE
P
B
/C
B
/B–Y
Спутниковый тюнер
A
BCED
A Аудиокабель (не прилагается)
B Оптический цифровой кабель (не прилагается)
C Видеокабель (не прилагается)
D Кабель S VIDEO (не прилагается)
E Компонентный видеокабель (не прилагается)
