Подготовка к эксплуатации
Изображение, воспроизводимое
компонентом, обеспечивающим
визуальное отображение и
подключенным к данному ресиверу,
может отображаться на экране
телевизора.
Подключать все кабели не требуется.
Подсоедините видеокабели к
соответствующим гнездам
компонентов.
Примечания
•Подключите компоненты для
воспроизведения изображения, например
телемонитор или проектор, к гнезду
MONITOR OUT на ресивере.
•Включите ресивер, когда видео- и
аудиосигналы воспроизводящего
компонента будут выводиться на телевизор
через ресивер. Если питание ресивера не
будет включено, то ни видео-, ни
аудиосигналы передаваться не будут.
Совет
При подсоединении с помощью гнезда
MONITOR OUT к телемонитору можно
просматривать выбранное вводимое
изображение.
Подсоединение
телемонитора
DIGITAL
VIDEO 1
IN
VIDEO 2
IN
MD/
TAPE
IN
MD/
TAPE
OUT
DVD
IN
SA-CD/
CD
IN
COAXIAL
OPTICAL
ANTENNA
AM
HDMI
DVD IN
ASSIGNABLE
VIDEO 2 IN
MONITOR OUT
L
R
AUDIO IN
VIDEO IN
DVD
AUDIO IN
S-VIDEO
IN
VIDEO IN
VIDEO 2
AUDIO IN
S-VIDEO
IN
VIDEO OUT
VIDEO 1
AUDIO OUT
S-VIDEO
OUT
VIDEO IN
S-VIDEO
IN
L
R
SA-CD
/
CD
MD/TAPE
OUT
L
R
IN
IN
AUX
IN
L
R
VIDEO OUT
S-VIDEO
OUT
SURROUND BACK
CENTER
+
–
SURROUND FRONT A
R
R
L
L
+
–
+
–
SPEAKERS
SUB
WOOFER
SURROUND
PRE OUT
L
R
SURROUND
SUB
WOOFER
CENTER
FRONT
L
R
MULTI CH IN
DVD
IN
VIDEO 2
IN
MONITOR
OUT
ASSIGNABLE
P
R
/C
R
/R–Y
MONITOR
COMPONENT VIDEO
Y
P
B
/C
B
/B–Y

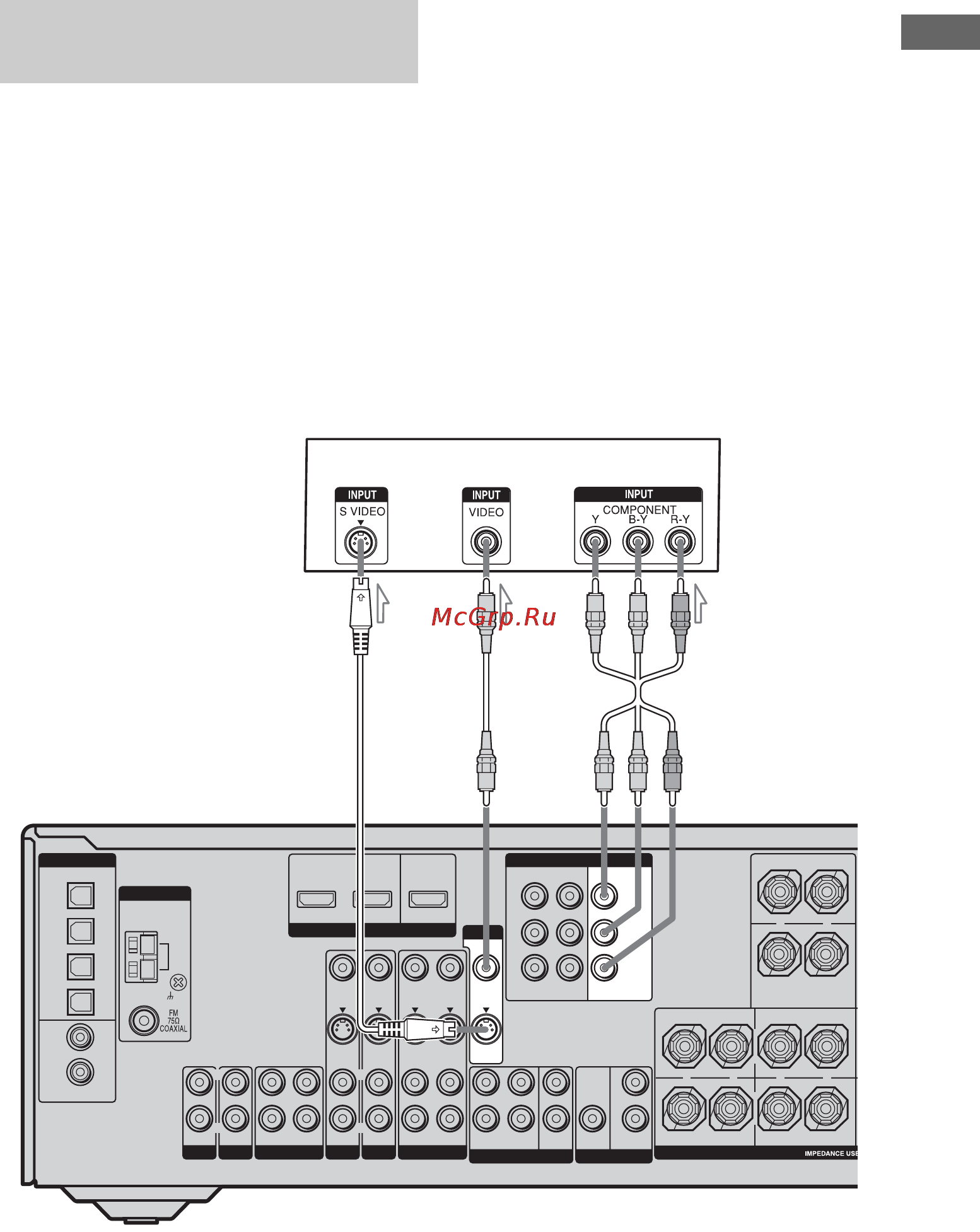

Телемонитор
BAC
A Кабель S VIDEO (не прилагается)
B Видеокабель (не прилагается)
C Компонентный видеокабель (не прилагается)
