Подготовка к эксплуатации
HDMI - это сокращение от High-
Definition Multimedia Interface. Это
интерфейс, который используется для
передачи аудио- и видеосигналов в
цифровом формате.
Звук воспроизводится через
громкоговоритель телевизора, только
если компонент для воспроизведения и
этот ресивер, а также этот ресивер и
телевизор соединены с использованием
гнезда HDMI. Чтобы воспроизводить
звук через прилагаемые
громкоговорители с эффектом
многоканального объемного звучания:
– соедините цифровые аудиогнезда на
воспроизводящем компоненте с
ресивером;
– выключите телевизор или отключите
на нем звук.
Подключение
компонентов с помощью
гнезд HDMI
DIGITAL
VIDEO 1
IN
VIDEO 2
IN
MD/
TAPE
IN
MD/
TAPE
OUT
DVD
IN
SA-CD/
CD
IN
COAXIAL
OPTICAL
ANTENNA
AM
HDMI
ASSIGNABLE
L
R
AUDIO IN
VIDEO IN
DVD
AUDIO IN
S-VIDEO
IN
VIDEO IN
VIDEO 2
AUDIO IN
S-VIDEO
IN
VIDEO OUT
VIDEO 1
AUDIO OUT
S-VIDEO
OUT
VIDEO IN
S-VIDEO
IN
L
R
SA-CD
/
CD
MD/TAPE
OUT
L
R
IN
IN
AUX
IN
L
R
VIDEO OUT
S-VIDEO
OUT
MONITOR
SURROUND BACK
CENTER
+
–
SURROUND FRONT A
R
R
L
L
+
–
+
–
SPEAKERS
SUB
WOOFER
SURROUND
PRE OUT
L
R
SURROUND
SUB
WOOFER
CENTER
FRONT
L
R
MULTI CH IN
DVD
IN
VIDEO 2
IN
MONITOR
OUT
COMPONENT VIDEO
Y
ASSIGNABLE
P
B
/C
B
/B–Y
P
R
/C
R
/R–Y
DVD IN VIDEO 2 IN
MONITOR OUT

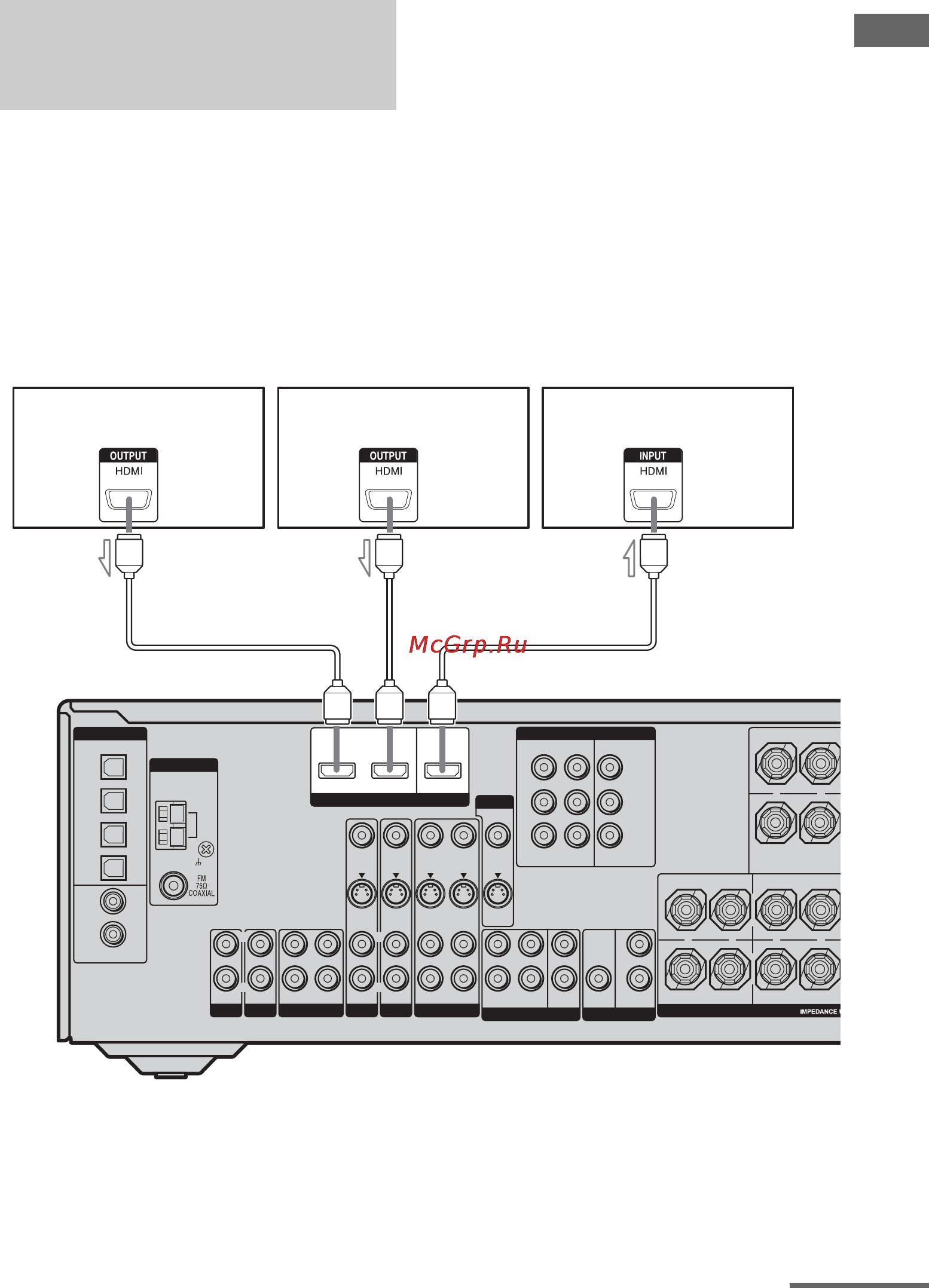

DVD-проигрыватель Спутниковый тюнер Телемонитор,
проектор и т.д.
AAA
A Кабель HDMI (не прилагается)
Рекомендуется использовать кабель HDMI Sony.
продолжение следует
