Sony STR-DG700 [21/104] B a c a
![Sony STR-DG700 [21/104] B a c a](/views2/1090396/page21/bg15.png)
21
RU
C:\Documents and
Settings\pc13\Desktop\JC061094_2680065812DG700_RU\2680065812\RU03CON_STR-DG700-
CEL.fm
masterpage: Right
STR-DG700
2-680-065-81 (2)
Подготовка к эксплуатации

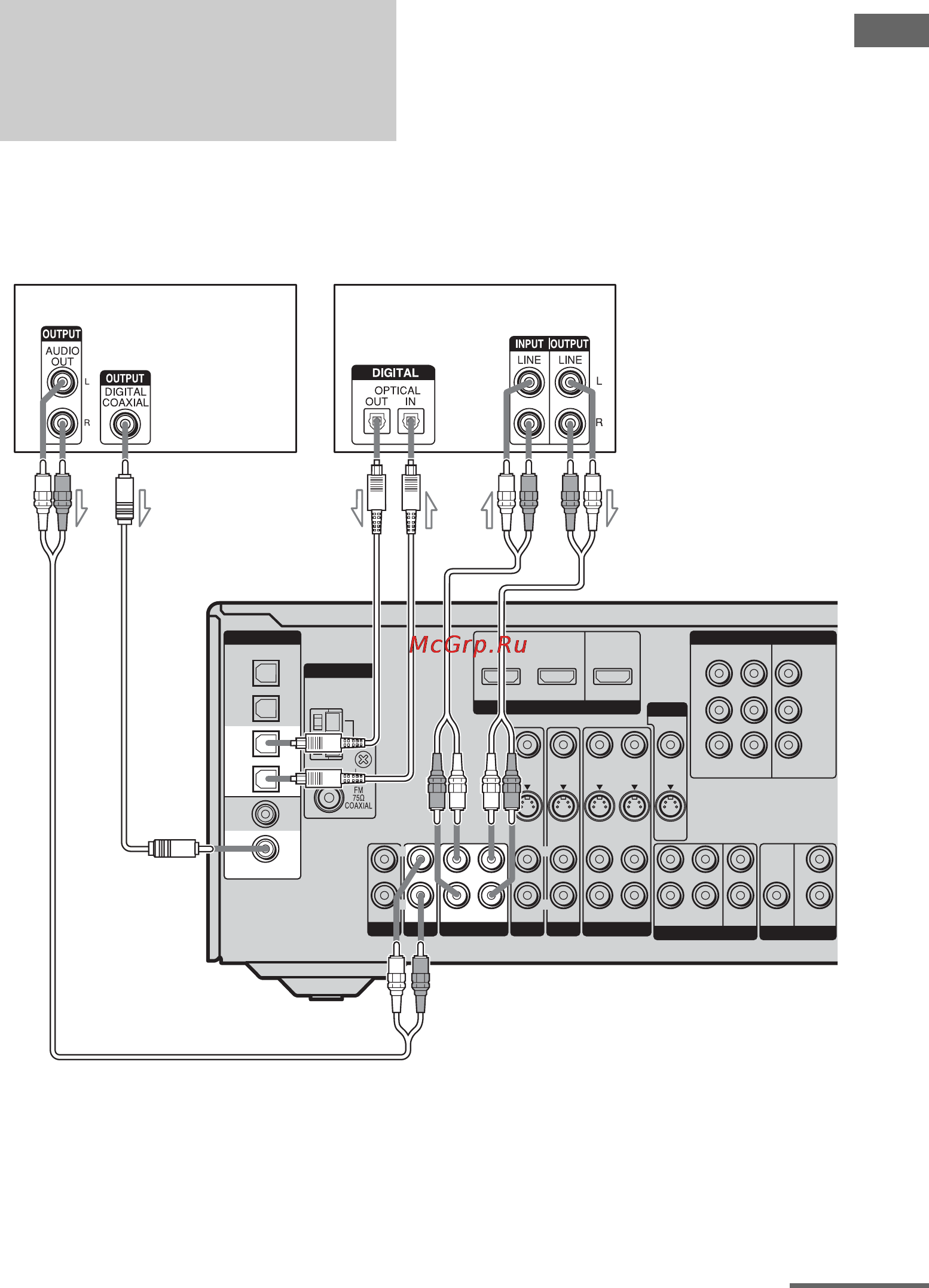

На следующем рисунке показано, как
подключать Super Audio CD-
проигрыватель/CD-проигрыватель и
деки мини-дисков/кассетную деку.
Подключение
компонентов с
цифровыми гнездами
аудиовхода/выхода
ANTENNA
AM
HDMI
DVD IN
ASSIGNABLE
VIDEO 2 IN
MONITOR OUT
L
R
AUDIO IN
VIDEO IN
DVD
AUDIO IN
S-VIDEO
IN
VIDEO IN
VIDEO 2
AUDIO IN
S-VIDEO
IN
VIDEO OUT
VIDEO 1
AUDIO OUT
S-VIDEO
OUT
VIDEO IN
S-VIDEO
IN
L
R
AUX
IN
L
R
VIDEO OUT
S-VIDEO
OUT
MONITOR
SUB
WOOFER
SURROUND
PRE OUT
L
R
SURROUND
SUB
WOOFER
CENTER
FRONT
L
R
MULTI CH IN
IN
MD/TAPE
OUT
L
R
IN
DIGITAL
VIDEO 1
IN
VIDEO 2
IN
MD/
TAPE
IN
MD/
TAPE
OUT
DVD
IN
COAXIAL
OPTICAL
DVD
IN
VIDEO 2
IN
MONITOR
OUT
COMPONENT VIDEO
Y
ASSIGNABLE
P
B
/C
B
/B–Y
P
R
/C
R
/R–Y
SA-CD/
CD
IN
SA-CD
/
CD
BACA
Super Audio CD
проигрыватель/
CD-проигрыватель
Дека мини-дисков/
кассетная дека
A Аудиокабель (не прилагается)
B Коаксиальный цифровой кабель (не прилагается)
C Оптический цифровой кабель (не прилагается)
продолжение следует
