34
RU
C:\Documents and
Settings\pc13\Desktop\JC061094_2680065812DG700_RU\2680065812\RU03CON_STR-DG700-
CEL.fm
masterpage: Left
STR-DG700
2-680-065-81 (2)

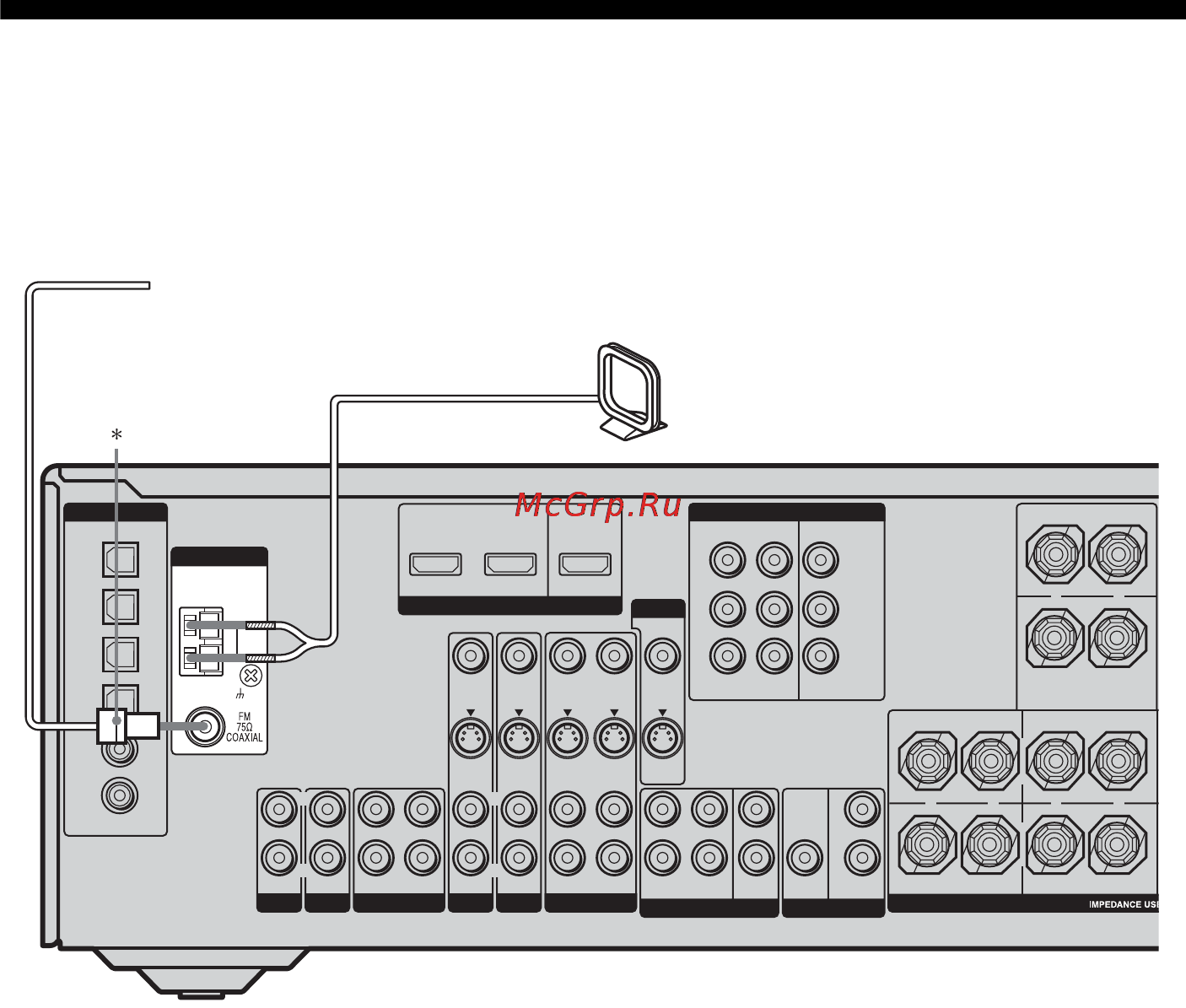

4. Подключение антенн
Подключите входящие в комплект
антенны: рамочную для диапазона АМ и
проволочную для диапазона FM.
* Конфигурация разъемов может отличаться
в зависимости от того, какой код региона
имеет данный ресивер.
Примечания
•Во избежание помех приема рамочную
антенну AM необходимо установить как
можно дальше от ресивера и других
компонентов.
•Обязательно полностью растяните
проволочную антенну FM.
•После подключения проволочной антенны
FM поддерживайте, насколько это
возможно, ее горизонтальное положение.
DIGITAL
VIDEO 1
IN
VIDEO 2
IN
MD/
TAPE
IN
MD/
TAPE
OUT
DVD
IN
SA-CD/
CD
IN
COAXIAL
OPTICAL
HDMI
DVD IN
ASSIGNABLE
VIDEO 2 IN
MONITOR OUT
L
R
AUDIO IN
VIDEO IN
DVD
AUDIO IN
S-VIDEO
IN
VIDEO IN
VIDEO 2
AUDIO IN
S-VIDEO
IN
VIDEO OUT
VIDEO 1
AUDIO OUT
S-VIDEO
OUT
VIDEO IN
S-VIDEO
IN
L
R
SA-CD
/
CD
MD/TAPE
OUT
L
R
IN
IN
AUX
IN
L
R
VIDEO OUT
S-VIDEO
OUT
MONITOR
SURROUND BACK
CENTER
+
–
SURROUND FRONT A
R
R
L
L
+
–
+
–
SPEAKERS
SUB
WOOFER
SURROUND
PRE OUT
L
R
SURROUND
SUB
WOOFER
CENTER
FRONT
L
R
MULTI CH IN
ANTENNA
AM
DVD
IN
VIDEO 2
IN
MONITOR
OUT
COMPONENT VIDEO
Y
ASSIGNABLE
P
B
/C
B
/B–Y
P
R
/C
R
/R–Y
Проволочная антенна FM (входит в комплект)
Рамочная антенна АМ
(входит в комплект)
