Примечания
•Подключите компоненты для
воспроизведения изображений, например
телемонитор или проектор, к гнезду
MONITOR OUT на ресивере.
•Включите ресивер, когда видео- и
аудиосигналы воспроизводящего
компонента будут выводиться на телевизор
через ресивер. Если питание ресивера не
будет включено, то ни видео-, ни
аудиосигналы передаваться не будут.

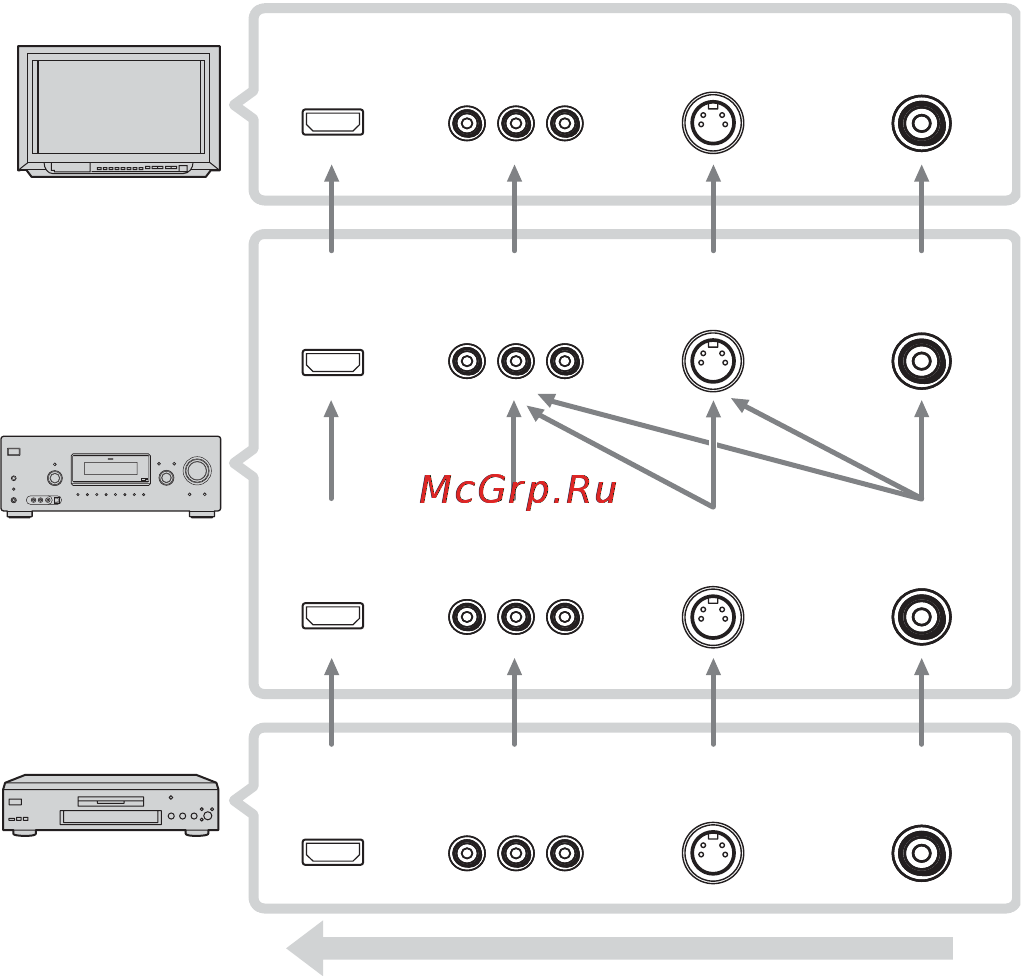

Преобразование видеосигналов
Этот ресивер имеет функцию
преобразования видеосигналов.
Видеосигнал можно вывести после
подключения этого ресивера через
гнездо MONITOR OUT, как показано
на рисунке.
Видеосигналы можно выводить как
сигналы S-video или компонентные
видеосигналы. Эти полученные
видеосигналы можно будет вывести
только через гнездо S-video или
компонентное видеогнездо MONITOR
OUT.
Сигналы S-video также можно
выводить как компонентные
видеосигналы. Эти полученные
видеосигналы можно будет вывести
только через компонентное
видеогнездо MONITOR OUT.
Примечание по преобразованию
видеосигналов
Когда видеосигналы с
видеомагнитофона и т.д. преобразуются
на этом ресивере, а затем выводятся на
телевизоре, в зависимости от состояния
выхода видеосигнала изображение на
экране телевизора может отображаться
с искажением по горизонтали или
совсем не отображаться.
Переназначение входных
видеосигналов на другой вход
Входные видеосигналы компонента
могут быть переназначены на другой
вход (стр. 80). Кроме того, можно
переназначить вход HDMI на другой
вход (стр. 82).
Обработка
сигнала
Высококачественное изображение
COMPONENT
VIDEO S-VIDEO VIDEO
COMPONENT
VIDEO S-VIDEO VIDEO
COMPONENT
VIDEO S-VIDEO VIDEO
HDMI
HDMI
HDMI
COMPONENT
VIDEO S-VIDEO VIDEOHDMI
Гнездо INPUT телемонитора и т.п.
Гнездо MONITOR OUT ресивера
Гнездо INPUT ресивера
Гнездо OUTPUT видеокомпонента
