Sony STR-DG700 [5/104] Описание и расположение частей
![Sony STR-DG700 [5/104] Описание и расположение частей](/views2/1090396/page5/bg5.png)
5
RU
C:\Documents and
Settings\pc13\Desktop\JC061094_2680065812DG700_RU\2680065812\RU03CON_STR-DG700-
CEL.fm
masterpage: Right
STR-DG700
2-680-065-81 (2)
Подготовка к эксплуатации
Описание и расположение частей
Снятие крышки
Нажмите кнопку PUSH.
Снятую крышку храните в недоступном
для детей месте.
Подготовка к эксплуатации

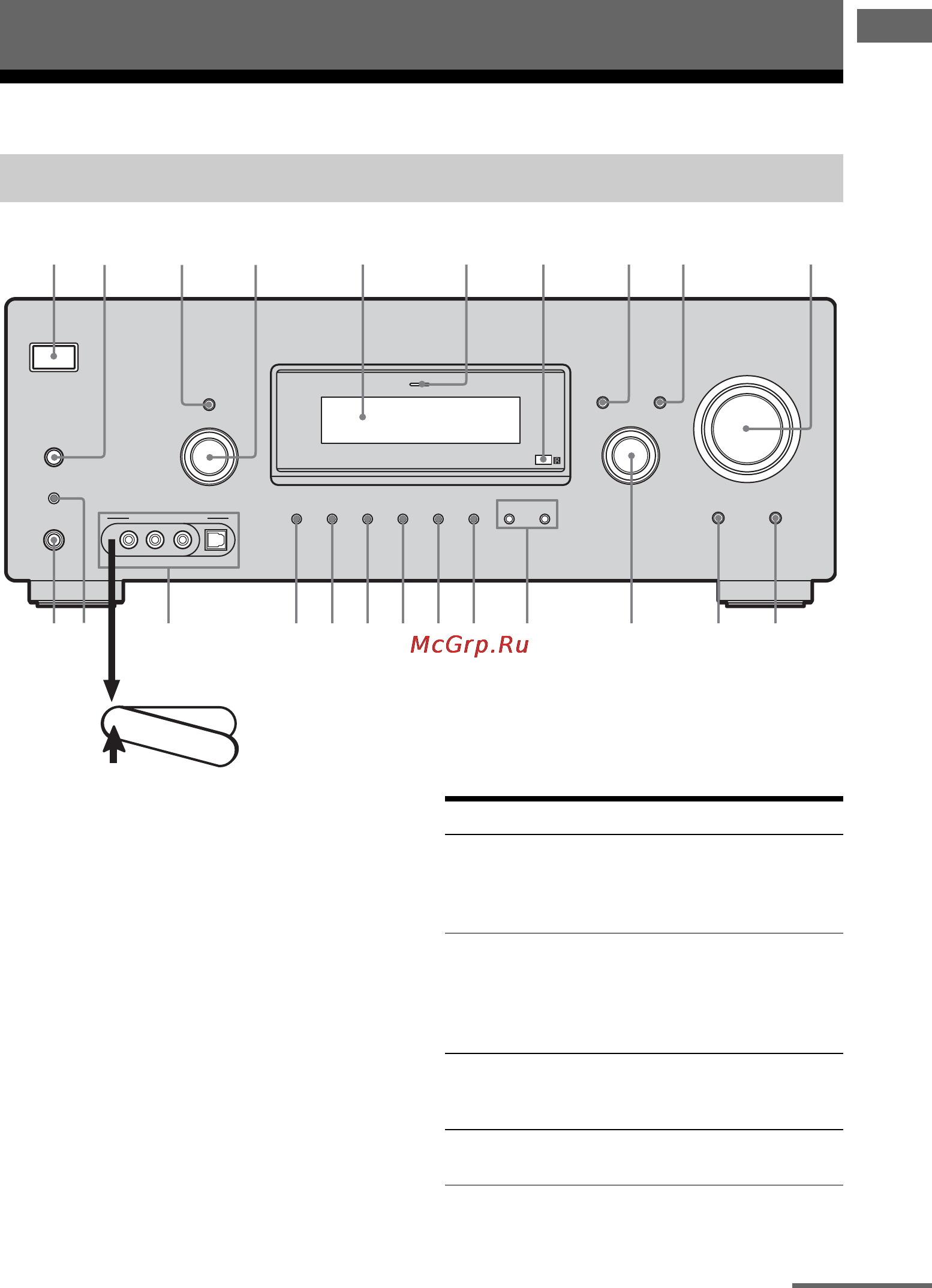

Передняя панель
?/1
AUTO CAL MIC
SPEAKERS
(OFF/A/B/A+B)
PHONES
MEMORY/
ENTER
SUR BACK
DECODING 2CHSLEEPDIMMER A.F.D. MOVIE MUSIC
MULTI CHANNEL DECODING
TUNING MODE
DISPLAY INPUT MODE
INPUT SELECTOR
TUNING
–+
MULTI CH IN DIRECT
MASTER VOLUME
VIDEO 3 IN/PORTABLE AV IN
VIDEO L AUDIO R DIGITAL(OPT)
P
U
S
H
15268q
;
4397
qaqswd qdqfwaws qgqhqjqkqlw;
Название Функция
A ?/1 Нажмите для
включения или
выключения ресивера
(стр. 35, 45, 46, 70, 73).
B SPEAKERS
(OFF/A/B/A+B)
Нажмите для выбора
значения OFF, A, B,
A+B для передних
громкоговорителей
(стр. 37).
C TUNING MODE Нажмите для выбора
режима настройки
(стр. 71, 75).
D TUNING +/– Нажмите для поиска
станции (стр. 71, 74).
продолжение следует
