STR-DG700
2-680-065-81 (2)
Подготовка к эксплуатации

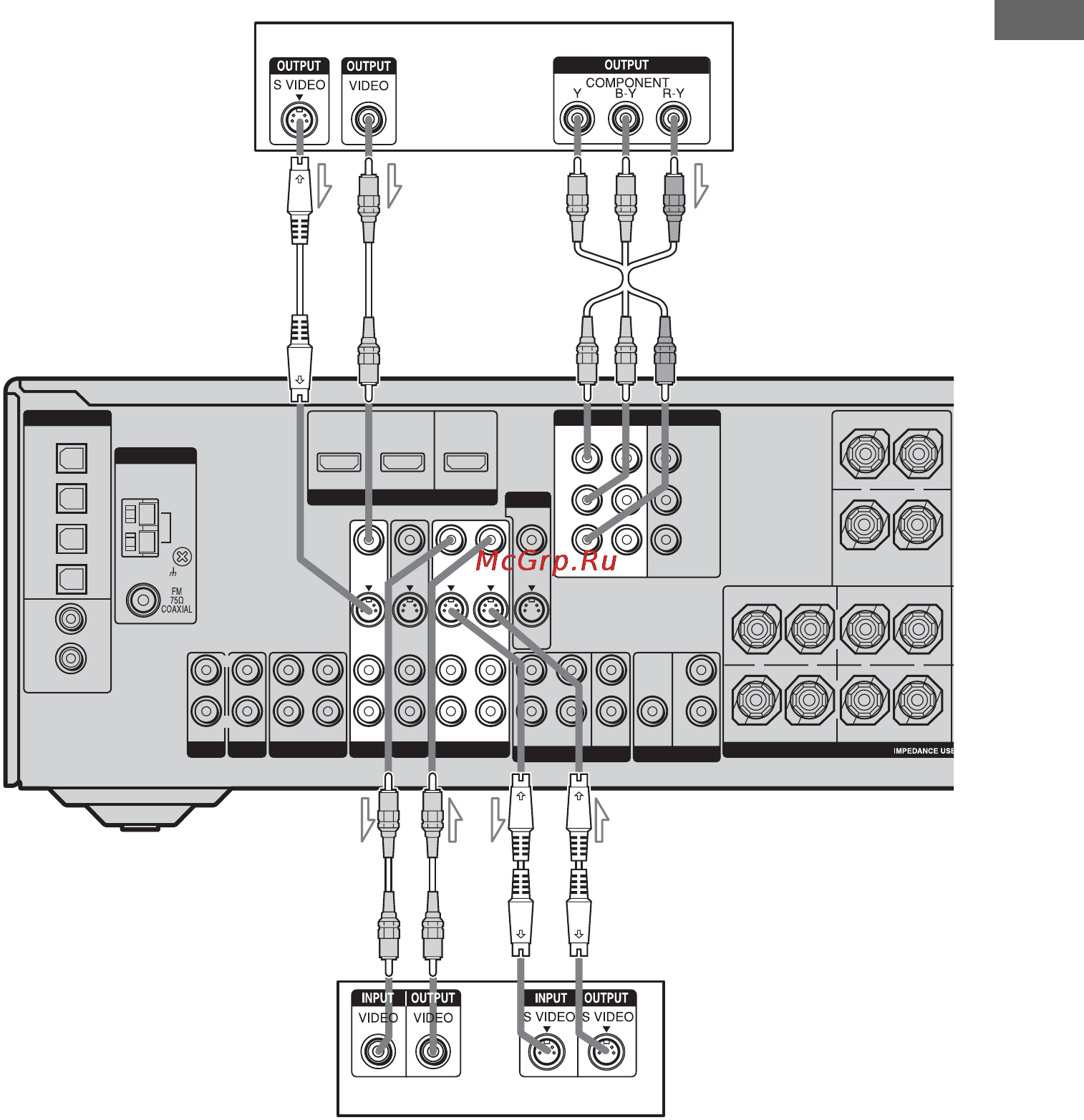

2 Подключение видеокабелей
При подключении DVD-рекордера
• Обязательно измените заводские
установки для кнопки ввода VIDEO 1
на пульте дистанционного управления,
чтобы эту кнопку можно было
использовать для управления DVD-
рекордером. Для получения
дополнительной информации см.
раздел “Программирование пульта
дистанционного управления” (стр. 87).
• Можно также переименовать вход
VIDEO 1, чтобы он отображался на
дисплее ресивера. Для получения
дополнительной информации см.
раздел “Присвоение названий входам”
(стр. 83).
DIGITAL
VIDEO 1
IN
VIDEO 2
IN
MD/
TAPE
IN
MD/
TAPE
OUT
DVD
IN
SA-CD/
CD
IN
COAXIAL
OPTICAL
ANTENNA
AM
HDMI
DVD IN VIDEO 2 IN
MONITOR OUT
L
R
AUDIO IN
VIDEO 2
AUDIO IN
S-VIDEO
IN
VIDEO 1
S-VIDEO
OUT
VIDEO IN
SA-CD
/
CD
MD/TAPE
OUT
L
R
IN
IN
AUX
IN
L
R
VIDEO OUT
MONITOR
SURROUND BACK
CENTER
+
–
SURROUND FRONT A
R
R
L
L
+
–
+
–
SPEAKERS
SUB
WOOFER
SURROUND
PRE OUT
L
R
SUB
WOOFER
CENTER
R
VIDEO IN
DVD
AUDIO IN
S-VIDEO
IN
DVD
IN
VIDEO 2
IN
MONITOR
OUT
Y
P
B
/C
B
/B–Y
P
R
/C
R
/R–Y
R
L
VIDEO IN
VIDEO OUT
AUDIO OUT
S-VIDEO
IN
S-VIDEO
OUT
SURROUND
FRONT
MULTI CH IN
ASSIGNABLE
L
COMPONENT VIDEO
ASSIGNABLE
DVD-проигрыватель
CA
DVD-рекордер
B
B
A
A Кабель S VIDEO (не прилагается)
B Bидеoкабель (не прилагается)
C Koмпонентный видеoкабель (не прилагается)
