Franke FCR 925 I BK XS LED0/2 [10/92] Fijación del armazón

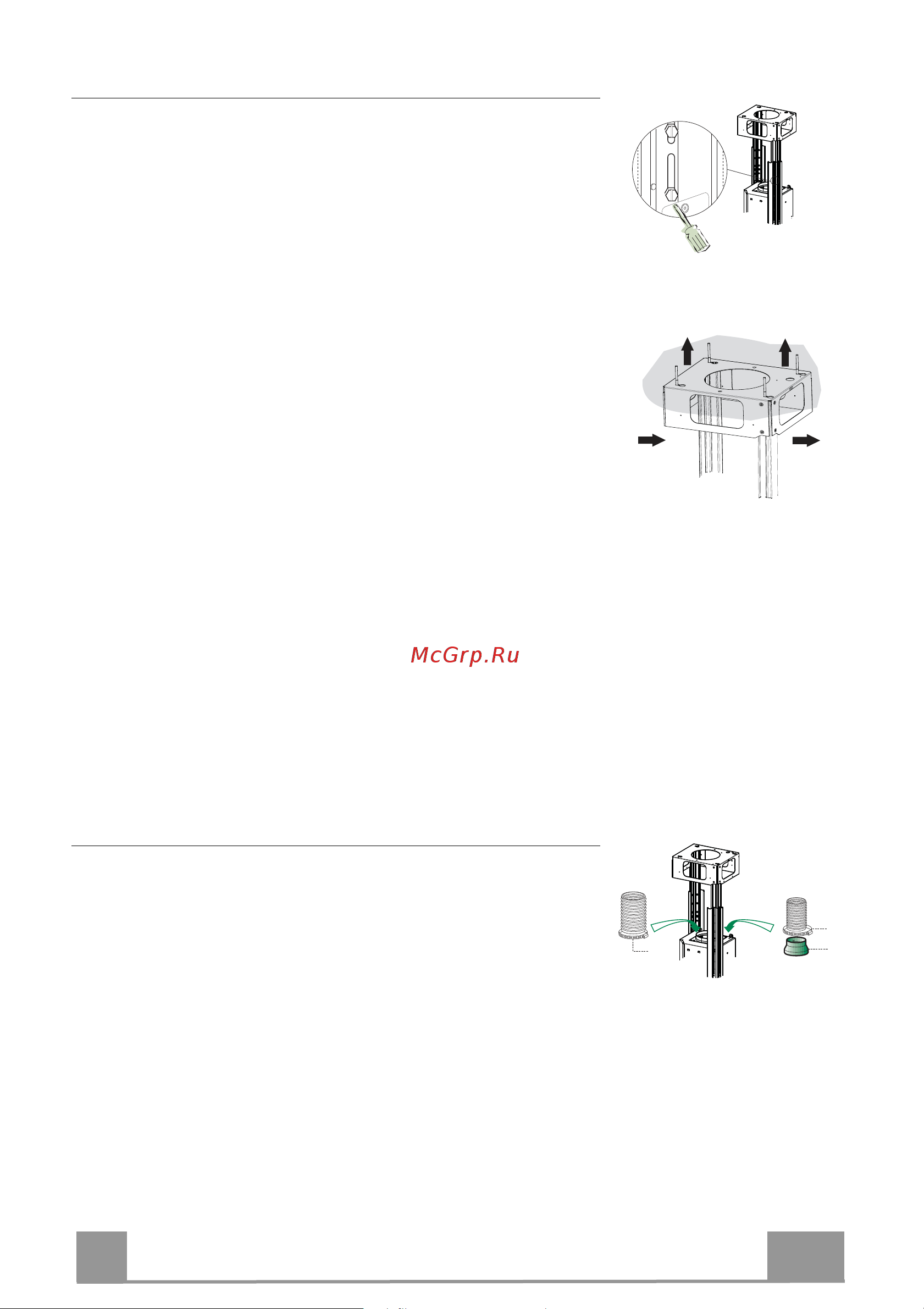

FIJACIÓN DEL ARMAZÓN

• Desenroscar los dos tornillos que sujetan la chimenea inferior y

sacarla del armazón (por la parte inferior)

• Desenroscar los dos tornillos que sujetan la chimenea superior

y sacarla del armazón (por la parte superior)

En el caso en que se desee regular la altura del armazón, proceder

de la siguiente manera:

• Destornillar los tornillos métricos que unen las dos colum-

nas, situados a los lados del armazón.

• Regular a la altura deseada al armazón y volver a atornillar

los tornillos que se han quitado previamente.

• Colocar la chimemea superior desde arriba y dejarla libre en

el armazón.

• Levantar el armazón, encajar los ojales en los tornillos y

deslizarlos hasta el fondo;

• Apretar los dos tornillos y atornillar los otros dos de la dota-

ción;

Antes de apretar definitivamente los tornillos pueden realizae re-

gulaciones moviendo el armazón, prestando atención a que los

tornillos no sobresalgan de la sede del ojal de regulación.

• La fijación del armazón debe ser segura, hay que considerar el

peso de la campana y el esfuerzo causado por eventuales em-

pujes laterales al aparato montado. Una vez terminada la fija-

ción verificar que la base sea estable aunque el armazón sea

sometido a flexión.

• En todos los casos en que el cielo raso no es lo suficientemente

robusto en el punto de suspensión, el instalador deberá encar-

garse de reforzarlo con chapas y contrachapas adecuadas an-

cladas en partes estructuralmente resistentes.

Conexiones Salida del Aire Versión Aspirante

Para la instalación de la versión aspirante, conectar la campana al

tubo de salida mediante un tubo rígido o flexible de ø150 o 120

mm, a discreción del instalador.

• Para la conexión con el tubo de ø120 mm, introducir la brida

de reducción 9 en la salida del cuerpo de la campana.

• Fijar el tubo con abrazaderas adecuadas 25 (no includo).

• Quitar los filtros antiolor al carbón activo.

ø 150

ø 120
