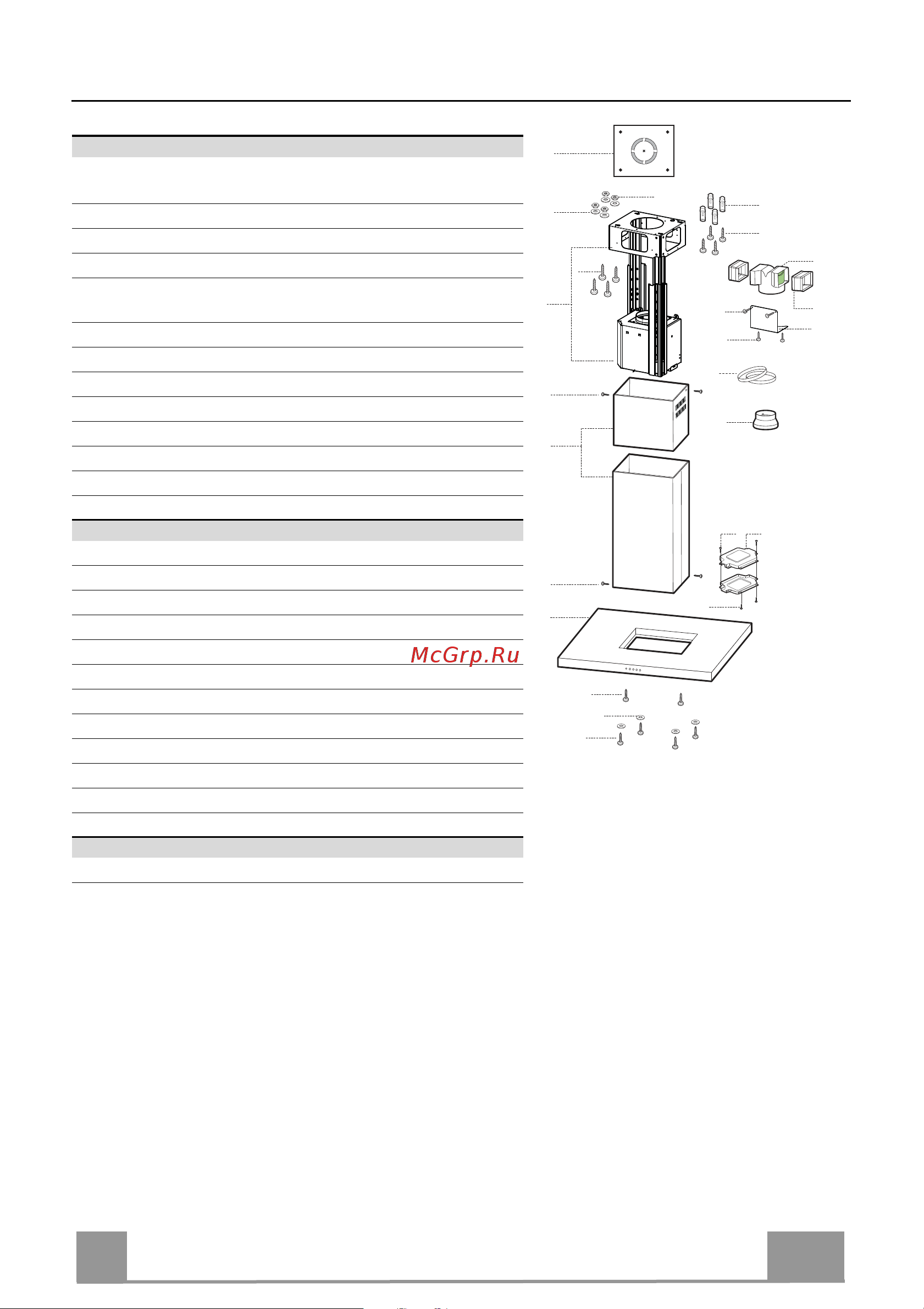

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Εξαρτήµατα
Αναφ. Ποσ. Εξαρτήµατα της συσκευής
1 1 Σώµα απορροφητήρα µε: Χειριστήρια, Φωτισµό,
Φίλτρα
2 1 Τηλεσκοπική καµινάδα αποτελούµενη από:
2.1 1 Πάνω καµινάδα
2.2 1 Κάτω καµινάδα
7.1 1 Τηλεσκοπικός στύλος µε απορροφητήρα,
αποτελούµενος από:
7.1a 1 Πάνω στύλος
7.1b 1 Κάτω στύλος
9 1 Φλάντζα συστολής Φ 150-120 mm
14.1 2 Προέκταση ρακόρ εξόδου αέρα
15 1 Ρακόρ εξόδου αέρα
24 1 Κυτίο συνδεσµολογίας
25 Κολάρα (δεν περιλαµβάνονται)
Αναφ. Ποσ. Εξαρτήµατα για την εγκατάσταση
7.3 1 Στήριγµα στερέωσης ρακόρ εξόδου αέρα
11 4 Ούπα Φ 10
12c 8 Βίδες 2,9 x 6,5
12e 4 Βίδες 2,9 x 9,5
12f 2 Βίδες M4 x 80
12g 4 Βίδες M6 x 80
12h 4 Βίδες 5,2 x 70
12q 4 Βίδες 3,5 x 9,5
21 1 Υπόδειγµα διάτρησης
22 8 Ροδέλες Φ 6,4
23 4 Παξιµάδια M6
Ποσ. Έντυπα
1 Εγχειρίδιο οδηγιών
12c
7.1a
7.1
22
23
12h
7.1b
2
2.1
2.2
12c
11
21
12g
1
24
12e
12c
25
9
12f
12q
22
14.1
15
12c
12e
7.3
