PT
1
8
18

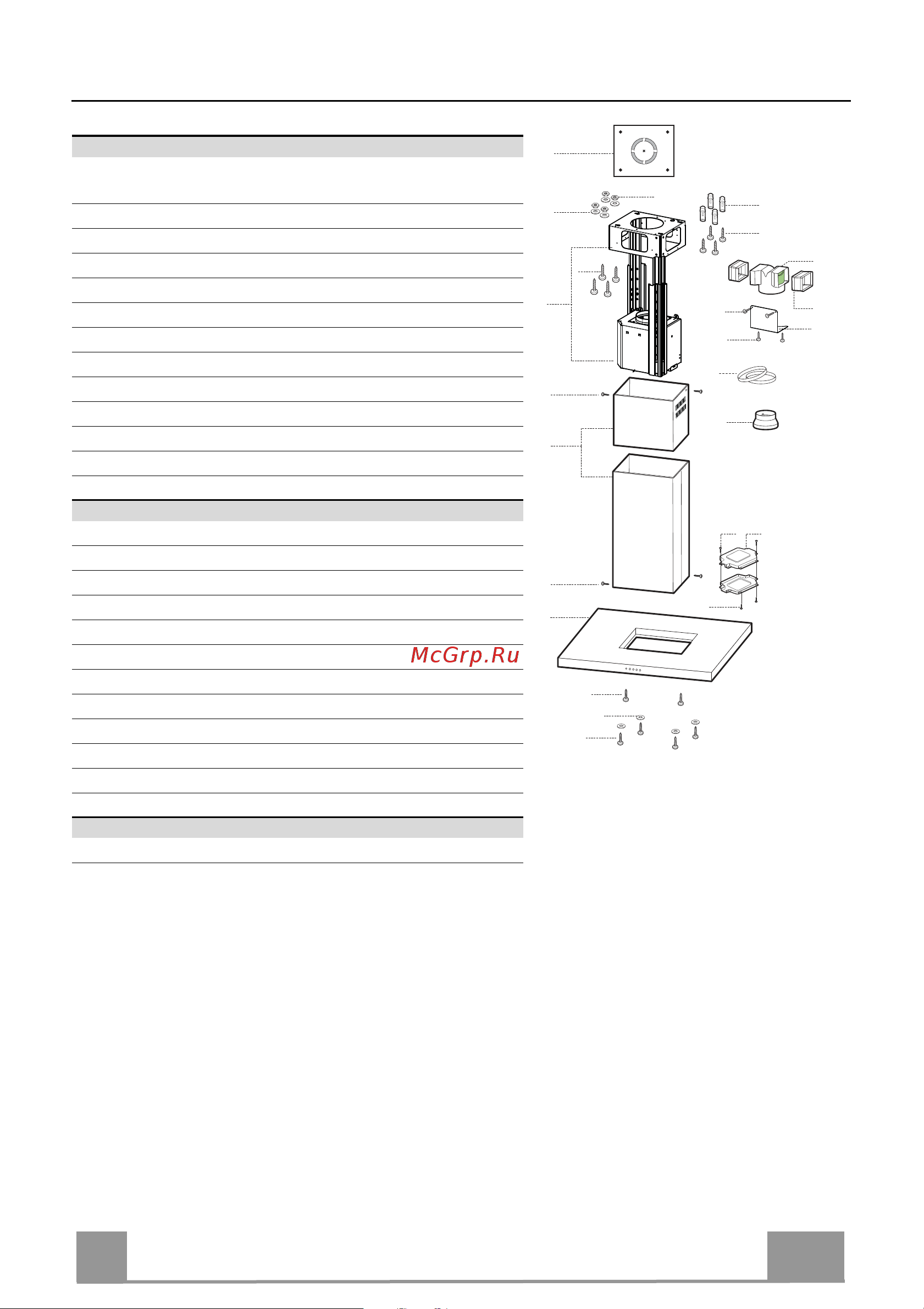

CARACTERÍSTICAS
Componentes
Ref. Qtd. Componentes do produto
1 1 Corpo do exaustor equipado com: Comandos, luz e
filtros
2 1 Chaminé telescópica formada por:
2.1 1 Chaminé superior
2.2 1 Chaminé inferior
7.1 1 Armação telescópica com aspirador, composta de:
7.1a 1 Armação superior
7.1b 1 Armação inferior
9 1 Flange de redução ø 150-120 mm
14.1 2 Extensão para a conexão da saída de ar
15 1 Conexão da saída de ar
24 1 Caixa de ligações
25 Braçadeiras para tubos (não incluídas)
Ref. Qtd. Componentes de instalação
7.3 1 Suporte de fixação Conexão de saída de ar
11 4 Buchas de ø 10
12c 8 Parafusos 2,9 x 6,5
12e 4 Parafusos 2,9 x 9,5
12f 2 Parafusos M4 x 80
12g 4 Parafusos M6 x 80
12h 4 Parafusos 5,2 x 70
12q 4 Parafusos 3,5 x 9,5
21 1 Molde de perfuração
22 8 Anilhas de ø 6,4
23 4 Porcas M6
Qtd. Documentação
1 Livro de instruções
12c
7.1a
7.1
22
23
12h
7.1b
2
2.1
2.2
12c
11
21
12g
1
24
12e
12c
25
9
12f
12q
22
14.1
15
12c
12e
7.3
