ES
7
7

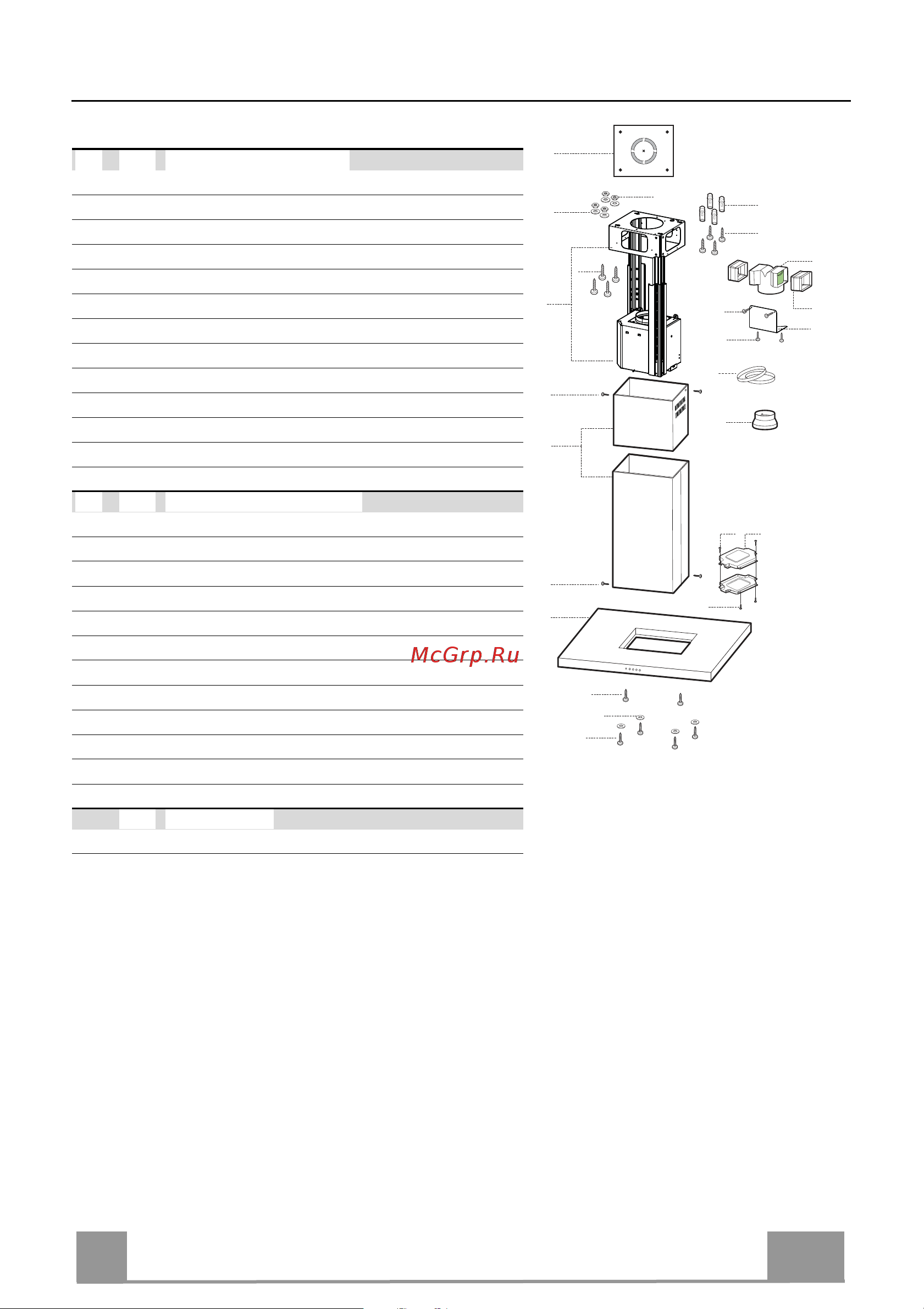

CARACTERÍSTICAS
Componentes
Ref. Cant. Componentes de producto
1 1 Cuerpo campana dotado de : Mandos, luz, filtros
2 1 Chimenea telescópica formada por:
2.1 1 Chimenea superior
2.2 1 Chimenea inferior
7.1 1 Torreta telescópica dotada de aspirador, formada por:
7.1a 1 Torreta superior
7.1b 1 Torreta inferior
9 1 Brida de reducción¸ ø 150-120 mm
14.1 2 Extensión racor salida aire
15 1 Racor salida aire
24 1 Caja de conexiones
25 Abrazaderas ajustables (no incluidas)
Ref. Cant. Componentes de instalación
7.3 1 Brida fijación racor salida aire
11 4 Tacos ø 10
12c 8 Tornillos 2,9 x 6,5
12e 4 Tornillos 2,9 x 9,5
12f 2 Tornillos M4 x 80
12g 4 Tornillos M6 x 80
12h 4 Tornillos 5,2 x 70
12q 4 Tornillos 3,5 x 9,5
21 1 Plantilla de perforación
22 8 Arandelas ø 6,4
23 4 Tuercas M6
Cant. Documentación
1 Manual de instrucciones
12c
7.1a
7.1
22
23
12h
7.1b
2
2.1
2.2
12c
11
21
12g
1
24
12e
12c
25
9
12f
12q
22
14.1
15
12c
12e
7.3
