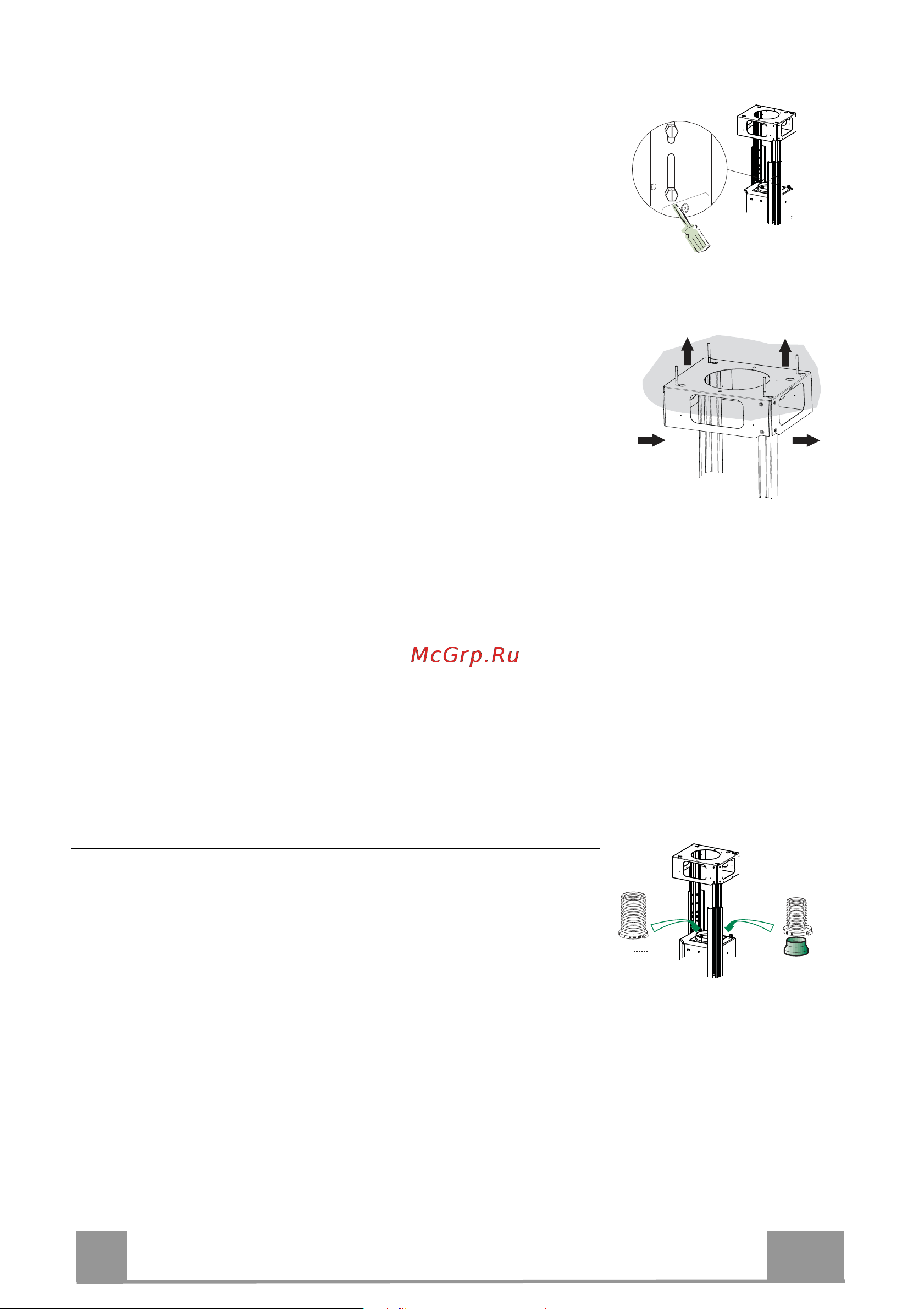

Στερέωση στύλου

• Ξεβιδώστε τις δύο βίδες που συγκρατούν την κάτω καμινάδα

και βγάλτε την από το στύλο (από το κάτω μέρος).

• Ξεβιδώστε τις δύο βίδες που συγκρατούν την πάνω καμινάδα

και βγάλτε την από το στύλο (από το πάνω μέρος).

Σε περίπτωση που θέλετε να ρυθμίσετε το ύψος του στύλου,

ενεργήστε ως εξής:

• Ξεβιδώστε τις βίδες μετρικού σπειρώματος που ενώνουν τις

δύο κολόνες στα πλευρά του στύλου.

• Ρυθμίστε το επιθυμητό ύψος του στύλου και βιδώστε τις βίδες

που αφαιρέσατε προηγουμένως.

• Τοποθετήστε την πάνω καμινάδα από το πάνω μέρος και

αφήστε την ελεύθερη στο στύλο.

• Ανασηκώστε το στύλο, προσαρμόστε τα ανοίγματα στις βίδες

και μετακινήστε μέχρι να ασφαλίσει.

• Σφίξτε τις δύο βίδες και βιδώστε τις άλλες δύο.

Πριν σφίξετε οριστικά τις βίδες, μπορείτε να κάνετε ρυθμίσεις

μετακινώντας το στύλο, έτσι ώστε οι βίδες να μην εξέλθουν από

την έδρα του ανοίγματος ρύθμισης.

• Η στερέωση του στύλου πρέπει να είναι ασφαλής σε σχέση

τόσο με το βάρος του απορροφητήρα όσο και στις

καταπονήσεις που οφείλονται στην ενδεχόμενη πλευρική

μετατόπιση της συσκευής. Στο τέλος της στερέωσης

βεβαιωθείτε ότι η βάση είναι σταθερή ακόμα και σε περίπτωση

κάμψης του στύλου.

• Σε περίπτωση που η οροφή δεν είναι αρκετά ανθεκτική στο

σημείο ανάρτησης, ο εγκαταστάτης θα πρέπει να την ενισχύσει

με κατάλληλα αγκυρωμένα ελάσματα σε ανθεκτικά δομικά

σημεία.

ΣΥΝ∆ΕΣΕΙΣ ΕΞΟ∆ΟΣ ΑΕΡΑ ΜΟΝΤΕΛΟΥ ΑΠΑΓΩΓΗΣ

Για την εγκατάσταση του μοντέλου απαγωγής, συνδέστε τον

απορροφητήρα στο σωλήνα εξόδου με έναν άκαμπτο ή εύκαμπτο σωλήνα

Φ 150 ή 120 mm, η επιλογή του οποίου επαφίεται στον εγκαταστάτη.

• Για σύνδεση με σωλήνα o 120 mm, τοποθετήστε τη φλάντζα συστολής

9 στην έξοδο του σώματος του απορροφητήρα.

• Στερεώστε το σωλήνα με κατάλληλα κολάρα 25 (δεν περιλαμβάνεται).

• Αφαιρέστε τυχόν φίλτρο ενεργού άνθρακα.

ø 150

ø 120
