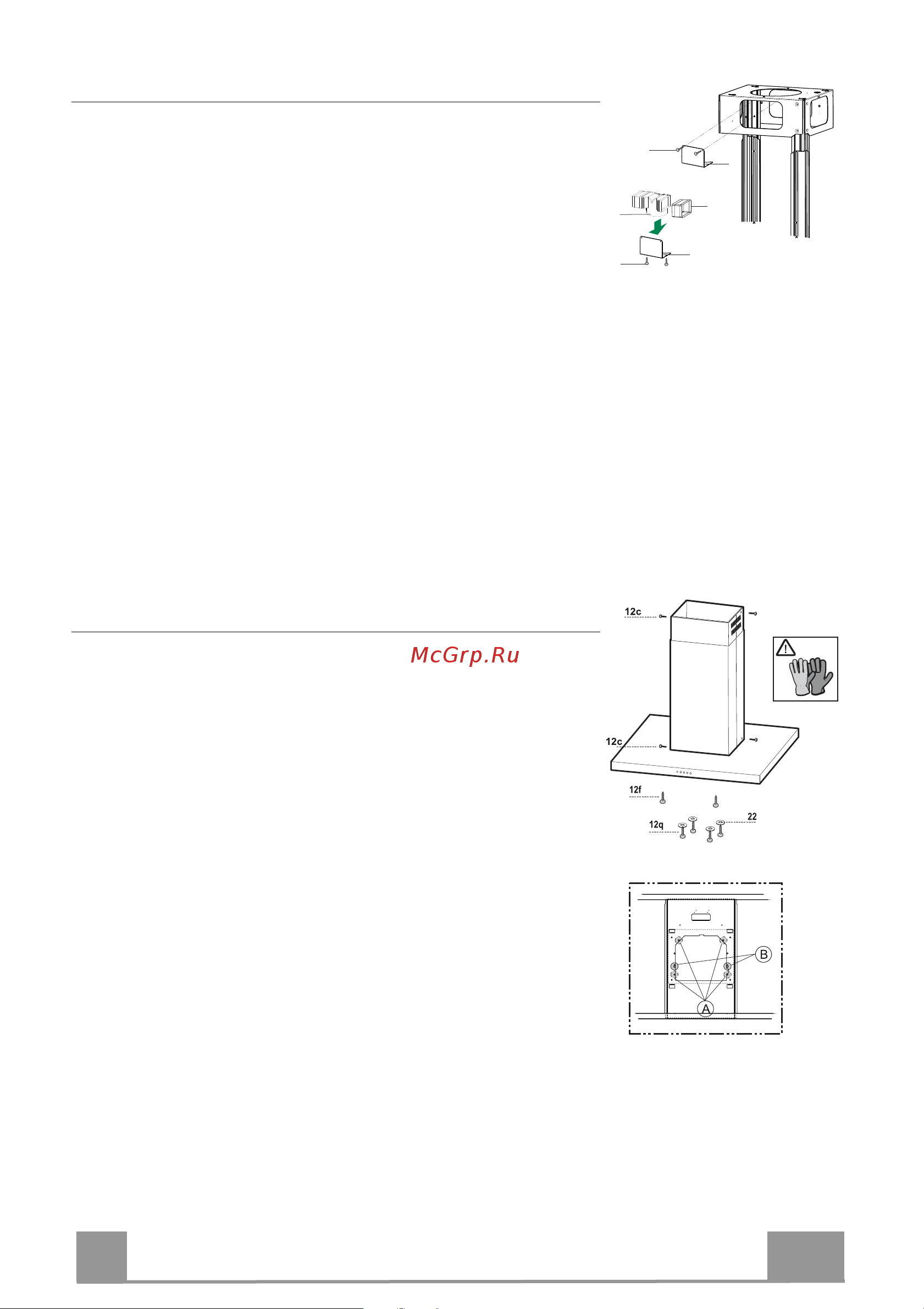

Salida aire versión filtrante

• Introducir lateralmente las extensiones racor 14.1 en el racor

15.

• Introducir el racor 15 en la brida de soporte 7.3 fijándolo con

los tornillos.

• Fijar la brida de soporte 7.3 fijándola con los tornillos a la

parte superior.

• Comprobar que la salida de las extensiones racor 14.1 quede en

el punto correspondiente a las bocas de la chimenea tanto en

horizontal como en vertical..

• Conectar el racor 15 a la salida del cuerpo campana mediante

un tubo rígido o flexible de ø150 mm, cuya selección se deja al

instalador.

• Comprobar la presencia del filtro al carbono activo.

7.3

12c

12e

14.1

Montaje de la chimenea y fijación del cuerpo de la campana

• Colocar la chimenea superior y fijarla en la parte superior del

armazón con 2 tornillos 12c en dotación.

• De igual manera, colocar la chimenea inferior y fijarla en la

parte inferior del armazón con 2 tornillos 12c en dotación.

Antes de fijar el cuerpo de la campana al poste.

• Atornillar hasta la mitad los 2 tornillos 12f en la parte inferior del

poste en posición lateral en el punto correspondiente a los 2 orifi-

cios predispuestos.

• Quitar los filtros antigrasa del cuerpo de la campana.

• Quitar eventuales filtros antiolor al carbono activo.

• Levantar el cuerpo de la campana y encastrar los tornillos 12f (ref.

A) hasta el tope.

• Fijar desde abajo con 4 tornillos 12q y 4 arandelas 22 en dotación

el cuerpo de la campana al poste predispuesto (ref. B) y apretar de-

finitivamente todos los tornillos.
