NL
5
1
51

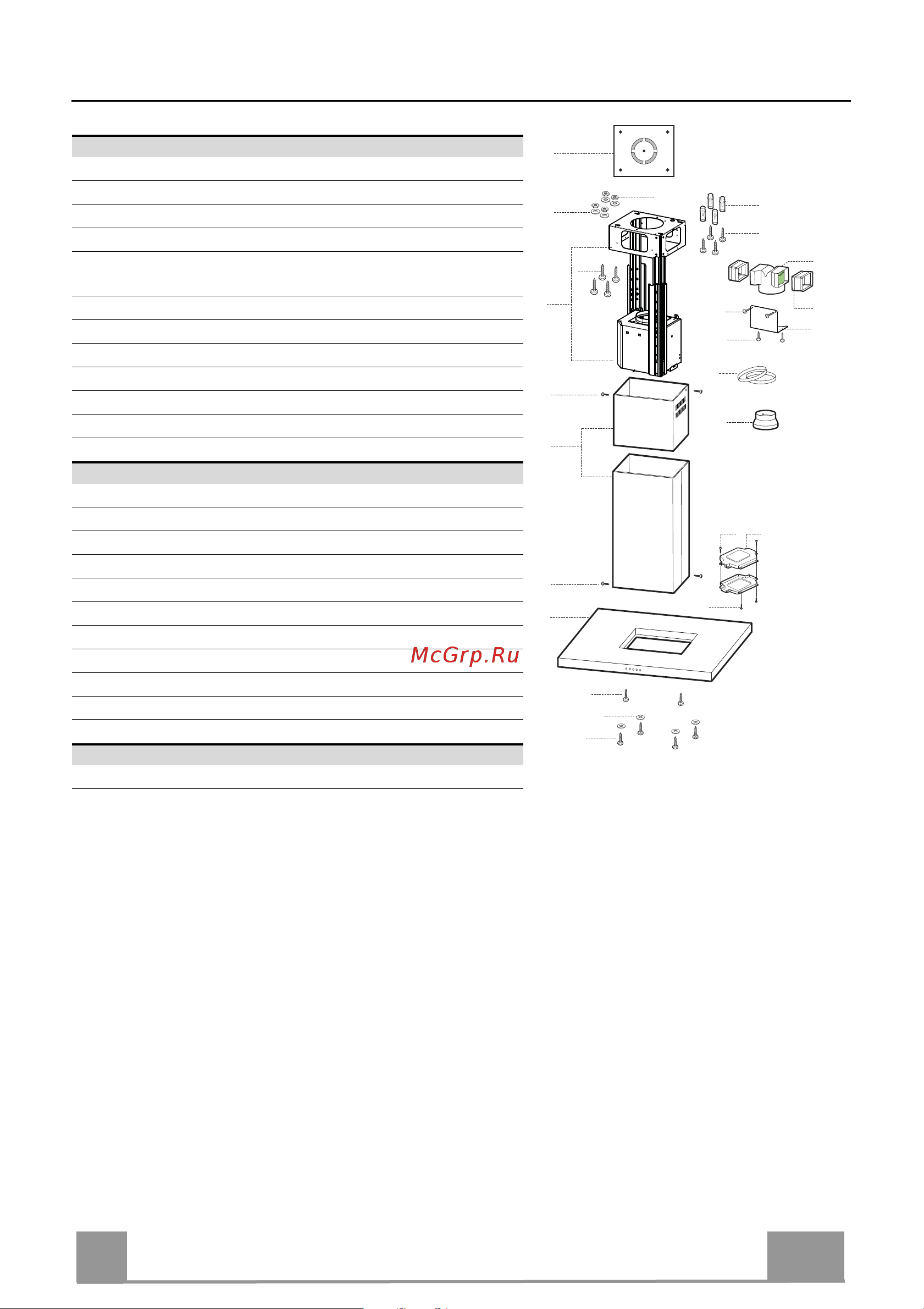

EIGENSCHAPPEN
Onderdelen
Ref. Productonderdelen
1 1 Wasemkap compleet met: Bedieningen, Licht, Filters
2 1 Telescopische Schouw Bestaande uit:
2.1 1 Bovenstuk
2.2 1 Onderstuk
7.1 1 Telescopisch frame compleet met afzuiginrichting,
bestaand uit:
7.1a 1 Bovenste frame
7.1b 1 Onderste frame
9 1 Reductieflens ø 150-120 mm
14.1 2 Verlengstuk Verbindingsstuk Luchtuitlaat
15 1 Verbindingsstuk Luchtuitlaat
24 1 Aansluitdoos
25 Leidingklemmen (niet inbegrepen)
Ref. Installatieonderdelen
7.3 1 Draagbeugel verbindingsstuk
11 4 Pluggen ø 10
12c 8 Schroeven 2,9 x 6,5
12e 4 Schroeven 2,9 x 9,5
12f 2 Schroeven M4 x 80
12g 4 Schroeven M6 x 80
12h 4 Schroeven 5,2 x 70
12q 4 Schroeven 3,5 x 9,5
21 1 Boormal
22 8 Ringen øi 6,4
23 4 Moeren M6
Documentatie
1 Gebruiksaanwijzing
12c
7.1a
7.1
22
23
12h
7.1b
2
2.1
2.2
12c
11
21
12g
1
24
12e
12c
25
9
12f
12q
22
14.1
15
12c
12e
7.3
