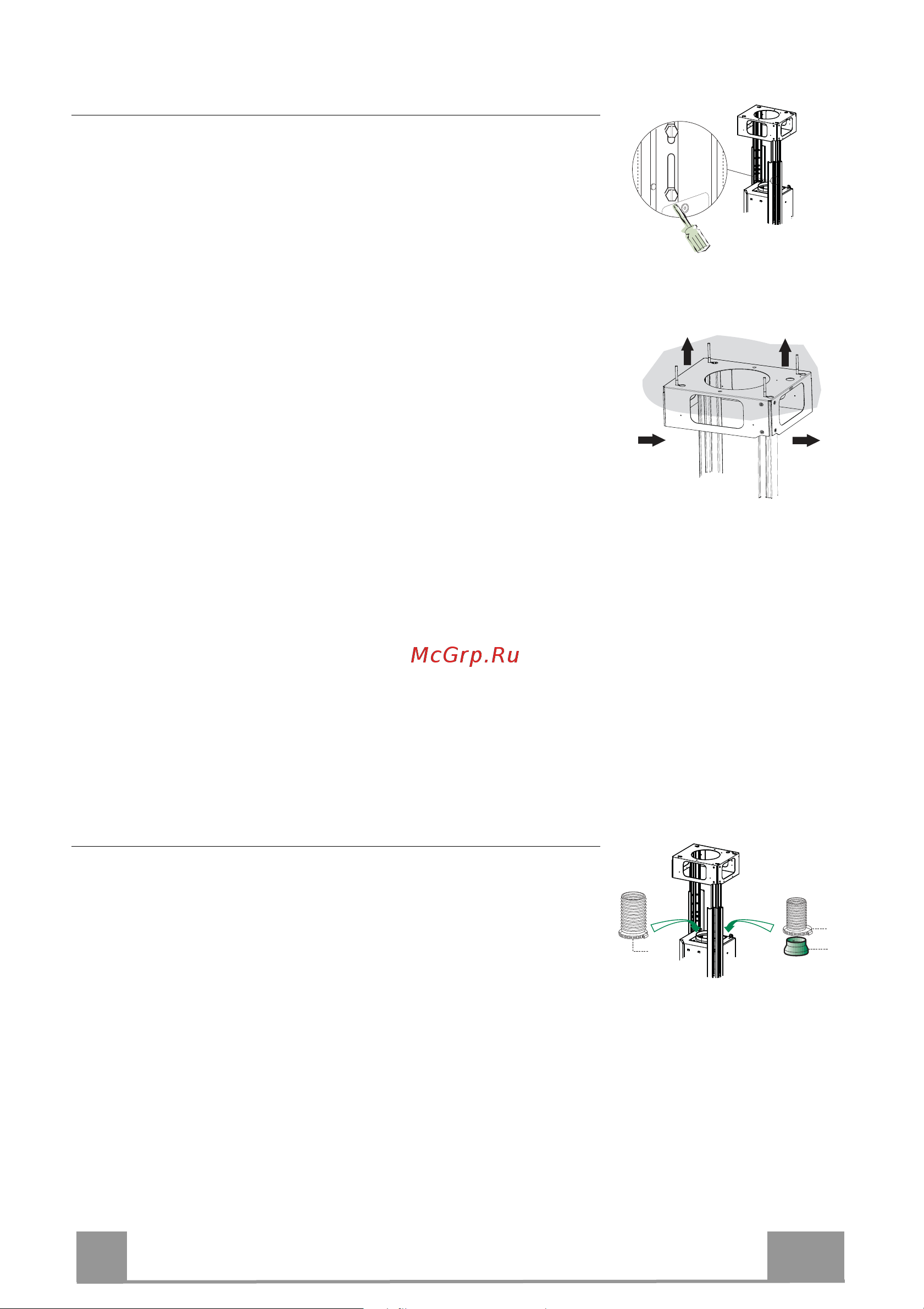

FIJACIÓN DEL ARMAZÓN

• Desaperte os dois parafusos que estão a fixar a chaminé infe-

rior e desenfiá-la da armação (por baixo).

• Desaperte os dois parafusos que estão a fixar a chaminé supe-

rior e desenfiá-la da armação (por cima) .

Se desejar ajustar a altura da armação, proceda do modo seguinte:

• Desaperte os parafusos métricos que estão a unir as duas

colunas dispostas de ambos os lados da armação.

• Regule a altura de armação desejada e aperte de novo os para-

fusos tirados anteriormente.

• Introduza a chaminé superior por cima e deixe-a livre por cima

da armação.

• Levante a armação, enfie os orifícios oblongos nos parafusos e

deslize com ela até ao limite de curso;

• Aperte bem os dois parafusos e aplique os outros dois incluídos

nos acessórios fornecidos de série.

Antes de apertar os parafusos definitivamente é possível fazer

ajustes, deslocando a armação, prestando atenção aos parafusos

que não podem sair da sede do orifício oval de regulação.

• A fixação da armação deve ficar segura, quer em relação ao

peso do exaustor, quer em relação a esforços provocados por

pressões laterais ocasionais no aparelho montado. Terminada a

fixação,

verifique a estabilidade da base e experimente-a, sobretudo

submetendo-a a esforço de flexão.

• Nos casos em que o tecto não for suficientemente forte no pon-

to de suspensão, o instalador terá de o reforçar colocando pla-

cas e contraplacas fixadas às partes estruturais resistentes.

SAÍDA DO AR PARA A VERSÃO ASPIRANTE

Para a instalação na Versão Aspirante, ligue o exaustor ao tubo

de saída utilizando um tubo rígido ou flexível de ø150 ou 120

mm; esta escolha deve ser feita pelo instalador.

• Para a ligação com um tubo de ø120 mm, instale a flange de

redução 9 na saída do corpo do exaustor.

• Fixe o tubo com braçadeiras para tubo 25 (não incluído).

• Tire os filtros anti-odor de carvão activo, se presentes.

ø 150

ø 120
