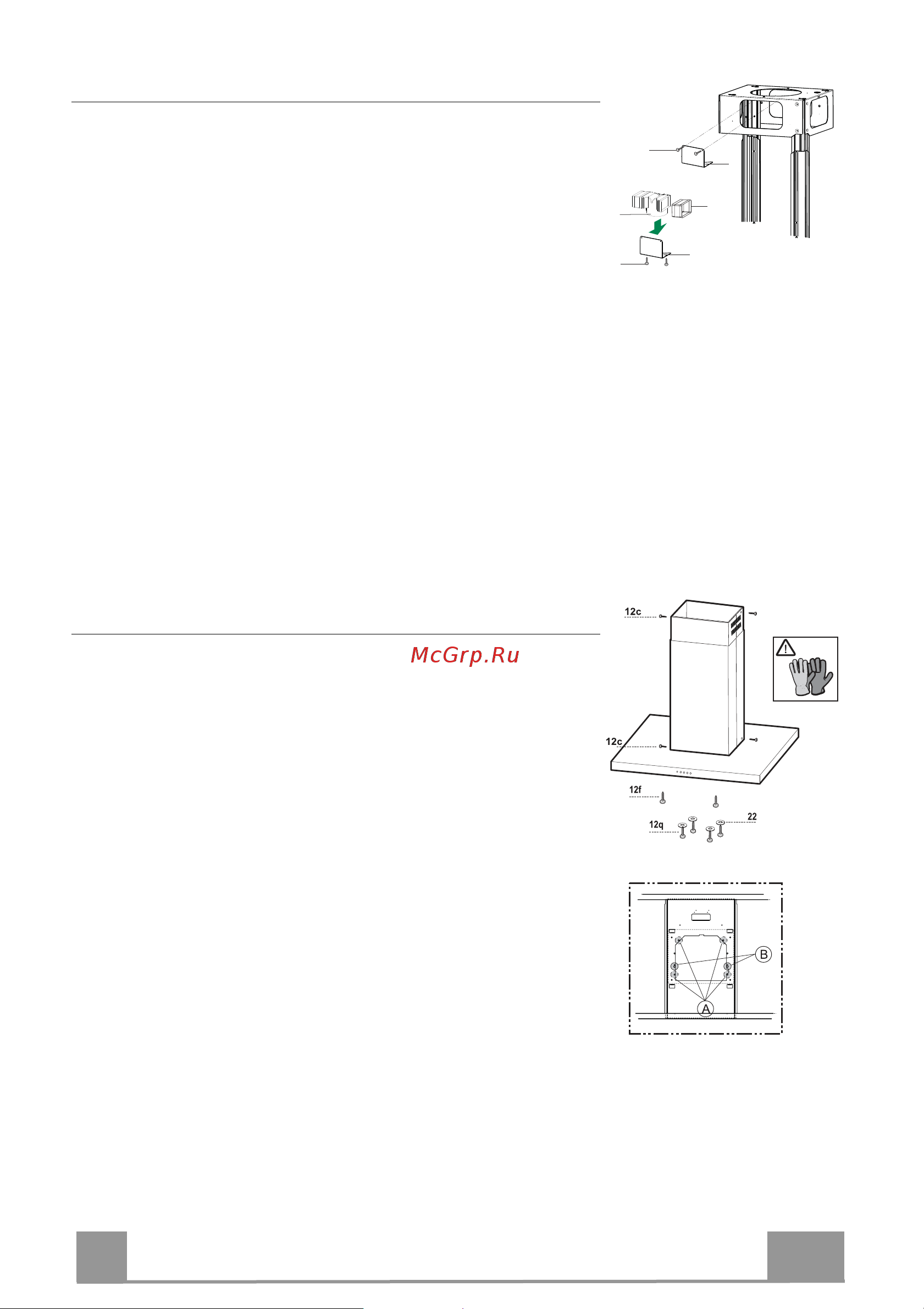

Saída de ar para a versão filtrante

• Aplique, lateralmente, as extensões da conexão 14.1 na

conexão 15.

• Coloque a conexão 15 no suporte de apoio 7.3, fixando-a com

os parafusos.

• Fixe o suporte de apoio 7.3, utilizando os parafusos que devem

ser aplicados na parte superior.

• Assegure-se de que a saída das extensões da conexão 14.1 fica

em correspondência com as bocas da chaminé quer na

horizontal, quer na vertical.

• Ligue a conexão 15 à saída do corpo do exaustor, utilizando

um tubo ø150 mm rígido ou flexível, à discrição do instalador.

• Assegure-se de que o filtro anti-odores de carvão activo está

montado.

7.3

12c

12e

14.1

Montagem da chaminé e fixação do corpo do exaustor

• Posicionar a chaminé superior e fixá-la, na sua parte superior,

à peça de fixaçao com dois parafusos 12c (2,9 x 6,5) provistos.

• Introduza a chaminé inferior na armação, segurando-a na sua

posição até à montagem do corpo do exaustor.

Antes de fixar o corpo do exaustor à armação:

• Aperte os 2 parafusos 12f até meio dos respectivos cursos, na

parte inferior da armação, lateralmente, nos 2 furos próprios.

• Desmonte os filtros antigordura do corpo do exaustor.

• Desmonte os filtros anti-odores de carvão activo.

• Levante o corpo do exaustor e prenda os parafusos 12f nos

orifícios oblongos (ref.A) até encostarem no fim de curso.

• Agindo por baixo e utilizando os 4 parafusos 12q e as 4 anilhas

22 fornecidos de série, fixe o corpo do exaustor à armação

montada (ref.B) e aperte, definitivamente, todos os parafusos.
