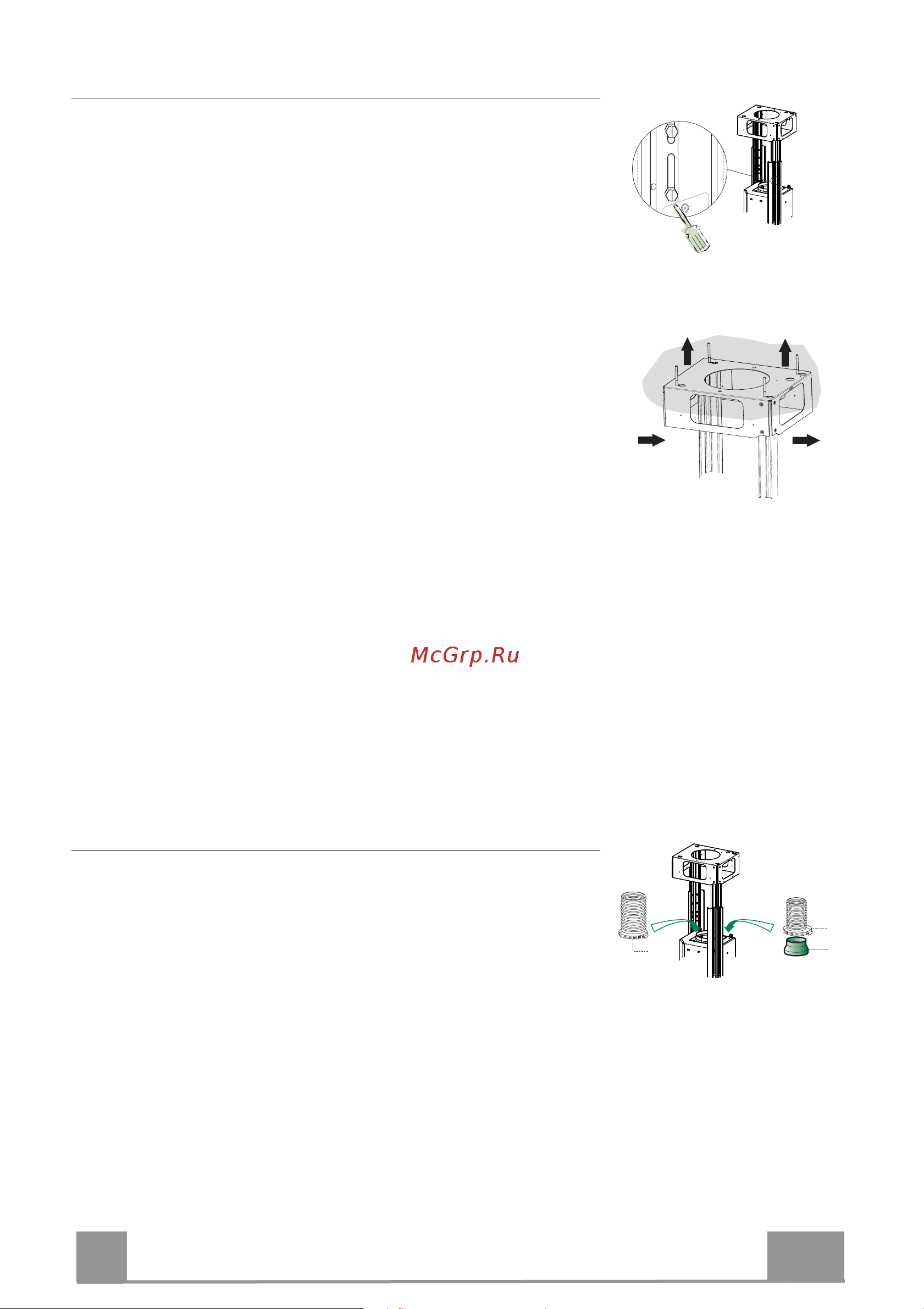

BEVESTIGING FRAME

• Draai de twee schroeven los die het onderstuk vasthouden aan

het frame en verwijder het (langst de onderkant)

• Draai de twee schroeven los die het bovenstuk vasthouden aan

het frame en verwijder het (langst de bovenkant)

Als U de hoogte van het frame wil bijstellen, gaat als volgt te

werk:

• Draai de metriche schroeven los die de twee kolommen met

elkaar verbinden. Deze bevinden zich aan de zijkant van het

frame.

• Om het frame stabieler te maken, moet U de vier veiligheids-

schroeven vastzetten in het laatste vrije gat.

• Til het frame op, plaats de haken over de schroeven en schuif

verder tot de schroeven blokkeren;

• Schroef deze twee schroeven goed aan en zet ook de andere

twee bijgeleverde schroeven vast;

Vooraleer U de schroeven definitief vastschroeft, kan U nog bi-

jpassen door het frame rond te draaien. Let wel op dat de schro-

even niet uit de bevestigingshaken schuiven.

• De bevestiging van het frame moet zowel berekend zijn op het

gewicht van de wasemkap als op de belastingen die

veroorzaakt worden door eventuele stoten tegen de zijkant van

het gemonteerde apparaat. Controleer na het bevestigen van het

frame of de basis stabiel is, ook als er tegen het

frame aan

wordt geduwd.

• In alle gevallen waarin het plafond niet stevig genoeg is op het

punt waar de kap wordt opgehangen, dient de installateur het

plafond te verstevigen met platen en tegenplaten die verankerd

worden aan delen met een resistente structuur.

LUCHTUITLAAT AFZUIGVERSIE

Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding

verbinden door middel van een starre of buigzame leiding van ø 150 of

120 mm, naar keuze van de installateur.

• Voor verbinding met een leiding van ø120 mm, moet de reductieflens

9 op de uitlaat van de wasemkap worden aangebracht.

• Maak de buis vast met geschikte buisklemmen 25 (niet inbegrepen).

• Verwijder de eventuele geurfilters met actieve koolstof.

ø 150

ø 120
