CONEXIONES
Español
7 Es

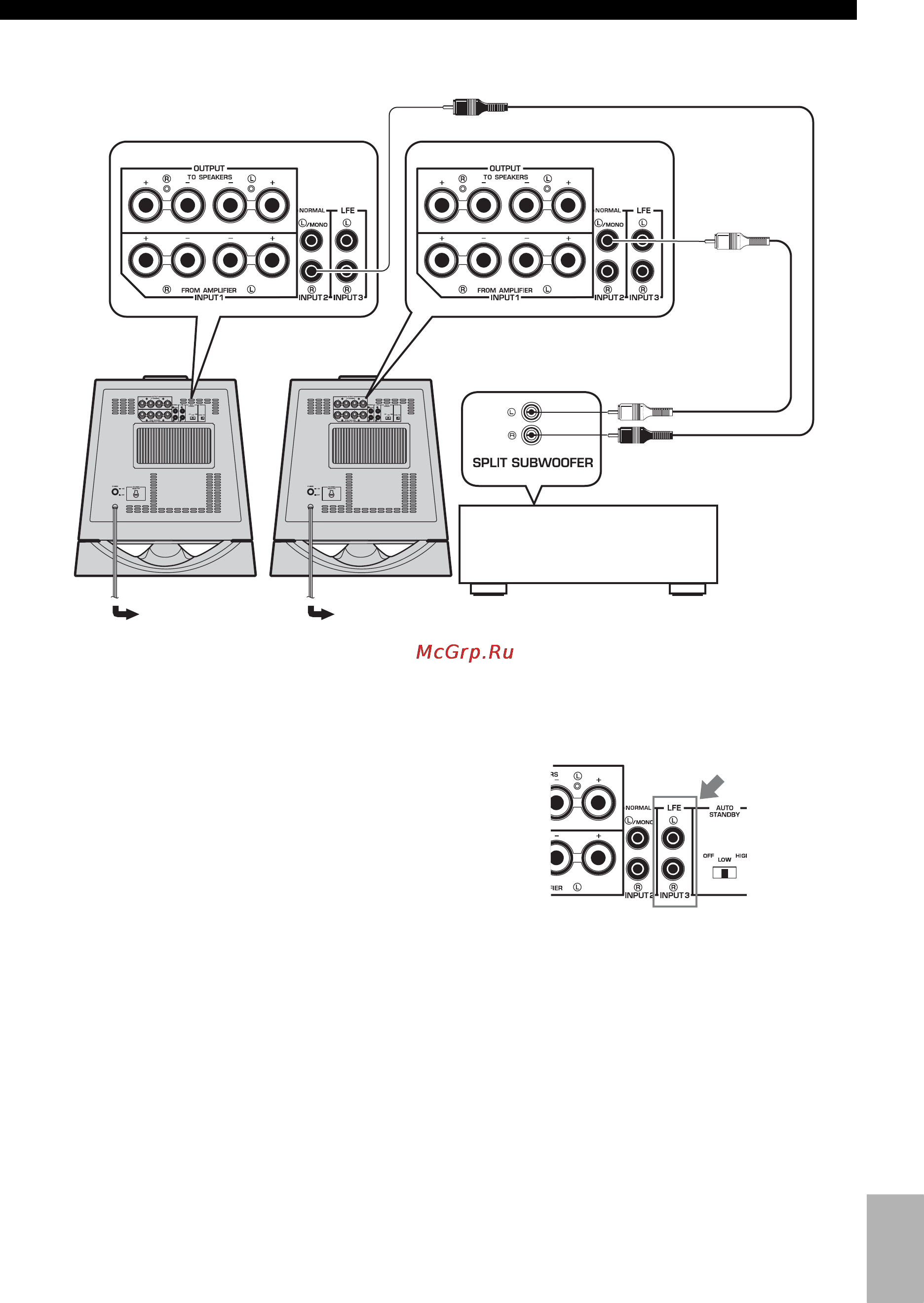

■ Utilización de dos altavoces de ultragraves
■ Conexión a los terminales LFE (INPUT3)
Si el amplificador puede cortar frecuencias altas de las
señales para enviarlas al altavoz de ultragraves, conecte el
amplificador a los terminales LFE (INPUT3). Conseguirá
una mejor calidad de sonido, ya que la ruta de la señal se
acorta en el altavoz de ultragraves gracias al circuito HIGH
CUT incorporado.
Amplificador
A una toma de
corriente de CA
A una toma de
corriente de CA
Cable de clavijas mono (no incluido)
Cable de clavijas mono
(no incluido)
Altavoz de
ultragraves
Altavoz de
ultragraves
