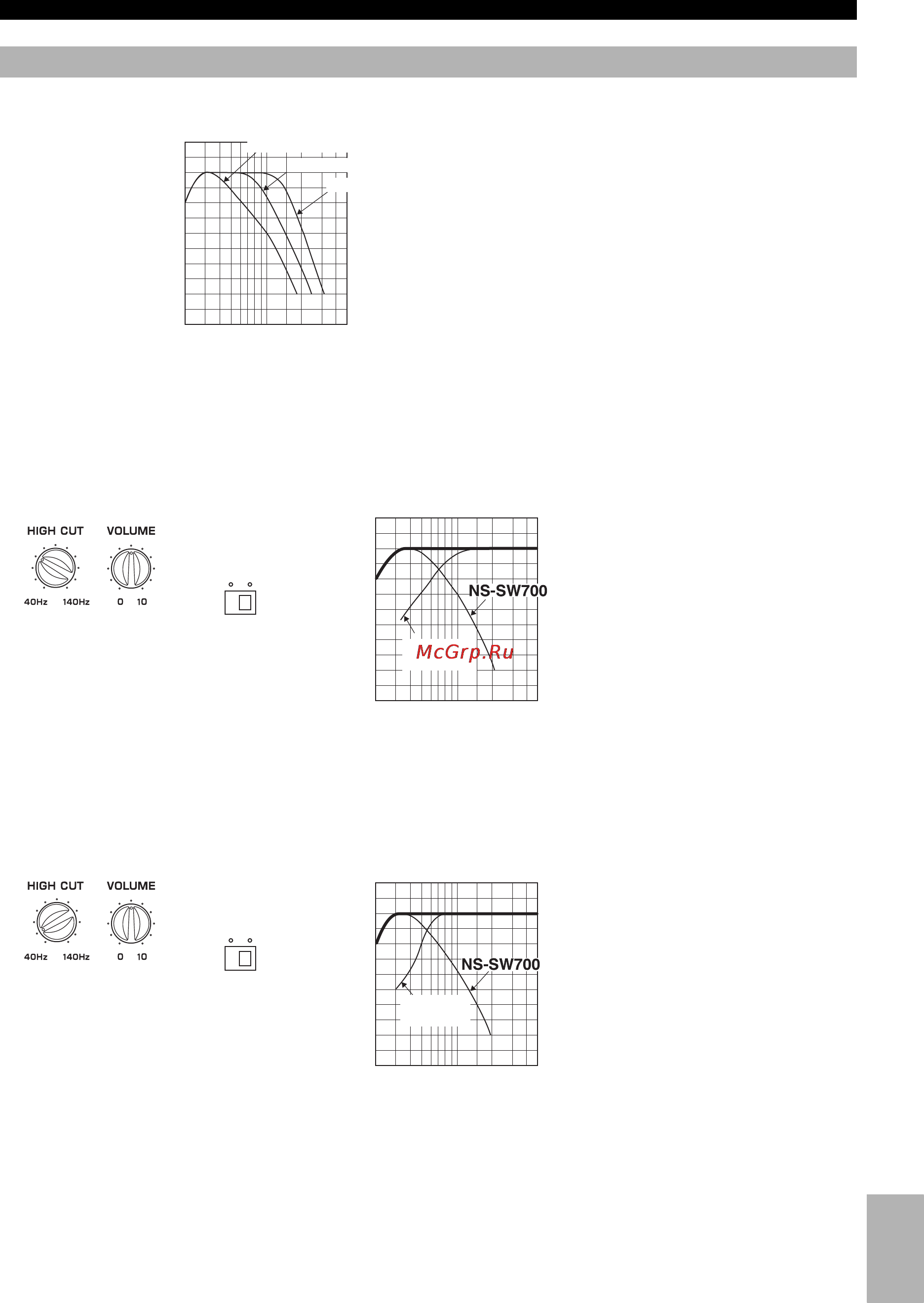

JUSTERING AV SUBWOOFERHÖGTALAREN INNAN BRUK
Svenska
13 Sv
Denna subwooferhögtalares frekvenskarakteristik
Siffrorna nedan visar optimal inställning av varje reglage samt frekvenskarakteristiken när denna subwooferhögtalare
kombineras med typiska huvudhögtalare.
■ Ex. 1 I kombination med akustiskt upphängda huvudhögtalare på 10 cm eller 13 cm i ett 2-
vägssystem
■ Ex. 2 I kombination med akustiskt upphängda huvudhögtalare på 20 cm eller 25 cm i ett 2-
vägssystem
*Det här diagrammet visar inte de faktiska frekvensgångsegenskaperna på ett exakt sätt.
Frekvensåtergivning
20 50 100 200 500Hz
40
50
60
70
80
90
dB
HIGH CUT 40 Hz
HIGH CUT 90 Hz
HIGH CUT 140 Hz
20 50 100 200 500Hz
40
50
60
70
80
90
dB
(70Hz)
PHASE
REVNORM
(REV)
Främre
högtalare
Frekvensgång*
20 50 100 200 500Hz
40
50
60
70
80
90
dB
(50Hz) (REV)
PHASE
REVNORM
Främre
högtalare
Frekvensgång*
