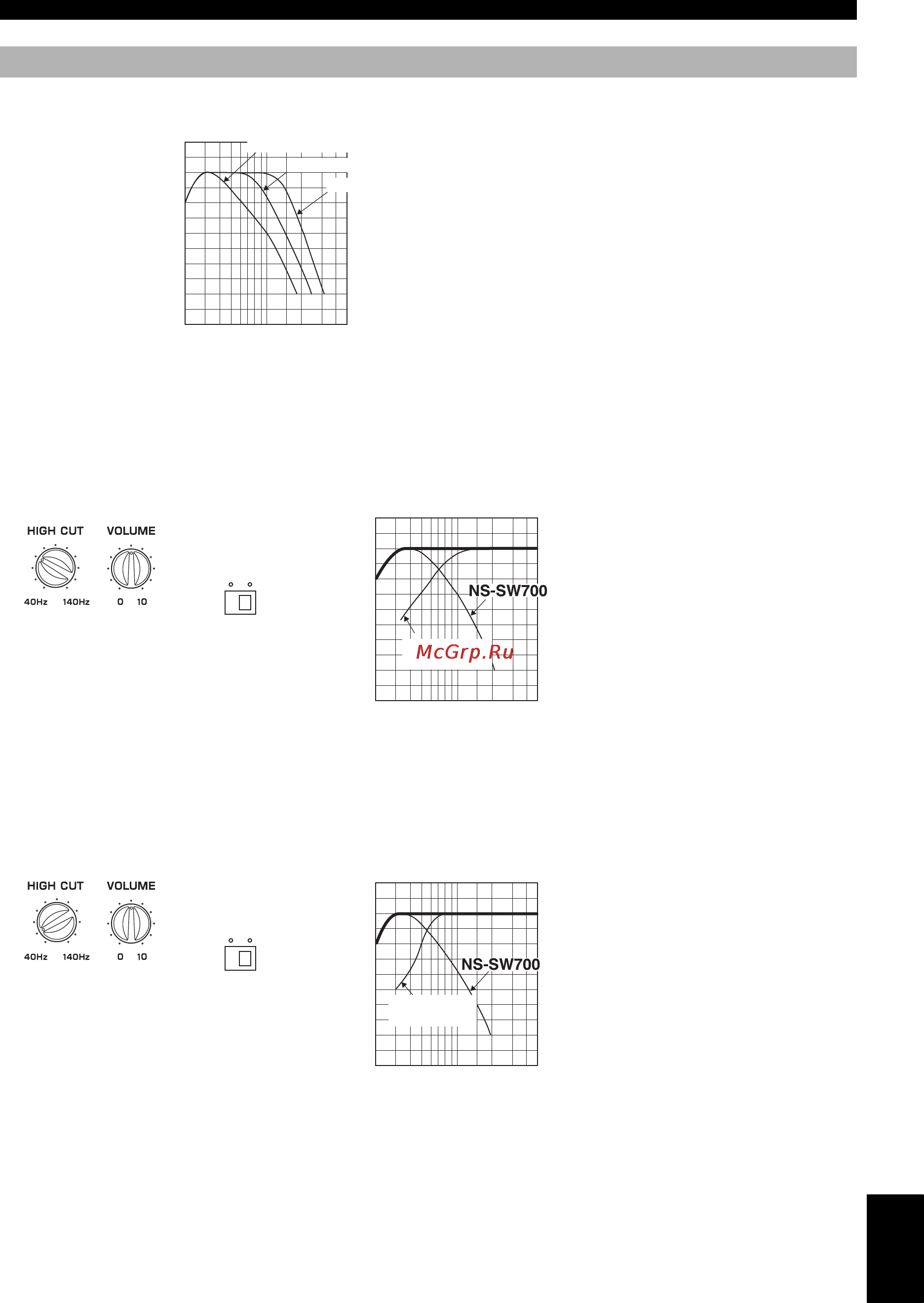

REGOLAZIONE DEL SUBWOOFER PRIMA DELL’USO
Italiano
13 It
Caratteristiche di frequenza del subwoofer’
Le immagini seguenti mostrano la regolazione ottimale per ciascun comando e le caratteristiche di frequenza quando il
subwoofer si combina con un normale sistema di altoparlanti anteriori.
■ EX.1 Se combinato con sospensione acustica da 10 cm o 13 cm, altoparlanti anteriori di sistema a
2 vie
■ EX.2 Se combinato con sospensione acustica da 20 cm o 25 cm, altoparlanti anteriori di sistema a
2 vie
*Il diagramma non riproduce le caratteristiche effettive di risposta della frequenza.
Caratteristiche della frequenza
20 50 100 200 500Hz
40
50
60
70
80
90
dB
HIGH CUT 40 Hz
HIGH CUT 90 Hz
HIGH CUT 140 Hz
20 50 100 200 500Hz
40
50
60
70
80
90
dB
(70 Hz)
PHASE
REVNORM
(REV)
Altoparlante
anteriore
Grafico della risposta di frequenza*
20 50 100 200 500Hz
40
50
60
70
80
90
dB
(50 Hz) (REV)
PHASE
REVNORM
Altoparlante
anteriore
Grafico della risposta di frequenza*
