AANSLUITINGEN
8 Nl
Kies deze methode als uw versterker geen lijnuitgangsaansluiting(en) (pin-uitgang) heeft.
Als uw versterker twee paar uitgangsaansluitingen voor voorluidsprekers heeft en beide
paren tegelijkertijd geluid kunnen uitvoeren.
• Verbind een van beide paren voorluidsprekeraansluitingen van de versterker met de INPUT1-aansluitingen van de
subwoofer en verbind het andere paar voorluidsprekersaansluitingen van de versterker met de voorluidsprekers.
• Stel de versterker zo in dat beide paren voorluidsprekeraansluitingen tegelijk geluid uitvoeren.
Opmerking
Als uw versterker slechts één paar voorluidsprekeraansluitingen heeft, raadpleegt u pagina 9.

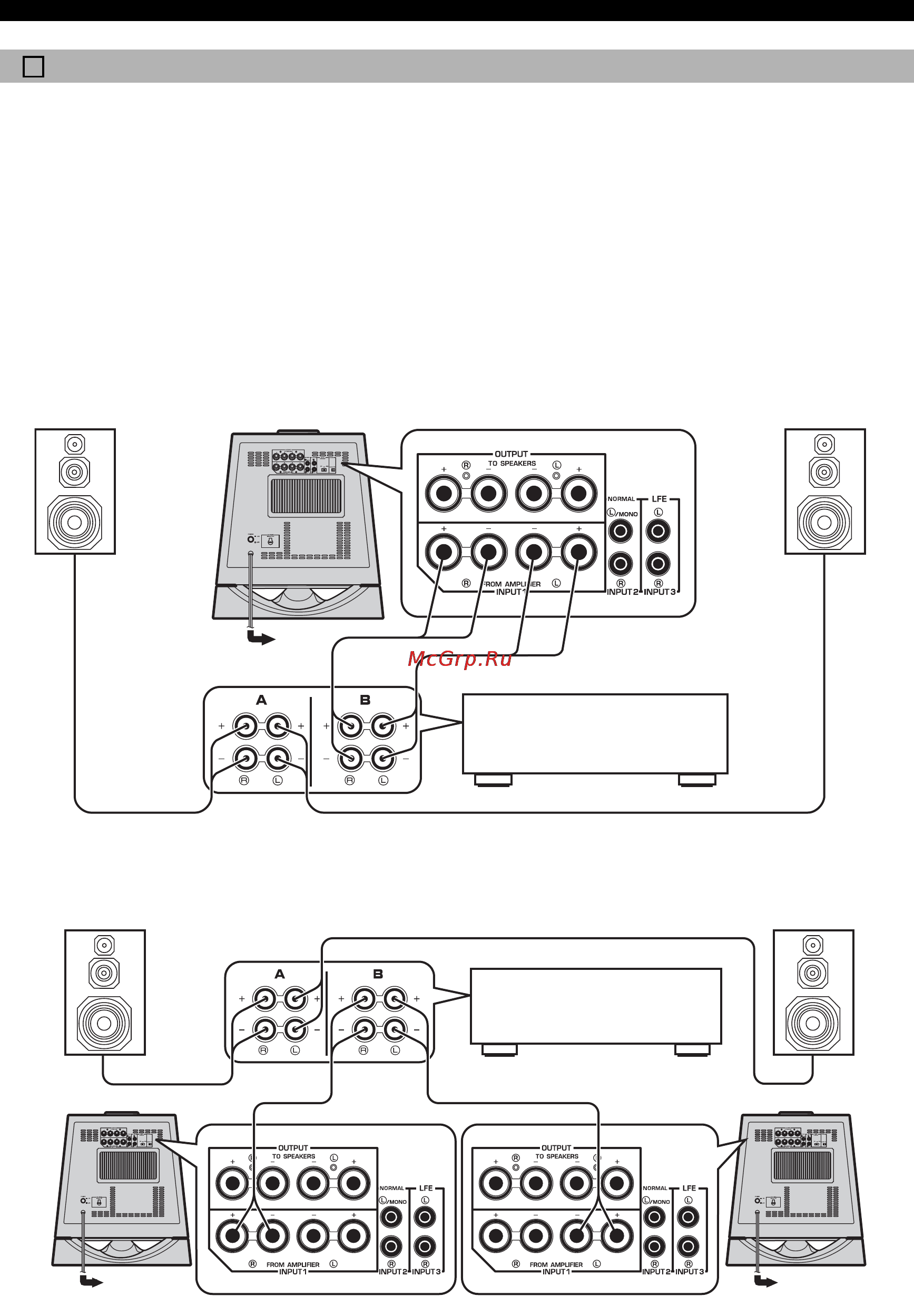

■ Gebruik van één subwoofer (met luidsprekerkabels)
■ Gebruik van twee subwoofers (met luidsprekerkabels)
Aansluiting op de luidsprekeruitgangsaansluitingen van de versterker
2
Rechter voorluidspreker Subwoofer
Naar stopcontact
Linker voorluidspreker
Versterker
Luidsprekeruit
gangsaansluiti
ngen
Versterker
Rechter voorluidspreker
Linker voorluidspreker
Subwoofer
Naar stopcontact
Naar stopcontact
Subwoofer
Luidsprekeruit
gangsaansluiti
ngen
