CONNESSIONI
Italiano
7 It

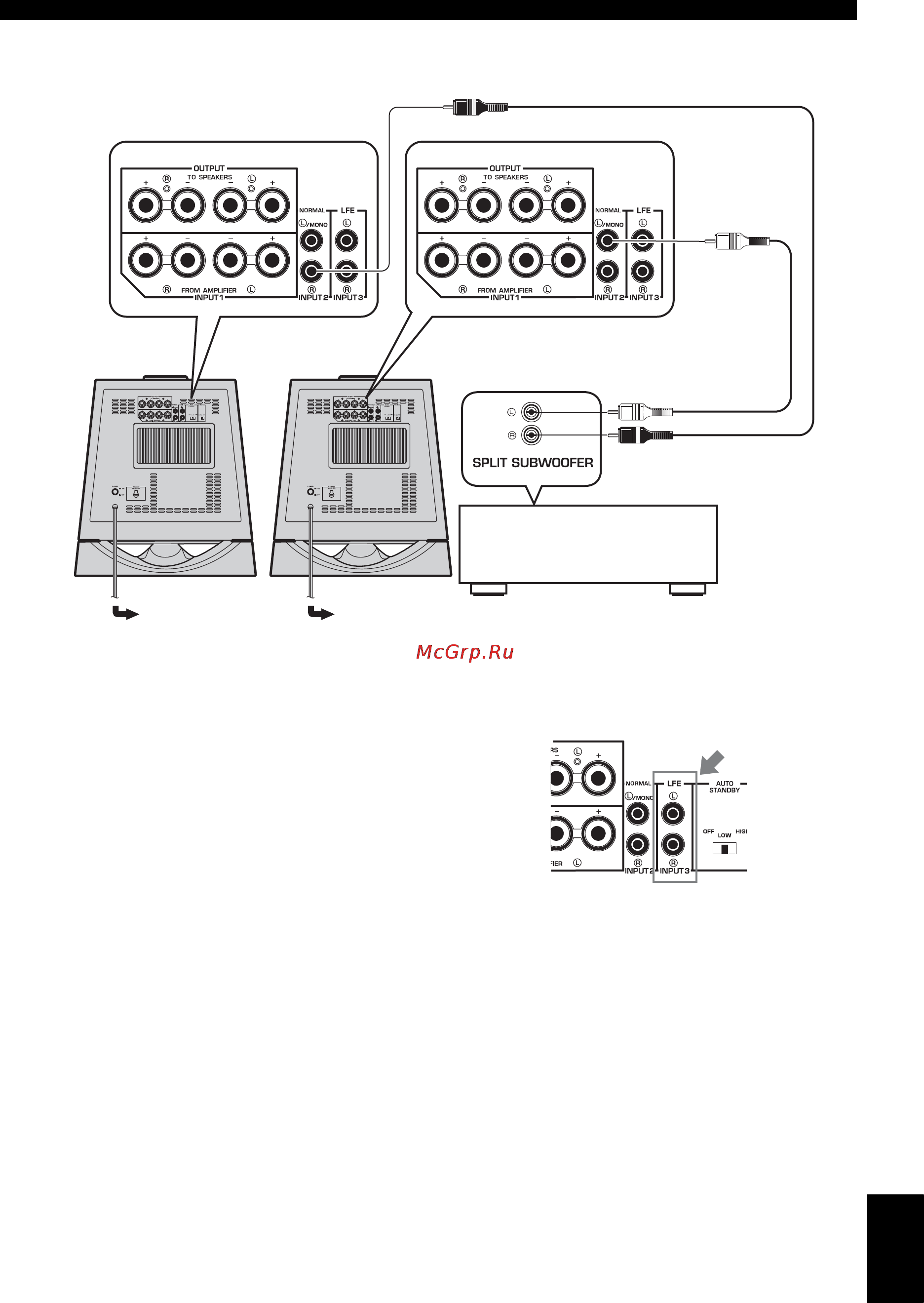

■ Uso di due subwoofer
■ Collegamento ai terminali LFE (INPUT3)
Se l’amplificatore non riesce a intercettare frequenze
elevate dai segnali per l’invio al subwoofer, collegare
l’amplificatore al terminali LFE (INPUT3) del subwoofer.
Questo consentirà di ottenere una qualità di suono più alta
poiché l’instradamento del segnale nel subwoofer si
accorcia con l’attraversamento del circuito HIGH CUT
incorporato.
Amplificatore
A uscita CA
A uscita CA
Cavo mono pin (non incluso)
Cavo mono pin
(non incluso)
Subwoofer Subwoofer
