ANSLUTNINGAR
Svenska
7 Sv

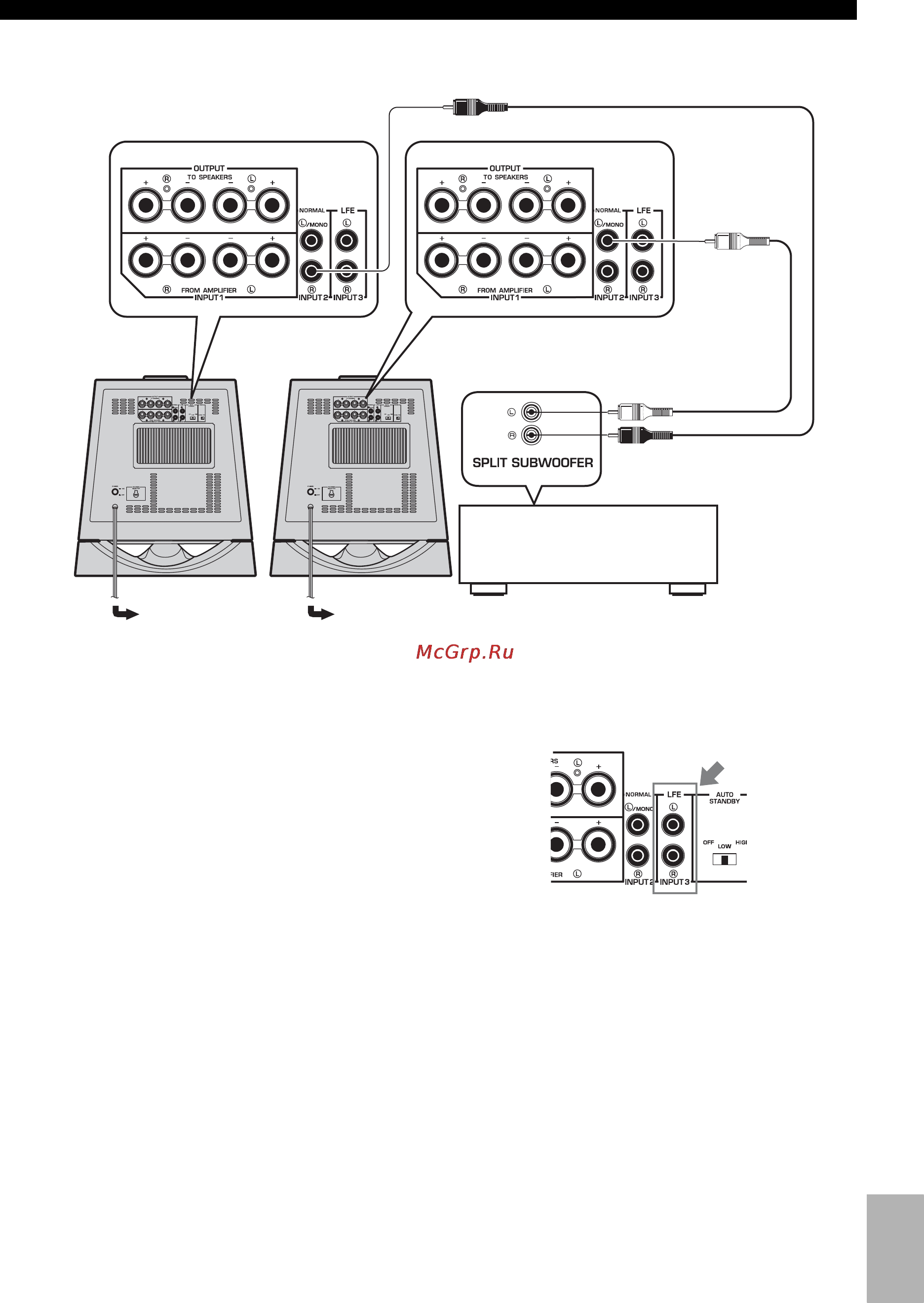

■ Använda två subwooferhögtalare
■ Ansluta LFE (INPUT3)-anslutningarna
Om förstärkaren kan filtrera bort höga frekvenser som från
signalerna som den skickar till subwooferhögtalaren,
ansluter du förstärkaren till subwooferhögtalens LFE
(INPUT3)-anslutning(-ar). Detta ger högre ljudkvalitet
eftersom signalen i subwooferhögtalaren inte behöver
passera den inbyggda HIGH CUT-kretsen.
Förstärkare
Till eluttag
Till eluttag
Monokabel med stiftkontakt (medföljer ej)
Monokabel med
stiftkontakt
(medföljer ej)
Subwooferhögtalare Subwooferhögtalare
