AANSLUITINGEN
Nederlands
7 Nl

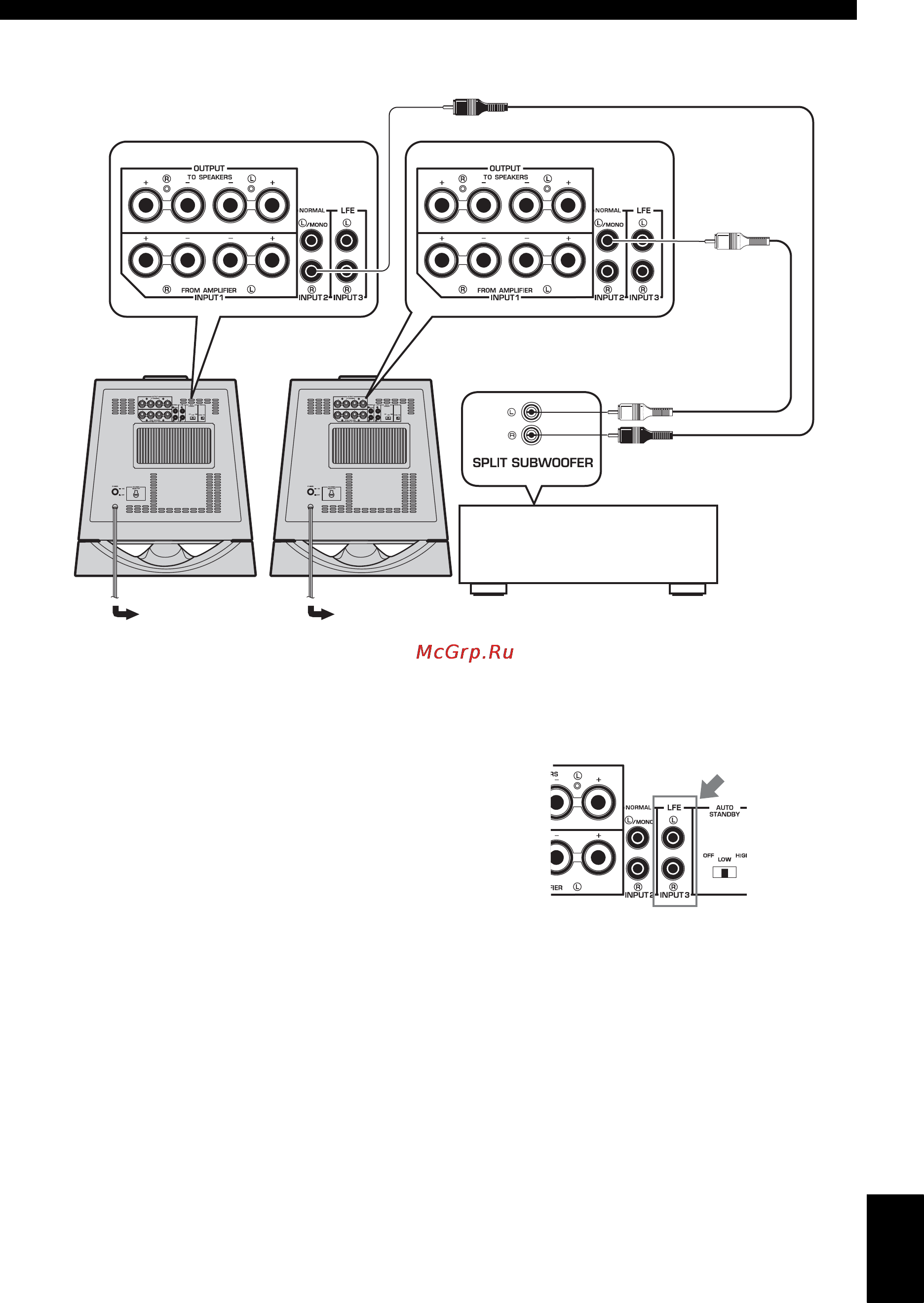

■ Gebruik van twee subwoofers
■ Aansluiting op de LFE (INPUT3)-aansluiting(en)
Indien u een versterker gebruikt die hoge frequenties kan
begrenzen van signalen die naar de subwoofer worden
gestuurd, dient u die versterker aan te sluiten op de LFE
(INPUT3)-aansluiting(en) van de subwoofer. Dat zal de
geluidskwaliteit verhogen doordat het traject van het
signaal in de subwoofer verkort wordt door het vermijden
van het ingebouwde HIGH CUT-circuit.
Versterker
Naar stopcontact
Naar stopcontact
Monokabel met pinstekkers (niet bijgeleverd)
Monokabel met
pinstekkers
(niet bijgeleverd)
Subwoofer Subwoofer
