ANSLUTNINGAR
Svenska
9 Sv
Om förstärkaren endast har ett par främre högtalaranslutningar.
Anslut förstärkarens högtalaranslutningar till INPUT1-anslutningarna på subwooferhögtalaren, och anslut OUTPUT-
anslutningarna på subwooferhögtalaren till huvudhögtalarna.

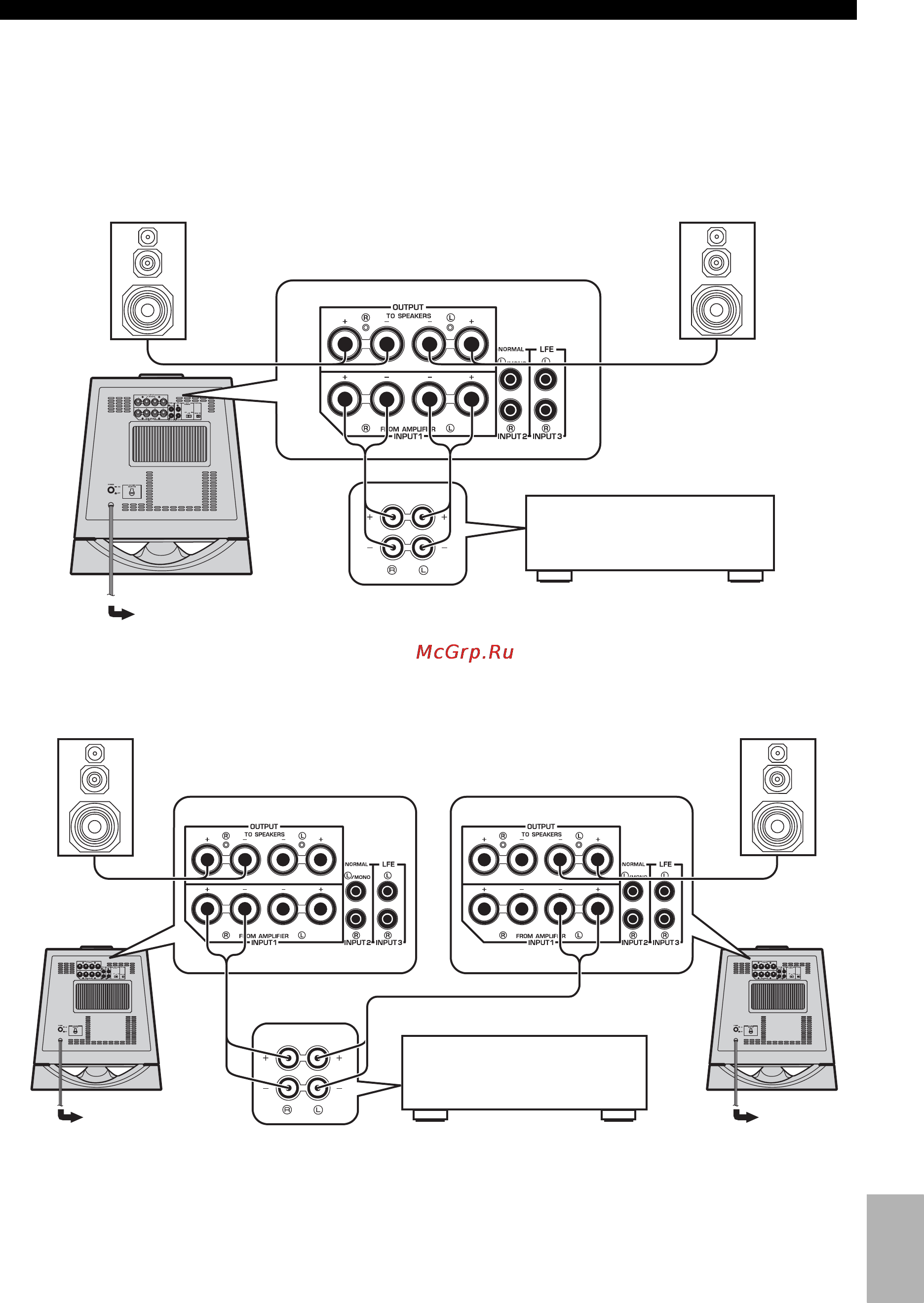

■ Använda en subwooferhögtalare (med högtalarledningar)
■ Använda två subwooferhögtalare (med högtalarledningar)
Höger främre högtalare
Vänster främre högtalare
Subwooferhögtalare
Förstärkare
Högtalaranslutningar
Till eluttag
Höger främre högtalare Vänster främre högtalare
Subwooferhögtalare
Högtalaranslutningar
Till eluttag Till eluttag
Förstärkare
Subwooferh-
ögtalare
